Услуга - Поверка измерителя-сигнализатора давления и температуры One

Номер в ГРСИ РФ:

52974-13

Производитель / заявитель:

United Electric Controls Co.

Методика поверки:

МП 2411-0085-2012

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 1500 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка измерителя-сигнализатора давления и температуры One

Назначение: для измерений и отображения на цифровом дисплее текущего значения избыточного давления, разности давлений, температуры жидкостей и газов, а также для сигнализации превышения пороговых значений измеряемых величин и управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.

Поверка измерителя-сигнализатора давления и температуры One

Принцип действия сигнализатора основан на аналогово-цифровом преобразовании (АЦП) выходных электрических сигналов первичных преобразователей в масштабируемый выходной унифицированный токовый сигнал или в цифровой код и отображении результатов измерений на дисплее. В состав сигнализаторов входит электронный блок, к которому подключаются первичные преобразователи давления, разности (перепада) давлений или температуры. В качестве первичных преобразователей давления и разности давлений применяются пьезорезистивные тензодатчики, в качестве первичного преобразователя температуры — термопреобразователи сопотивления (платина 100 Ом, а = 0,00385). Полупроводниковые реле сигнализатора имеют независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными первичными преобразователями в полном диапазоне измерений. Работой сигнализатора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью двух мембранных кнопок, расположенных на передней панели корпуса сигнализатора.

Электронный блок сигнализаторов модификации 2W2D, 2W4D, 2W3A, 2WLP, 4W3A, 8W2D выполнен в прямоугольном корпусе, закрытом крышкой. На крышке расположены две кнопки управления и смотровое окно цифрового дисплея. На боковой поверхности корпуса установлен кабельный ввод. Первичный преобразователь давления, разности давлений или температуры сигнализаторов 2W4D подсоединяют к электронному блоку с помощью штуцера, расположенного на боковой поверхности корпуса. В модификациях 2W2D, 2W3A, 2WLP, 4W3A, 8W2D первичный преобразователь подключен к электронному блоку через разъем в нижней части корпуса.

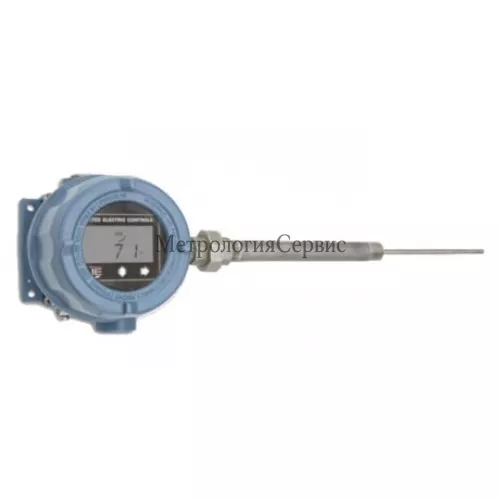

Электронный блок сигнализаторов модификации 2X2D, 2X4D, 2X3A, 4X3A, 2XLP, 8X2D выполнен в цилиндрическом корпусе, закрытом резьбовой крышкой. В крышке установлено смотровое окно цифрового дисплея. На боковой поверхности корпуса установлен кабельный ввод. Первичный преобразователь давления, разности давлений или температуры подключен к электронному блоку через разъем в нижней части корпуса.

Сигнализаторы могут применяться во взрывоопасных зонах помещений и наружных установках в соответствии с маркировкой взрывозащиты: модификации 2W2D — 0ExiaIICT5 и ExnLIICT5; 2W3A — ExnLIICT5; 2WLP, 8W2D — ExnLIICT4; 2X2D, 2X3A, 2X4D, 2XLP, 4X3A, 8X2D — 1ExdIICT3/T5; 4W3A — 2ExnCIICT4; 2W4D — общего назначения.

Программное обеспечение

Сигнализатор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.

Идентификационные данные ПО приведены в таблиц

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

IAW®

—

62161-01 Rev- 03

Не доступен

—

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Какая цена Поверка измерителя-сигнализатора давления и температуры One? Чтобы получить информацию о стоимости «Поверка измерителя-сигнализатора давления и температуры One», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 2411-0085-2012 «Сигнализаторы — измерители давления и температуры серии One модификации 2W2D, 2X2D, 2W4D, 2X4D, 2W3A, 2X3A, 4W3A, 4X3A, 2WLP, 2XLP, 8W2D, 8X2D компании «United Electric Controls Company», США. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в сентябре 2012 г. Основное поверочное оборудование:

калибратор давления «Метран-501-ПКД-Р», диапазон измерений давления от минус 0,1 до 60 МПа, класс точности 0,05.
криостат 814L , диапазон температуры от минус 80 до 0 °С, нестабильность поддержания температуры ±0,02 °С, перепад температуры по вертикали не более 0,02 °С;
термостат масляный регулируемый ТР-1М , диапазон температуры от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С, перепад температуры по вертикали на глубине от 300 до 200 мм не более 0,02 °С;
высокотемпературная печь, диапазон температуры от 300 до 1200 °С, градиент температуры по оси печи при 1000 °С не более 0,8 °С/см, при 1200 °С не более 1,0°С;

Сведения о методах измерений

Методы измерения изложены в руководстве по эксплуатации «Сигнализаторы — измерители давления и температуры серии One».

Нормативные и технические документы, устанавливающие требования к сигнализаторам — измерителям давления и температуры серии One модификации 2W2D, 2X2D, 2W4D, 2X4D, 2W3A, 2X3A, 4W3A, 4X3A, 2WLP, 2XLP, 8W2D, 8X2D

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.017-79 ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4х104 Па.
Техническая документация компании «United Electric Controls Co», США.

Наименование характеристики	Значение характеристики
Диапазон измерений температуры, °С	от минус 184 до 538Х)
Верхние пределы измерений избыточных давлений (ВПИ)	34,4; 103,4; 206,8; 344,7; 689,5 кПа (5; 15; 30; 50; 100 psi) 2,06; 3,44; 6,89; 20,68; 31,03 МПа (300; 500; 1000; 3000; 4500 psi) для мод. 2XLP, 8X2D дополнительно 41,37 МПа (4500 psi)
Верхние пределы измерений разности давлений	34,4; 344,7; 689,5 кПа (5; 50; 100 psi) 1,38 МПа (200 psi)
Нижние пределы измерений избыточного давления и разности давлений, МПа	0
Пределы допускаемой основной приведенной погрешности измерений давления и температуры, % от диапазона измерений	± 0,5
Пределы допускаемой дополнительной приведенной погрешности измерений давления и температуры при изменении температуры окружающего воздуха на 10 °С, %	± 0,3
Выходной аналоговый сигнал, мА для модификаций 2WLP, 2XLP, 8W2D, 8Х2D	от 4 до 20
Напряжение питания, В
2W2D (2X2D)	от 12 до 30 постоянного тока
2W4D (2X4D)	от 30 до 56 постоянного тока
2W3А (2X3A)	от 90 до 130 постоянного или переменного тока

Наименование характеристики	Значение характеристики
2WLP (2XLP)	от 10 до 36 постоянного тока
4W3A (4X3A)	от 90 до 130 переменного тока
8W2D (8K2D)	от 10 до 30 постоянного тока
Максимальное допускаемое давление/разность давлений, % от ВПИ	200
Максимальное допустимое рабочее (опорное) избыточное давление, % от ВПИ (при измерении разности давлений)	от 500 до 15002)
Время отклика реле, мс, не более	60
Время отклика дисплея, мс, не более	400
Дисплей	LCD, 4 разряда, 0,5 дюйма
Г абаритные размеры электронного блока (Д * Ш * В), мм, не более мод. 2W2D, 2W3A, 2WLP, 2W4D, 4W3A, 8W2D мод. 2X2D, 2X4D, 2X3A, 4X3A, 2XLP, 8X2D Г абаритные размеры первичного преобразователя, мм, не более давления (диаметр * длина) разности давлений (Д * Ш * В) температуры (диаметр * длина)	1387181 139* 135* 95 30 * 45 90 * 30 * 50 6 * 62 — 254
Масса, кг, не более	2,7
Средний срок службы, лет	8
