Заказать Поверка кабельных приборов ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL
Назначение: для измерения электрических параметров кабелей с металлическими жилами и определения расстояний до мест сосредоточенных неоднородностей этих параметров.
Поверка кабельных приборов ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL

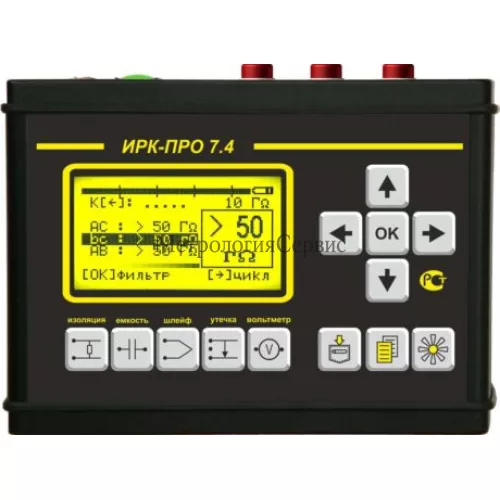

Приборы ИРК-ПРО, модель ИРК-ПРО 7.4, содержат измерительный мост, который предназначен для определения расстояния до участка с пониженным сопротивлением изоляции всех типов кабелей, измерения сопротивления изоляции, сопротивления шлейфа и электрической емкости кабеля, определения омической асимметрии. Данный мост входит в состав всех пяти моделей прибора.
Модели ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, помимо моста, содержат импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.
Модель ИРК-ПРО АЛЬФА Е является модификацией ИРК-ПРО АЛЬФА для измерения электрических параметров силовых кабелей. Модель CABLEMETER является модификацией ИРК-ПРО АЛЬФА для измерения омического сопротивления жилы кабеля в бухте и расчету длины кабеля по измеренному значению. Данная модификация, помимо моста, также содержит импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.
Модель ДЕЛЬТА-ПРО DSL, помимо измерительного моста, также содержит импульсный рефлектометр для оценки неоднородностей линии, но он носит индикаторный характер и не подлежит метрологической оценке. Кроме того, модель ДЕЛЬТА-ПРО DSL содержит измеритель частотных параметров кабельных линий для измерения в полевых и стационарных условиях рабочего затухания участка симметричного кабеля, измерение уровня переходного влияния на дальнем и ближнем конце кабеля, построение АЧХ.
В качестве дополнительной опции модели ИРК-ПРО АЛЬФА и ДЕЛЬТА-ПРО DSL имеют встроенный ADSL- модем.
Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму, вычислении ряда параметров и отображении результатов на цифробуквенном или цифробуквенно-графическом диплее с сохранением их в энергонезависимой встроенной памяти.
Программное обеспечение
Программное обеспечение (далее по тексту — ПО), входящее в состав кабельного прибора ИРК-ПРО, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера, запись которой осуществляется в процессе производства. Она состоит из управляющей программы: IP 7.4 700.402a.bin (модель ИРК-ПРО 7.4); IPA 8.029.bin (модель ИРК-ПРО АЛЬФА); IPAE 8.034.bin (модель ИРК-ПРО АЛЬФА Е); CMTR 1.015.bin (модель CABLEMETER); DP DSL 2.005.bin (модель ДЕЛЬТА-ПРО DSL).
Идентификационные данные метрологически значимой части ПО указаны в таблице:
Наименование
ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
IP 7.4 |
IP 7.4 700.402a |
700.402a |
998F |
CRC-16 |
IPA |
IPA 8.029 |
8.029 |
A34E |
CRC-16 |
IPAE |
IPAE 8.034 |
8.034 |
9CA4 |
CRC-16 |
CMTR |
CMTR 1.015 |
1.015 |
A6FE |
CRC-16 |
DP DSL |
DP DSL 2.005 |
2.005 |
A029 |
CRC-16 |
Защита ПО и данных от непреднамеренных и преднамеренных изменений:
- Обмен данными между измерительными блоками осуществляется через синхронный последовательный интерфейс SPI. Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола, в котором реализованы:
- механизм передачи данных внутри транзакций;
- транзакции заканчиваются подтверждением их успешного завершения;
- направление и назначение данных внутри транзакции определяется уникальным идентификатором;
- целостность данных внутри транзакции проверяется с помощью расчета CRC, которая является неотъемлемой частью самой транзакции.
- Доступ к микроконтроллеру исключен конструкцией аппаратной части приборов.
- Для ограничения доступа внутрь корпуса приборов производится его пломбирование. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Какая цена Поверка кабельных приборов ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL? Чтобы получить информацию о стоимости «Поверка кабельных приборов ИРК-ПРО 7.4, ИРК-ПРО АЛЬФА, ИРК-ПРО АЛЬФА Е, CABLEMETER, ДЕЛЬТА-ПРО DSL», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
