Поверка калибратора многофункционального цифровых Additel

Name: Поверка калибратора многофункционального цифровых Additel
Brand: Additel Corporation
Price: 4200 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка калибратора многофункционального цифровых Additel

Номер в ГРСИ РФ:

54357-13

Производитель / заявитель:

Additel Corporation

Методика поверки:

МП 54357-13

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 4200 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка калибратора многофункционального цифровых Additel

Назначение: для воспроизведения и измерения напряжения и силы постоянного тока, электрического сопротивления, частоты электрических сигналов синусоидальной формы и формы «меандр», давления и температуры совместно с первичными преобразователями.

Поверка калибратора многофункционального цифровых Additel

Принцип работы калибраторов основан на преобразовании входящих сигналов с помощью преобразовательных блоков в аналоговую форму быстродействующим цифроаналоговым преобразователем с последующим отображением результатов на жидкокристаллическом дисплее.

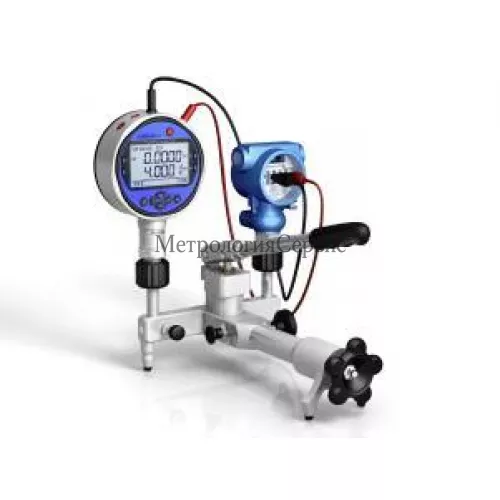

Калибраторы представляют собой цифровые, портативные, электронные приборы. Конструктивно калибраторы выполнены: в пластмассовом корпусе (Additel 220R, Additel 221R, Additel 222R, Additel 223R), в алюминиевом корпусе (Additel 672R, Additel 681R), в алюминиевостальном корпусе (Additel 681R-IS), в алюминиево-пластмассовом корпусе (Additel 761R). На передней панели калибраторов, в зависимости от модификации, расположен FSTN жидкокристаллический дисплей с подсветкой или цветной жидкокристаллический дисплей на тонкопленочных транзисторах и кнопки управления. На верхней торцевой стороне расположены контактные гнезда для внешних входных и выходных цепей. Внутри корпуса — измерительные блоки и перезаряжаемый съемный Li-ion аккумулятор. Конструкция калибраторов рассчитана на его эксплуатацию в промышленных, лабораторных и полевых условиях.

Для удобства использования калибраторы оснащены функциями документирования результатов испытаний и автоматической калибровки/поверки, сохранения снимков экрана, а также автоматической калибровкой реле. Калибраторы имеют встроенные блоки пересчета единиц измерения для термопреобразователей сопротивления (Ом) в температуру (°С), для термопар (°С) — в напряжение (мВ), и, наоборот.

Калибраторы поддерживают протокол HART.

Дополнительно калибраторы имеют измерительные блоки, скомплектованные в зависимости от рода и значения измеряемых величин. В зависимости от комплектации измерительными блоками калибраторы имеют 8 модификаций (моделей): Additel 681R, Additel 681R-IS (искробезопасное исполнение), Additel 672R, Additel 220R, Additel 221R, Additel 222R, Additel 223R, Additel 761R под торговой маркой ДАВКАР, различающихся между собой видами воспроизводимых/измеряемых величин, диапазонами и погрешностями воспроизведения/измерения.

В зависимости от модификации калибраторы имеют следующие функции:

воспроизведение/измерение силы постоянного тока;
воспроизведение/измерение напряжения постоянного тока;
воспроизведение/измерение электрического сопротивления;
воспроизведение/измерение температуры;
воспроизведение/измерение давления
измерение частоты электрических сигналов синусоидальной формы и формы «меандр».

Дополнительно калибраторы (Additel 681R, Additel 681R-IS) имеют встроенный источник питания токовой петли на 24 В.

Калибраторы Additel 681R, Additel 681R-IS, Additel 672R состоят из измерительного преобразователя давления пневматического или гидравлического задающего устройства (насоса). Возможна отдельная поставка калибраторов без насосов. В калибраторах Additel 761R установлен внутренний модуль воспроизведения/измерения давления. По дополнительному заказу возможна поставка дополнительных внешних модулей (Additel 160R).

Программное обеспечение

Калибраторы имеют встроенное программное обеспечение (ПО). Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Встроенное программное обеспечение представляет собой внутреннюю программу микроконтроллера, предназначенную для обеспечения нормального функционирования калибраторов, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) калибраторов предприятием-изготовителем и недоступна для пользователя.

Характеристики ПО

Наименование программного обеспечения	Идентифика ционное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора
Встроенное Additel 681R, Additel 681R-IS	Additel 681	V02.07	—	—
Встроенное Additel 672R	Additel 672	V03.02	—	—
Встроенное Additel 220R	LPC	V02.00	—	—
Встроенное Additel 221R	DPC	V02.20	—	—
Встроенное Additel 222R	DPC	V02.20	—	—
Встроенное Additel 223R	DPC	V02.20	—	—
Встроенное Additel 761R	APC	V02.04	—	—

Уровень защиты от непреднамеренных и преднамеренных изменений — «А».

Какая цена Поверка калибратора многофункционального цифровых Additel? Чтобы получить информацию о стоимости «Поверка калибратора многофункционального цифровых Additel», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Назначение: осуществляется по документу МП 54357-13 «Калибраторы многофункциональные цифровые Additel . Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в марте 2013 года.

Основные средства поверки

Средства измерений	Характеристики	Погрешность
Калибратор универсальный 9100	Диапазон воспроизведения: от 0 до 1050 В; от 0 до 20 А; от 0 до 400 МОм; 0,5 Гц до 10 МГц	0,004 %; 0,01 %; 0,01 %; 0,0025 %;
Мультиметр цифровой Keithley 2002	Диапазон измерения: от 0 до 1000 В; 0 до 20 мА	0,002 % 0,005 %
Частотомер электронносчетный 43-85/3R	Диапазон измерения: 0,00014 Гц до 150 МГц	±5х10-9 %
Манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500	Диапазоны измерений: от 0 до 0,25МПа от 0 до 0,6 МПа от 0 до 6 МПа от 0 до 60 МПа от 0 до 250 МПа	±0,01%
Мановакууметр грузпоршневой ВП	Диапазон измерений: от минус 0,1 МПа до 0,1 МПа	±0,01%

Сведения о методах измерений

Методики (методы) измерений приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к калибраторам многофункциональным цифровым Additel

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне 110-16 … 30 А»
ГОСТ 8.027-01 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»
ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
Техническая документация фирмы-изготовителя.

Характеристика	Значение
Нормальные условия применения:
— температура, °С	от 15 до 25
— относительная влажность при 25 °С, %, не более	95
— атмосферное давление, кПа	от 84 до 106
Рабочие условия применения: — температура, °С — относительная влажность при 25 °С, % — атмосферное давление, кПа	от минус 10 до плюс 50 80 от 84 до 106
Габаритные размеры (ДхШхВ), мм, не более: модификации: Additel 220R, Additel 221R, Additel 222R, Additel 223R модификации: Additel 761R	100х192х52 296х186х180
Габаритные размеры (диаметрхширина), мм, не более: модификации: Additel 681R, Additel 681R-IS, Additel 672R	120х46
Напряжение питания: модификации: Additel 681R, Additel 681R-IS, Additel 672R, Additel 220R, Additel 221R, Additel 222R, Additel 223R модификации: Additel 761R	9 В батарея или 10 В постоянного тока (внешний адаптер) 27 В постоянного тока (аккумулятор/внешний адаптер)
Масса, кг, не более: модификации: Additel 681R модификации: Additel 672R, Additel 220R, Additel 221R, Additel 222R, Additel 223R модификации: Additel 761R	0,6 0,7 5,6
Средняя наработка на отказ, не менее, ч	50 000
Срок службы, не менее, лет	10
