Назначение: для измерения силы постоянного тока и напряжения постоянного тока, электрического сопротивления постоянного тока, частоты, температуры с помощью термопар и термопреобразователей сопротивления, а также формирования в режиме калибратора: постоянного напряжения и силы постоянного тока, электрического сопротивления постоянного тока, частоты и количества импульсов, статических характеристик термопар и термопреобразователей сопротивления.
Калибраторы представляют собой портативные электрические измерительные приборы/калибраторы, выполненные в пластмассовом корпусе, на который одевается противоударный защитный чехол.
Принцип действия основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом формировании выходных сигналов. Управление процессом измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами. Дополнительные кнопки служат для установки значения выходной величины. Измеренные и/или выходные значения отображаются на цифровом жидкокристаллическом дисплее с указанием режимов измерения входных сигналов и формирования выходных сигналов. Калибраторы осуществляют измерение температуры с использованием термопар типа R, S, K, E, J, T, N, B (с компенсацией температуры холодного спая) и термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Cu50 и формирование статических характеристик указанных термопреобразователей. Калибраторы обладают дополнительными функциями: независимого и одновременного использования функций измерения входных сигналов и формирования выходных сигналов, генерации ступенчатого или пилообразного изменения силы выходного тока, изменения формируемой силы постоянного тока ступенями 25 и 100 %, удержания результата измерения, автоматического отключения питания, регистрации давления с использованием внешних модулей давления типа АРМ.
На передней панели расположены цифровая шкала, клавиши выбора режимов измерений входных и формирования выходных сигналов, функциональные кнопки, гнезда подключения проводов. На задней панели находятся крышка отсека для установки батареи питания и защитных предохранителей, откидной упор.
Калибраторы выпускаются в виде моделей АКИП-7302, АКИП-7303, АКИП-7304, которые отличаются числом воспроизводимых и измеряемых величин. Модель АКИП-7302 имеет только режим имитатора (источник сигналов); модель АКИП-7303 имеет режим измерителя и имитатора термопар и термопреобразователей сопротивления; модель АКИП-7304 имеет режим измерителя и имитатора постоянного напряжения и силы постоянного тока, токовой петли и измеритель давления с использованием внешних модулей давления типа АРМ.
Для пломбировки используется один из крепежных винтов на корпусе калибраторов.

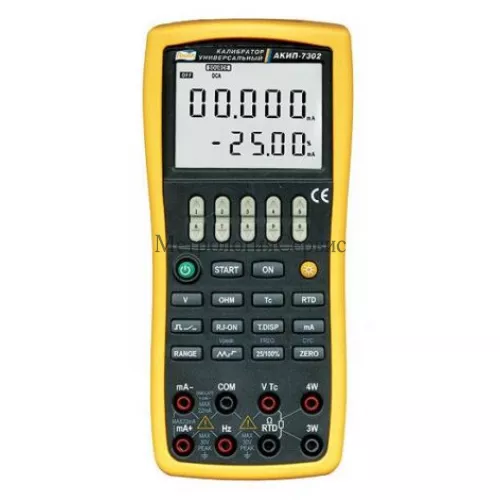

Общий вид калибраторов, схема нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение (далее — ПО) калибраторов установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | нет данных |
Номер версии (идентификационный номер ПО) | не ниже 1.1 |
Какая цена Поверка калибратора процессов АКИП-7302, АКИП-7303, АКИП-7304? Чтобы получить информацию о стоимости «Поверка калибратора процессов АКИП-7302, АКИП-7303, АКИП-7304», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется по документу ПР-33-2018МП «Калибраторы процессов АКИП-7302, АКИП-7303, АКИП-7304. Методика поверки», утвержденному АО «ПриСТ» 21 августа 2018 г. Основные средства поверки:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Модель | Диапазоны
измерений |
Разрешение | Пределы допускаемой абсолютной погрешности |
АКИП-7303 | от -5,000 до +55,000 мВ | 1 мкВ | +(0,0002-Цизм+0,011) мВ |
от -50,00 до +550,00 мВ | 10 мкВ | ±(0,0002 иизм+0,06) мВ | |
АКИП-7304 | от -20,00 до +220,00 мВ | 10 мкВ | +(0,0002-иИзм+0,04) мВ |
от -0,5000 до +5,5000 В | 0,1 мВ | +(0,0002-Цизм+0,0006) В | |
от -5,000 до +55,000 В | 1 мВ | +(0,0003 иизм+0,006) В | |
Примечание
иизм -измеренное значение напряжения |
Модель | Диапазон измерений, мА | Разрешение, мкА | Пределы допускаемой абсолютной погрешности, мА |
АКИП-7304 | от -4,000 до +55,000 | 1 | +(0,0002 Тизм+0,006) |
Примечание
1изм -измеренное значение силы тока, мА |
Модель | Диапазоны
измерений |
Разрешение, Гц | Пределы допускаемой абсолютной погрешности, Гц |
от 3 до 500,00 Гц | 0,01 | +0,02 | |
АКИП-7304 | от 3 Гц до 5,0000 кГц | 0,1 | +0,2 |
от 3 Гц до 50,000 кГц | 1 | +2 | |
Примечание
При измерении частоты величина амплитуды сигнала не менее 3 В |
Модель | Диапазоны
измерений |
Разрешение, Ом | Пределы допускаемой абсолютной погрешности, Ом |
АКИП-7303 | от 0,00 до 550,00 Ом | 0,01 | +(0,0005 Яизм+0,11) |
от 0,0000 до 5,5000 кОм | 0,1 | +(0,0005 Яизм+1,1) | |
Примечание
Яизм -измеренное значение электрического сопротивления постоянного тока, Ом |
Тип | Диапазон измерений, °С | Разрешение, °С | Пределы допускаемой абсолютной погрешности, °С1) |
Измерение температуры с помощью термопары | |||
R | от 0 до +500 вкл. | ±2 | |
св. +500 до +1760 | 1 | ||
S | от 0 до +500 вкл. | ±2 | |
св. +500 до +1760 | |||
K | от -200 до 0 вкл. | ±1,2 | |
св. 0 до +1370 | ±0,8 | ||
E | от -50 до 0 вкл. | ±0,9 | |
св. 0 до +850 | ±1,5 | ||
J | от -60 до 0 вкл. | 0,1 | ±1,0 |
св. 0 до +1200 | ±0,7 | ||
T | от -100 до 0 вкл. | ±1,0 | |
св. 0 до +400 | ±0,7 | ||
N | от -200 до 0 вкл. | ±1,5 | |
св. 0 до +1300 | ±0,9 | ||
от +600 до +800 вкл. | ±2 | ||
B | св. +800 до +1000 вкл. св. +1000 до +1820 | 1 | ±2
±1 |
Измерение температуры с помощью термопреобразователей сопротивления | |||
Pt100
а=0,00385 |
от -200 до 0 вкл. | ±0,5 | |
св 0 до +400 вкл. | ±0,7 | ||
св. +400 до +800 | ±0,8 | ||
Pt200
а=0,00385 |
от -200 до +100 вкл. | ±0,8 | |
св +100 до +300 вкл. | ±0,9 | ||
св. +300 до +630 | ±1,0 | ||
Pt500
а=0,00385 |
от -200 до +100 вкл. | 0,1 | ±0,8 |
св +100 до +300 вкл. | ±0,9 | ||
св. +300 до +630 | ±1,0 | ||
Pt1000
а=0,00385 |
от -200 до +100 вкл. св +100 до +300 вкл. | ±0,8
±0,9 |
|
св. +300 до +630 | ±1,0 | ||
Cu50
а=0,00428 |
от -50 до +150 | ±0,7 | |
Примечание
1) Погрешность нормируется без учета погрешности термопреобразователей. Суммарная |
|||
погрешность при измерении температуры определяется как алгебраическая сумма погрешностей калибратора и термопреобразователя. |
Модель | Диапазоны формирования | Разрешение | Пределы допускаемой абсолютной погрешности |
АКИП-7302 | от -10,000 до +110,000 мВ | 1 мкВ | +(0,0002 U+0,011) мВ |
от -100,00 до +1100,00 мВ | 10 мкВ | +(0,0002 U+0,11) мВ | |
от -1,0000 до +11,0000 В | 0,1 мВ | +(0,0002 U+0,0011) В | |
АКИП-7303 | от -10,000 до +110,000 мВ | 1 мкВ | +(0,0002 U+0,011) мВ |
от -100,00 до +1100,00 мВ | 10 мкВ | +(0,0002 U+0,11) мВ | |
АКИП-7304 | от -100,000 до +110,000 мВ | 10 мкВ | +(0,0002 U+0,0111) мВ |
от -1,0000 до +11,0000 В | 0,1 мВ | +(0,0002 U+0,0011) В | |
Примечание
U — значение напряжения, установленное на калибраторе |
Модель | Диапазоны воспроизведения, мА | Разрешение, мкА | Пределы допускаемой абсолютной погрешности, мА |
АКИП-7302 | от 0,000 до +22,000 | 1 | +(0,0002 1+0,004) |
АКИП-7304 | от 0,000 до +22,000 | 1 | +(0,0002 1+0,004) |
Примечание
I — значение силы тока, установленное на калибраторе, мА |
Модель | Диапазоны
формирования |
Разрешение | Пределы допускаемой абсолютной погрешности |
АКИП-7302 | от 1 до 110,00 Гц | 0,01 Гц | +0,02 Гц |
от 0,100 кГц до 1,100 кГц | 1 Гц | +2 Гц | |
от 1,0 кГц до 11,0 кГц | 0,1 кГц | +0,2 кГц | |
от 10 кГц до 110 кГц | 2 кГц | +10 кГц | |
АКИП-7304 | от 3 до 500,00 Гц | 0,01 Гц | +0,02 Гц |
от 3 Гц до 5,0000 кГц | 0,1 Гц | +0,2 Гц | |
от 3 Гц до 50,000 кГц | 1 Гц | +2 Гц | |
Примечание
Выходной сигнал прямоугольной формы со скважностью 0,5 и амплитудой, задаваемой в диапазоне от 1 — 11 В на сопротивлении нагрузки не менее 100 кОм. |
Модель | Диапазон частоты следования импульсов | Диапазон формирования числа импульсов | Пределы допускаемой абсолютной погрешности |
АКИП-7302 | 100 Гц | от 1 до 100000 с дискретностью 1 импульс | ±2 |
1 кГц | |||
10 кГц | |||
АКИП-7304 | 100 Гц | от 1 до 100000 с дискретностью 1 импульс | ±2 |
1 кГц | |||
10 кГц | |||
Примечание
Выходной сигнал прямоугольной формы со скважностью 0,5 и амплитудой, задаваемой в диапазоне от 1 — 11 В на сопротивлении нагрузки не менее 100 кОм. |
Модель | Диапазоны
воспроизведения |
Разрешение | Пределы допускаемой абсолютной погрешности, Ом |
АКИП-7302 | от 0,00 до 400,00 Ом | 0,01 Ом | ±(0,0002 R+0,08) |
от 0,0000 до 4,0000 кОм | 0,1 Ом | ±(0,0005 R+1,0) | |
от 0,000 до 40,000 кОм | 1 Ом | ±(0,001R+40) | |
АКИП-7303 | от 0,00 до 400,00 Ом | 0,01 Ом | ±(0,0002 R+0,08) |
от 0,0000 до 4,0000 кОм | 0,1 Ом | ±(0,0005 R+1,0) | |
Примечание
R — значение сопротивления постоянного тока, установленное на калибраторе, Ом |
Тип | Диапазоны формирования, °С | Разрешение, °С | Пределы допускаемой абсолютной погрешности, °С |
1 | 2 | 3 | 4 |
Воспроизведение статических характеристик термопар 1) | |||
R | от 0 до +100 вкл. | ±2 | |
св. +100 до +1760 | 1 | ±1 | |
S | от 0 до +100 вкл. | ±2 | |
св. +100 до +1760 | ±1 | ||
от -200 до -100 вкл. | ±0,6 | ||
K | св. -100 до +400 вкл. | ±0,5 | |
св. +400 до +1200 вкл. св. +1200 до +1370 | ±0,7
±0,9 |
||
от -200 до -100 вкл. | 0,1 | ±0,6 | |
E | св. -100 до +600 вкл. св. +400 до +1000 | ±0,5
±0,4 |
|
от -200 до -100 вкл. | ±0,6 | ||
J | св. -100 до +800 вкл. св. +800 до +1200 | ±0,5
±0,7 |
1 | 2 | 3 | 4 |
T | от -250 до +400 | ±0,6 | |
от -200 до -100 вкл. | 0,1 | ±1,0 | |
N | св. -100 до +900 вкл. св. +900 до +1300 | ±0,7
±0,8 |
|
B | от +600 до +800 вкл. | 1 | ±2 |
св. +800 до +1820 | ±1 | ||
Воспроизведение статических характеристик термопреобразователей сопротивления 2) | |||
Pt100
а=0,00385 |
от -200 до 0 вкл. | ±0,3 | |
св 0 до +400 вкл. | ±0,5 | ||
св. +400 до +800 | 0,1 | ±0,8 | |
Pt200
а=0,00385 |
от -200 до +100 вкл. | ±0,8 | |
св +100 до +300 вкл. | ±0,9 | ||
св. +300 до +630 | ±1,0 | ||
Pt500
а=0,00385 |
от -200 до +100 вкл. | ±0,4 | |
св +100 до +300 вкл. | ±0,5 | ||
св. +300 до +630 | ±0,7 | ||
Pt1000
а=0,00385 |
от -200 до +100 вкл. св +100 до +300 вкл. | 0,1 | ±0,2
±0,5 |
св. +300 до +630 | ±0,7 | ||
Cu50
а=0,00428 |
от -50 до +150 | ±0,6 | |
Примечания | |||
Погрешность термопар нормируется без учета погрешности компенсации температуры | |||
холодного спая | |||
2) Погрешность термопреобразователей сопротивления нормируется без учета | |||
сопротивления соединительных проводов |
Наименование характеристики | Значение характеристики |
Габаритные размеры, не более, мм
— высота — ширина — глубина |
95
205 50 |
Масса, не более, кг | 0,55 |
Питание | 4 В (четыре батареи типа ААА) |
Нормальные условия применения:
— температура окружающего воздуха, °С — относительная влажность воздуха, %, не более — атмосферное давление, кПа |
от +18 до +28 80
от 84,0 до 106,7 |
Рабочие условия применения:
— температура окружающего воздуха, °С — относительная влажность воздуха (при температуре 25 °С), %, не более — атмосферное давление, кПа |
от +5 до +40 80
от 84,0 до 106,7 |
