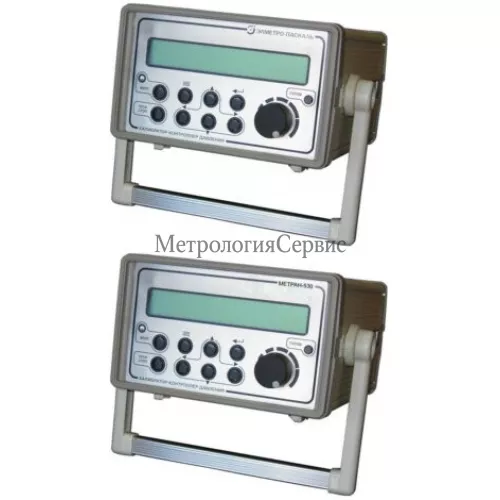

Поверка калибраторов-контроллеров давления ЭЛМЕТРО-Паскаль

Name: Поверка калибраторов-контроллеров давления ЭЛМЕТРО-Паскаль
Brand: ООО ЭлМетро Групп
Price: 16200 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка калибраторов-контроллеров давления ЭЛМЕТРО-Паскаль

Номер в ГРСИ РФ:

43456-09

Производитель / заявитель:

ООО ЭлМетро Групп

Методика поверки:

МП ВНИИМС

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 16200 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка калибраторов-контроллеров давления ЭЛМЕТРО-Паскаль

Назначение: для поверки, калибровки и испытаний цифровых или аналоговых датчиков давления, стрелочных или цифровых манометров, реле и других приборов давления; точных измерений давления; могут использоваться в метрологических центрах, испытательных и калибровочных лабораториях, осуществляющих испытания, поверку и калибровку средств измерений давления.

Поверка калибраторов-контроллеров давления ЭЛМЕТРО-Паскаль

Калибраторы-контроллеры КД сочетают в себе функции прецизионного манометра и точного регулятора (контроллера) давления.

Калибраторы-контроллеры КД представляют собой задатчик — измеритель давления (разрежения), состоящий из высокоточньх внутренних и внешних модулей (первичных преобразователей давления), микропроцессорного блока, преобразующего низкоуровневые сигналы первичных преобразователей в цифровую индикацию на дисплее и устройства, задающего (генерирующего) давление.

Для функционирования КД в режиме генерации давления необходим внешний источник давления (компрессор, баллон со сжатым газом, вакуумный насос). При этом давление питания через систему пневмораспределителей, пневмоемкостей и клапанов, поступает в выхо_дную пневмомагистраль, где измеряется посредством высокоточного сенсора давления, сигнал с которого поступает на вход микропроцессорного блока, управляющего работой электропневмоклапанов. Клапаны, управляемые по особому алгоритму, пропускают газ в магистраль или, наоборот, стравливают выходное давление в атмосферу. Совместная, синхронизируемая микрспроцессорным блоком работа клапанов, обеспечивает плавный выход давления на заданное значение без перерегулирования, что необходимо для проверки вариации (погрешности, обусловленной наличием гистерезиса) показаний датчиков давления и манометров. После выдержки заданного значения давления в течение заданного интервала времени контроллер, в зависимости от выбранного режима задания давления, автоматически или по команде оператора выходит на следующее заданное значение.

КД может комплектоваться одним или несколькими внешними модулями давления, различающихся диапазоном измерений и исполнением по точности.

Для каждого модуля полный диапазон давления разбит на поддиалазоны, один из которых выбирается в качестве рабочего из меню настройки прибора.

Применение внешних модулей позволяет:

расширить диапазон измерений в область более низких значений давления применением внешних сменных модулей с меньшим диапазоном измерений давления, чем внутренний
повысить точность КД (в том числе и приобретенного ранее), применением внешних модулей более высокого класса, чем внутренний.
в случае протяженных пневматических линий связи с поверяемыми датчиками установить внешний эталонный модуль вблизи датчиков и скомпенсировать падение давления на линии связи.

В качестве внешних модулей давления возможно использование других калибраторов давления, например модулей Метран-518, цифровых манометров МТ-210/220. В этом случае КД играет лишь роль регулятора давления, а точность измерений определяется характеристиками соответствующих подключенных внешних эталонов.

КД имеет четыре исполнения по конструкции, определяемые верхним пределом измерения/регулирования (ВПИ) избыточного давления:

исполнение 1 — ВПИ избыточного давления внутреннего модуля — 0,2 МПа,
исполнение 2- ВПИ избыточного давления внутреннего модуля — 0,7 МПа,
исполнение 3 — ВПИ избыточного давления внутреннего модуля — 2,0 МПа,
исполнение 4- ВПИ избыточного давления внутреннего модуля — 3,5 МПа.

Какая цена Поверка калибраторов-контроллеров давления ЭЛМЕТРО-Паскаль? Чтобы получить информацию о стоимости «Поверка калибраторов-контроллеров давления ЭЛМЕТРО-Паскаль», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка калибратора-контроллера проводится в соответствии с методикой поверки «Калибратор-контроллер давления ЭЛМЕТРО-Паскаль. Методика поверки», утвержденная ФГУП «ВНИИМС» в 2010 г.

Перечень основного оборудования и контрольно-измерительных приборов, применяемых для поверки калибратора-контроллера КД:

Наименование	Тип	Требуемые технические характеристики
Манометр грузопоршневой	СРВ 5000	диапазоны воспроизведения давления 0,04…5 МПа, 0.003.. .0,2 МПа, предел осн. погрешности 0,01%
Задатчики давления «Воздух»	Воздух -4000 Воздух-б,3 Метрам-505 Метрам-504 Метрам-503	0,02 … 40 кПа, класс точности 0.02% 10 …630 кГ1а, класс точности 0.02^°/о 0,005 …25 кПа, класс точности 0.015/о 0,б …1000 кПа, класс точности 0.015% -0,25…-б3 кпа, класс точности 0.о2%
Контроллер давления	РРСЗ	о… 200 кпа, -90…100 кl1а -90…600 кПа -90… 3400 кпа все — с пределом допускаемой основной погрешности 0,01%
Калибратор давления портативный	Метрам -517	Диапазоны измерения давления: от 6,3 кпа до 3,5 МПа, класс точности 0.02%
Примечание. допускается применять другие зталонные средства измерений, с техническими характеристиками не хуже указанных выше.

Межповерочный интервал -1 год.

Нормативные документы

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

Верхние пределы измерений (ВПИ)

избыточного давления от 6,3 кПа до 3,5 МПа
отрицательного избыточного давления (разрежения) от б,3 кПа до 0,1 МПа

Пределы допускаемой основной погрешности измерения давления, при температуре (2313)°С

Исполнение модуля давления (по точности)	А	Б	В	Г	Д
Пределы основной допус- каемой погрешности: Кпр иКотн	±0,025^°/о	±0,03^°/о	±0,04^°/о	±0,05%	±0,06^°/о

Здесь: Котн — пределы допускаемой основной относительной погрешности (40…100% поддиапазона измерений), Кпр — пределы допускаемой основной приведенной погрешности (0…40°/о поддиапазона измерений), отнесенной к 40°/о поддиапазона.

Диапазон рабочих температур, °С 10…40
Предел допускаемой дополнительной погрешности измерения давления при изменении температуры окружающего воздуха от 10°С до 40 °С не должен превышать величины предела допускаемой основной погрешности на каждые 10 °С от температуры (2313) °С в соответствующей точке по давлению.
Нестабильность регулирования давления (максимальное отклонение выходного давления (измеряемое рабочим модулем) в процессе его поддержания от целевой величины за 1 мин):
для исполнения 1 — не более f (1 Па или 0.002°/о ВПИ рабочего модуля, что больше)
для исполнения 2 — не более t (2 Па или 0.002°/о ВПИ рабочего модуля, что больше) для исполнения 3 — не более f (5 Па или 0.002% ВПИ рабочего модуля, что больше)
для исполнения 4 — не более (10 Па или 0.002% ВПИ рабочего модуля, что больше)
Напряжение питания, В 220 ±10^°/о
Потребляемая мощность, В • А, не более 20
Время установления рабочего режима, мин., не более 30
Масса прибора (без внешних модулей),кг, не более 7
Габаритные размеры (без внешних модулей, без ручки), мм, не более 260х140х300
