Назначение: для измерения силы постоянного и переменного тока, напряжения постоянного и переменного тока, уровня сигнала переменного тока, частоты, а также воспроизведения напряжения и уровня сигнала переменного тока, частоты, сопротивления, емкости и индуктивности.
Поверка комплекса программно-технического измерительных параметров высокочастотного оборудования в электроэнергетике РЕТОМ╔-ВЧ
Комплексы используются для проверки параметров и испытаний высокочастотной аппаратуры в системах релейной защиты и автоматики (далее — РЗА).
Комплексы могут выполнять следующие виды работ:
- измерение основных параметров ВЧ приемопередатчиков аппаратуры релейной защиты, типов УПЗ-70, АВЗК-80, ПВЗ, ПВЗ-90(М), ПВЗУ, ПВЗУ-М, ПВЗУ-Е, ПВЗЛ и других с аналогичными техническими характеристиками;
- измерение основных параметров ВЧ устройств противоаварийной автоматики, типов АКАП-В, АНКА-АВПА, АКА-Кедр, УПК-Ц и других с аналогичными техническими характеристиками;
- измерение основных параметров элементов ВЧ тракта: разделительного фильтра, ВЧ кабеля, фильтра присоединения, конденсатора связи, ВЧ заградителя.

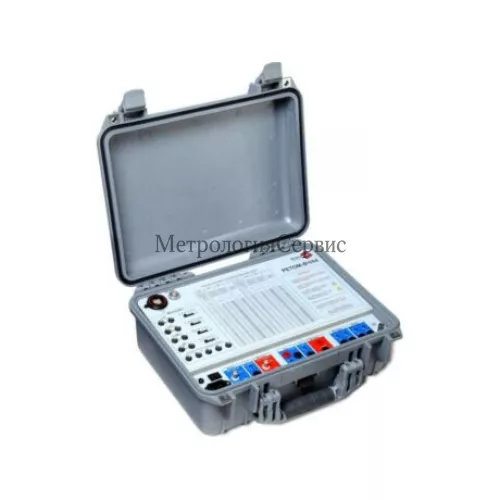

Комплексы состоят из следующих составных частей: устройства РЕТОМ -ВЧ/64 (далее — устройство), тестера высокочастотного ВЧТ-25М, магазина затуханий ВЧА-75М. Устройство работает под управлением персонального компьютера (ПК) и программного обеспечения (ПО) «ВЧ-лаборатория». Устройство реализует функции следующих приборов: генератора низкой частоты (выход 2), широкополосного генератора (выход 1), вольтметра низкой частоты (Инч), широкополосного вольтметра (вход 1) и программно рассчитываемых параметров — анализатора спектра, частотомера, миллисекундомера, управляемых контактных выходов, устройств ввода дискретных сигналов, магазина RLC.
Тестер высокочастотный ВЧТ-25М представляет собой портативный прибор для измерения напряжения и тока высокочастотного сигнала.
Магазин затуханий ВЧА-75М представляет собой четырехполюсник с характеристическим сопротивлением 75 Ом с регулируемым коэффициентом затухания.
Программное обеспечение
Устройство РЕТОМ -ВЧ/64 имеет встроенное и внешнее программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Внешнее ПО («ВЧ-лаборатория»), устанавливаемое на персональный компьютер, позволяет сконфигурировать устройство для проведения испытаний, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Магазин затуханий ВЧА-75М имеет встроенное ПО, которое реализовано на микроконтроллере и не является метрологически значимым.
Тестер высокочастотный ВЧТ-25М имеет встроенное ПО, которое реализовано на микроконтроллере и является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «С» в соответствии с МИ 3286-2010. Изменение ПО возможно только в заводских условиях.
Характеристики ПО
| Наименование
программного
обеспечения |
Идентифика
ционное
наименование
программного
обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм
вычисления
цифрового
идентификатора |
| ПО РЕТОМ-ВЧ/64 |
hwimage.flash |
Не ниже 0.8.2 |
— |
— |
| «ВЧ-лаборатория» для РЕТОМ™-ВЧ/64 |
RetomHF 64 |
Не ниже 1.0.0 |
— |
— |
| ПО ВЧА-75М |
ОТА v10.hex |
Не ниже 1.0 |
— |
— |
| ПО ВЧТ-25М |
ОТТ v120.hex |
Не ниже 1.2.0 |
— |
— |
