Назначение: для автоматизированного измерения количества нефти, нефтепродуктов, сжиженных углеводородных газов, жидкой продукции нефтехимии и нефтепереработки (далее — жидкости), в единицах массы и объема, а также измерения плотности, температуры, давления и объемной доли воды.

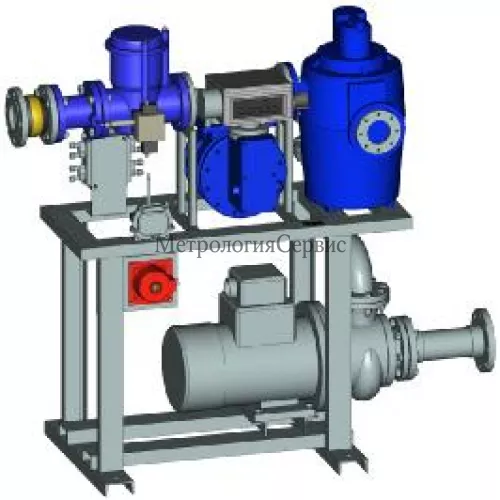

ТЗК-100 состоят из технологической обвязки, системы измерительной и системы автоматизации.
Технологическая обвязка обеспечивает оптимальные режимы работы средств измерений из состава системы измерительной.
СОИ состоит из контроллера и автоматизированного рабочего места оператора (далее — АРМ) с установленным программным обеспечением (далее — ПО). В состав СОИ в зависимости от исполнения входит электронное табло отображения результатов измерений. Для исполнений со счетчиками жидкости, ТЗК-100 могут не комплектоваться СОИ. В данном случае результаты измерений считываются с табло (цифрового индикатора) счетчика жидкости.
Контроллер из состава СИ ТЗК-100 и АСУТП представляет собой единое техническое устройство.
Состав оборудования шкафа силового имеет возможность подключения к контроллеру противоаварийной защиты для (ПАЗ) для выдачи блокирующих сигналов.
В зависимости от исполнения несколько ТЗК-100 могут комплектоваться одним АРМ. По заказу потребителя БУ может быть дополнительно оборудован считывателями чип (смарт) и платёжных карт, клавиатурой, терминалом доступа.
В зависимости от климатического исполнения, ТЗК-100 могут быть оснащены системой обогрева.
Составные элементы ТЗК-100 имеют взрывобезопасное/искробезопасное исполнение и разрешение на применение на взрывоопасных объектах.
ПО СИ ТЗК-100 автономное. Программное обеспечение (ПО) устанавливается на АРМ оператора. ПО состоит из метрологически значимой части, а так же программ и программных модулей обеспечивающих автоматизацию процессов налива/слива жидкости. Функции метрологически значимой части ПО:
Для защиты метрологических характеристик СИ ТЗК-100 от несанкционированных изменений (корректировок) предусмотрен многоступенчатый контроль для доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | САКУР©А |
Номер версии (идентификационный номер) метроло-гичекси значимой части ПО | V.3.3.3 |
Цифровой идентификатор ПО | FF5ED243A299E83C6A8D419BFA
99827D |
Другие идентификационные данные, если имеются | — |
Идентификационное наименование ПО | ПО «ТОПАЗ-НЕФТЕБАЗА» |
Номер версии (идентификационный номер) метроло-гичекси значимой части ПО | Версия 3.15.5.5196 |
Цифровой идентификатор ПО | — |
Другие идентификационные данные, если имеются | — |
ПО имеет уровень защиты «Высокий» от непреднамеренных и преднамеренных из
Какая цена Поверка комплексов топливозаправочных ТЗК-100 ХХХХХХ? Чтобы получить информацию о стоимости «Поверка комплексов топливозаправочных ТЗК-100 ХХХХХХ», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется в соответствии с документом МП 64586-16 «ГСИ. Комплекс топливозаправочный ТЗК-100 ХХХХМХ». Методика поверки», утвержденным ФГУП «ВНИИМС» 30.05.2016 г.
№
п/п |
Наименование
параметра |
ТЗК — 100 ОХХХХХ | ТЗК — 100 ОПХХХХ | ТЗК — 100 ТЗК — 100 М(ПМРО)ХХХХ МЭХХХХ | ТЗК -100 МИХХХХ |
1 | Измерение количества СУГ и ШФЛУ | нет | нет | Есть, для исполнений ТЗ МХХХХХ-С | К — 100 |
2 | Максимальное значение расхода жидкости, м3/ч | ||||
Ду 15 | 3 | 3 | 5 | ||
Ду 25 | 6 | 6 | 9 | ||
Ду 50 | 45 | 35 | 62 | ||
Ду 80 | 90 | 90 | 90 | ||
Ду 100 | 120 | 90 | 200 | ||
ДУ 150 | — | — | 500 | ||
3 | Максимальное значение расхода газа в уравнительной измерительной линии, м3/ч | ||||
Ду 50 | — | — | 62 | ||
Ду 80 | — | — | 90 | ||
Ду 100 | — | — | 120 | ||
4 | Диапазон измерений объемной доли воды, % | — | от 0 до 30 |
№
п/п |
Наименование
параметра |
ТЗК — 100 ОХХХХХ | ТЗК — 100 ОПХХХХ | ТЗК — 100 М(ПМРО)ХХХХ | ТЗК — 100 МЭХХХХ | ТЗК -100 МИХХХХ |
5 | Диапазон измерений плотности, кг/м3 (для исполнения с плотномером ПЛОТ 3М) | — | от 630 до 1600 | от 630 до 1600 | ||
6 | Диапазон измерений плотности, кг/м3 (с использованием канала плотности массомера) | — | — | от 300 до 5000 | от 500 до 2000 | от 200 до 3000 |
7 | Диапазон измерений температуры жидкости, °С | от минус 50 до плюс 200 | ||||
8 | Диапазон изменения вязкости жидкости, мм2/с | от 0,24 до 60 | от 0,24 до 260 | |||
9 | Пределы допускаемой относительной погрешности измерений, %
— массы жидкости — объема жидкости1 |
±0,15 | ±0,25
±0,15 |
±0,25
±0,25 |
±0,15
±0,15 |
±0,25
±0,25 |
10 | Пределы допускаемой абсолютной погрешности измерений:
— плотности жидкости, кг/м3 (для исполнения с ПЛОТ 3М) — плотности жидкости кг/м3 (с использованием канала плотности массо-мера) температуры, °С объемной доли воды, %, в диапазоне влагосодержа-ний (об. доля воды, %) — от 0 до 10 % — свыше 10 до 30 % |
— | ±0,3; ±0,5; ±1 | ±0,3; ±0,5 ±1,0 | ±0,3
±0,5 |
±0,3; ±0,5 ±1,0 |
±0,5 | от ±0,2 до ±0,5 | ±0,5 | ||||
— | ±0,4
±0,8 |
|||||
11 | Минимальная доза выдачи жидкости, дм3,
ДУ 15, ДУ 25 Ду 50 Ду 80 Ду 100 Ду 150 |
|||||
10 | ||||||
20 | ||||||
200 | ||||||
500 | ||||||
1000 | ||||||
— |
№
п/п |
Наименование
параметра |
ТЗК — 100 ТЗК — 100 ТЗК — 100 ТЗК — 100 ТЗК -100 ОХХХХХ ОПХХХХ М(ПМРО)ХХХХ МЭХХХХ МИХХХХ |
12 | Пределы допускаемой относительной погрешности СОИ, %
Для П^ дд, Дт; т, ДВ с выходным сигналом RS 485 |
|
0 | ||
Для П^ дд, д^ Щ, дв с выходным унифицированным частотным или аналоговым сигналом | ±0,02 | |
13 | Рабочее давление, МПа
— максимальное — минимальное |
|
1,6 | ||
0,2 | ||
14 | Диапазон температуры жидкости, °С | от минус 50 до плюс 250 |
15 | Потребляемая мощность, кВ А (СИ ТЗК-100) | 0,6 |
16 | Масса, не более | Согласно проекта |
17 | Г абаритные размеры, не более | Согласно проекта |
18 | Средний срок службы, лет, не менее | 12 |
Диапазон температур окружающей среды в соответствии с ГОСТ 15150:
