Заказать Поверка комплекта нагрузочного измерительного с регулятором РТ-2048-12
Назначение: для измерения действующего значения силы тока и временных интервалов срабатывания максимальных расцепителей автоматических выключателей (АВ) переменного тока в сетях электроснабжения до 1000 В с промышленной частотой 50 Гц с тремя видами расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Поверка комплекта нагрузочного измерительного с регулятором РТ-2048-12
Принцип действия комплектов основан на регулировании тока в цепи вторичной обмотки выходного трансформатора посредством изменения фазы включения тиристорного регулятора. Чем больше задержка фазы включения тиристора, тем меньше ток во вторичной обмотке трансформатора. Управление фазой включения тиристора осуществляется при помощи микроконтроллера, на вход которому подается сигнал синхронизации, совпадающий по фазе с напряжением питающей электрической сети.
Измерение тока протекающего во вторичной обмотке производится при помощи датчика тока, который представляет собой катушку Роговского. Катушка намотана на кольцевом сердечнике из немагнитного материала в один слой, с равномерным шагом, вдоль всего сердечника. Сигнал с катушки подается на вход аналого-цифрового преобразователя микроконтроллера для обработки.
Время протекания тока измеряется посредством подсчета периодов (20 мс) электрической сети. Окончание поступления импульсов напряжения от катушки Роговского свидетельствует о том, что автоматический выключатель сработал и подсчет импульсов прекращается.

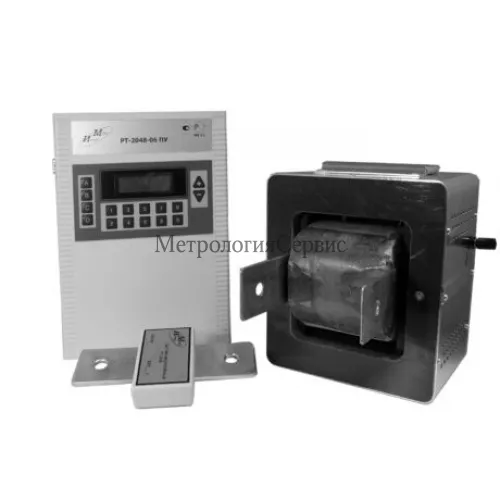

Комплекты представляют собой переносной прибор, в состав которого входят нагрузочный трансформатор (НТ), датчик индуктивный (ДИ) и пульт управления (ПУ). В зависимости от варианта исполнения (РТ-2048-01, РТ-2048-02, РТ-2048-06, РТ-2048-12) комплекты имеют в своем составе НТ-1, НТ-2, НТ-6 и НТ-12 на максимальные значения испытательного тока 1, 2, 6 и 12 кА, соответственно. Комплекты 2048-01 и РТ-2048-02 выполнены в виде моноблока — НТ, ДИ и ПУ располагаются в едином корпусе. Комплекты РТ-2048-06, РТ-2048-12 выполнены в виде трех самостоятельных единиц — блока силового (БС) со встроенным НТ, ПУ и ДИ.
ДИ предназначен для преобразования испытательного тока в измеряемый сигнал, пропорциональный производной тока di/dt, и передачи его на вход ПУ для дальнейшего преобразования.
Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
Какая цена Поверка комплекта нагрузочного измерительного с регулятором РТ-2048-12? Чтобы получить информацию о стоимости «Поверка комплекта нагрузочного измерительного с регулятором РТ-2048-12», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
