Поверка комплекта термопреобразователя сопротивления платинового КТСПТВХ-В

Name: Поверка комплекта термопреобразователя сопротивления платинового КТСПТВХ-В
Brand: ООО НПП Тепловодохран
Price: 1100 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка комплекта термопреобразователя сопротивления платинового КТСПТВХ-В

Номер в ГРСИ РФ:

24204-03

Производитель / заявитель:

ООО НПП Тепловодохран

Методика поверки:

раздел 4 "Поверка" Рук

Межповерочный интервал:

4 года

Стоимость оказания услуг:

от 1100 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка комплекта термопреобразователя сопротивления платинового КТСПТВХ-В

Назначение: для измерения разности температур 0…170 °С, а также для измерения температуры 0…180 °С теплоносителя в открытых и закрытых системах теплоснабжения. Применяются в составе теплосчетчиков в информационно-измерительных системах учета количества теплоты.

07.02.2013 Внесены изменения в методику поверки, продлен срок свидетельства

Поверка комплекта термопреобразователя сопротивления платинового КТСПТВХ-В

Комплект представляет собой термопреобразователи сопротивления платиновые, подобранные друг к другу по принципу схожести индивидуальных статических характеристик. Термопреобразователи сопротивления платиновые (далее — ТС) выпускаются с номинальными статическими характеристиками по ГОСТ 6651-94.

Термопреобразователи состоят из чувствительного элемента, помещенного в тонкостенную металлическую гильзу, и удлинительных проводов.

Принцип работы термопреобразователей сопротивления заключается в изменении электрического сопротивления платиновых чувствительны элементов в зависимости от температуры измеряемой среды.

Термопреобразователи применяются непосредственно или в комплекте с защитной гильзой, снабженной штуцером для крепления на объекте. Защитная гильза термопреобразователей изготавливается из латуни Л63 или нержавеющей стали 12Х18Н10Т.

Все модификации комплектов КТСПТВХ-В выпускаются с 2-х и 4-х проводной схемой соединений внутренних проводов.

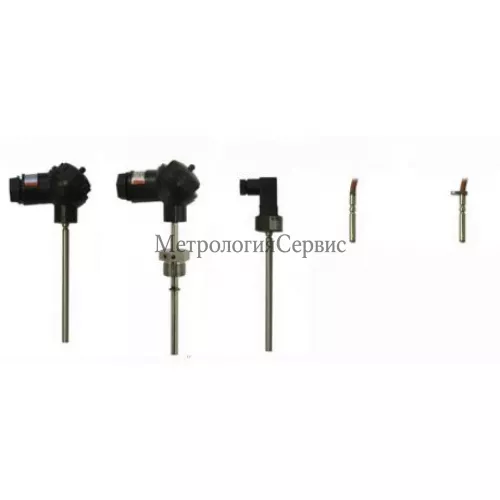

Модификации комплектов КТСПТВХ-В могут иметь головку из прессматериала или металла для подключения удлинительных проводов, разъём РС-4ТВ или штекерное соединение DIN 43650, а также выводы могут быть реализованы непосредственно через удлинительные провода в кремнийорганической оболочке.

Какая цена Поверка комплекта термопреобразователя сопротивления платинового КТСПТВХ-В? Чтобы получить информацию о стоимости «Поверка комплекта термопреобразователя сопротивления платинового КТСПТВХ-В», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка комплектов КТСПТВХ-В проводится в соответствии с разделом ЮТЛИ 405 111.000 РЭ «Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В», согласованным с ВНИИМС, декабрь 2002 г.

Основные средства поверки:

При поверке комплектов ТСПТК должны быть использованы следующие эталоны и оборудование:

термометр сопротивления платиновый эталонный ПТС 10М, 2-го разряда;
установка для поверки и градуировки термопреобразователей сопротивления УПСТ-2М . Допускается применять другие средства поверки с аналогичными или лучшими метрологическими характеристиками.

Межповерочный интервал 4 года.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6651-94 Термопреобразователи сопротивления. Общие технические требования и методы испытании».
ЮТЛИ 405 111.000 ТУ «Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В. Технические условия».

Рабочий диапазон измерений температур, ^°С: — 0+ 180
Рабочий диапазон измерений разности температур, ^°С: — 0+ 170
Номинальная статическая характеристика преобразования Pt100 (100П), Pt500 (500П) по МЭК-751 (ГОСТ 6651-94).
Номинальные значения _Иiоо для каждого из ТС, входящих в комплект КТСПТВХ-В, соответствуют: 1,3850; 1,391.
Класс допуска по ГОСТ 6651-94: А, В
Предел допускаемого отклонения сопротивления ТС, входящих в комплект КТСПТВХ-В, от НСХ в температурном эквиваленте соответствует: Л ±(0,15 + 0,002 t) ^°С (для класса А); Л1 <_ ±(0,3 + 0.005 t) ^°С (для класса В).
Предел 60 допускаемого значения относительной погрешности определения разности температур комплекта КТСПТВХ-В соответствует: ВО <_ ±(0,2 + 5/О) ^°/о (для класса А); S0 <_ ±(0,4+5/0) ^°/о (для класса В).
Значение показателя тепловой инерции б ТС, входящих в комплект КТСПТВХ-В, не более 12 с.
Электрическое сопротивление изоляции между цепью ЧЭ ТС и защитной арматурой соответствует значениям:
- 100 МОм- при температуре 25 ± 10 ^°С и относительной влажности не более 80%; -2 МОм- при температуре 35 ^°С и относительной влажности 98%
- 10 МОм при температуре верхнего предела измерений.
Длина монтажной части термопреобразователей в мм: от 40 до 200.
Длина внешних соединительных проводов, мм: от 500 до 10 000.
Масса от 0,015 до 0,3 кг.
Наработка комплектов КТСПТВХ-В на отказ не менее 100000 часов.
Средний срок службы не менее 12 лет.
