Поверка контроллеров температурных ТС10

Name: Поверка контроллеров температурных ТС10
Brand: Yokogawa Electric Corporation
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка контроллеров температурных ТС10

Номер в ГРСИ РФ:

69477-17

Производитель / заявитель:

Yokogawa Electric Corporation

Методика поверки:

МП 201-084-17

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 0 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка контроллеров температурных ТС10

Назначение: для измерений сигналов напряжения и силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления различных градуировок, вычисления значения измеряемой температуры и управляющего воздействия, выработки управляющего сигнала в соответствии с заложенными в контроллер настройками.

Поверка контроллеров температурных ТС10

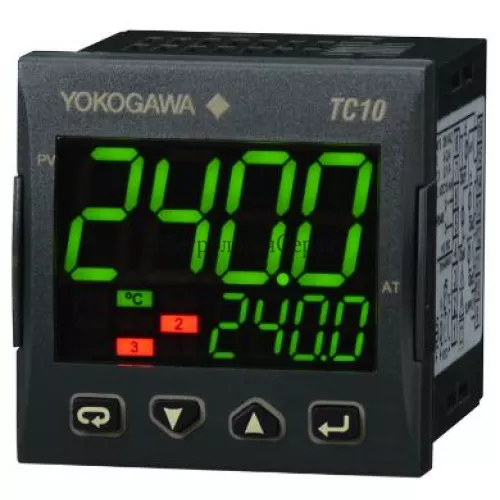

Контроллеры представляют собой микропроцессорный блок щитового монтажа.

Принцип действия контроллеров состоит в преобразовании поступающих на их входы сигналов от первичных преобразователей в цифровую форму с последующим результатом отображения на цифровом дисплее и вычисления управляющего воздействия, которое после цифро-аналогового преобразования поступает на управляющий выход контроллера и далее на исполнительное устройство. Контроллеры имеют возможность генерации сигналов предупредительной и аварийной сигнализации.

Для отображения измерительной и вводимой информации контроллеры снабжены жидкокристаллическими дисплеями, светодиодами для отображения состояния выводов и функциональными клавишами для управления и задания настроек контроллеров.

Верхний дисплей в исходном состоянии отображает измеряемую величину, а в режиме настройки отображает тип параметра. Нижний дисплей отображает требуемую величину, а в режиме настройки — название параметра.

В контроллерах есть возможность установки десятичной точки для изображения на дисплее: без десятичного знака, либо от одного до трех десятичных знаков.

Аналоговый выход контроллера может быть настроен как выход ретрансляции измеренных параметров.

Опционально контроллеры могут иметь интерфейс связи RS-485, используемый для передачи измеренных значений и других параметров контроллера в системы верхнего уровня по протоколу Modbus RTU.

Программное обеспечение

Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти контроллеров. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с п. 4.3 Р 50.2.077-2014.

Метрологические характеристики регистраторов нормированы с учета влияния на них БПО.

Идентификационные данные ПО контроллеров

Идентификационные данные (признаки)	Значение
Идентификационное наименование БПО	—
Номер версии (идентификационный номер) БПО	R4.3.3 и выше
Цифровой идентификатор БПО	—

Какая цена Поверка контроллеров температурных ТС10? Чтобы получить информацию о стоимости «Поверка контроллеров температурных ТС10», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 201-084-17 «Контроллеры температурные ТС10. Методика поверки», утвержденным ФГУП «ВНИИМС» 17.07.2017 г.

Основные средства поверки:

универсальный калибратор Н4-7 (регистрационный номер в Федеральном информационном фонде 46628-11);
магазин сопротивлений МСР-60М (регистрационный номер в Федеральном информационном фонде 2751-71);
мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на боковую поверхность контроллера в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к контроллерам температурным ТС10

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Диапазон измерений (тип термопар, термопреобразователей сопротивления)	Единица наименьшего разряда цифровой индикации (е.м.р.)	Пределы допускаемой абсолютной погрешности
1	2	3
Изме	рение напряжения постоянного тока
от 0 до 60 мВ	10 мкВ	±(510-3 Х+110-2) мВ
от 12 до 60 мВ	10 мкВ	±(510-3 Х+110-2) мВ

1	2	3
от 0 до 5 В	1 мВ	±(510-3Х+110-3) В
от 1 до 5 В
от 0 до 10 В	10 мВ	±(510-3Х+110-2) В
от 2 до 10 В
Измерение силы постоянного тока
от 0 до 20 мА	10 мкА	±(510-3Х+110-2) мА
от 4 до 20 мА
Измерение сигналы от термопар (ТП)
ТП J: от -50 до +1000 °С	0,1 °С; 1 °С, когда значение температуры >1000 °С	±(5 10-3Х+0,1) °С; ±(5 10-3Х+1) °С, когда значение температуры >1000 °С
ТП К: от -50 до +1370 °С
ТП R: от -50 до +1760 °С
ТП T: от -50 до +1000 °С
ТП S: от -50 до +1000 °С		±(110-3Х+0,1) °С
Измерение сигналов от термопреобразователей сопротивления (а=0,00385 °С-1)
Pt100: от -200 до +850 °С	0,1 °С	±(5 10-3Х+0,1) °С
Pt1000: от -200 до +850 °С
Примечания без учета погрешности канала компенсации температуры холодного спая, функция обнаружения перегорания отключена. Пределы допускаемой погрешности канала компенсации температуры холодного спая ±0,1 °С; Х — значение измеряемой величины.

Метрологические характеристики аналоговых выходов контроллеров

Диапазон воспроизведения	Пределы допускаемой основной приведенной к диапазону воспроизведения погрешности, %	Допускаемый температурный коэффициент, %/°С
от 0 до 20 мА	* ±0,2	±0,05
от 4 до 20 мА
от 0 до 10 В	±0,3
от 2 до 10 В
Примечания * максимальное сопротивление нагрузки 600 Ом. ** минимальное сопротивление нагрузки 500 Ом.

Технические характеристики контроллеров

Наименование параметра	Значение
Г абаритные размеры, мм	48 х 48 х 73
Масса, кг	0,18
Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность, % (без конденсации влаги)	+25 от 20 до 80
Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность, % (без конденсации влаги)	от 0 до +50 от 20 до 90
Напряжение питания, В — постоянного тока — переменного тока	от 21,6 до 26,4 от 85 до 264
