Услуга - Поверка КС тестера Т-406Н (индекс Т-406Н)

Номер в ГРСИ РФ:

55584-13

Производитель / заявитель:

ОАО НИИ космического приборостроения

Методика поверки:

651-13-35 МП

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 0 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка КС тестера Т-406Н (индекс Т-406Н)

Назначение: для измерений параметров радиосигналов, излучаемых аварийными радиомаяками и радиобуями (далее — АРМ и АРБ) в диапазонах частот 406 и 121,5 МГц, используемыми в системе КОСПАС-САРСАТ.

Поверка КС тестера Т-406Н (индекс Т-406Н)

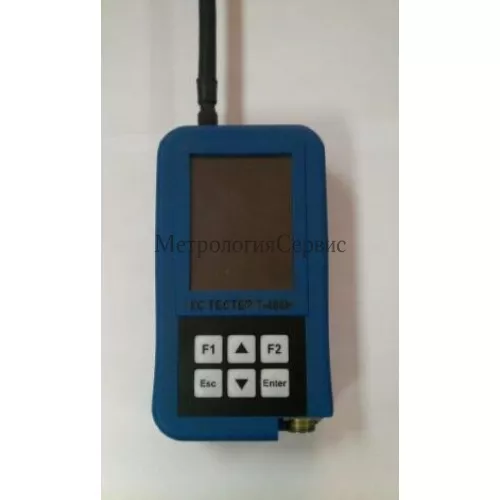

Тестер выполнен в виде переносного малогабаритного прибора и изготовлен в ударопрочном эргономичном корпусе из поликарбоната.

Конструктивно тестер состоит из трех основных модулей: модуля аналоговой обработки сигналов, модуля цифровой обработки сигналов и модуля вторичной обработки сигналов, управления и индикации.

Модуль аналоговой обработки сигналов содержит два независимых канала приема радиосигналов в диапазонах от 406,0 до 406,1 МГц и от 121,3 до 121,7 МГц. Радиосигналы в диапазонах частот 406 и 121,5 МГц, поступающие на вход модуля аналоговой обработки сигналов, гетеродинируются на промежуточную частоту, фильтруются и после предварительного усиления подаются на вход аналого-цифрового преобразователя. Далее оцифрованные сигналы каналов 406 и 121,5 МГц подаются на вход модуля цифровой обработки сигналов.

Модуль цифровой обработки сигналов так же, как и модуль аналоговой обработки сигналов, состоит из двух независимых каналов приема и обработки радиосигналов в диапазонах частот от 406,0 до 406,1 МГц и от 121,3 до 121,7 МГц.

Модуль вторичной обработки сигналов, управления и индикации предназначен для:

управления режимами работы тестера;
приема результатов измерений от модуля цифровой обработки сигналов;
выполнения вторичной обработки результатов измерений;
хранения в энергонезависимой памяти и отображения на экране жидкокристаллического индикатора (ЖКИ) ранее проведенных измерений;
передачи результатов измерений в персональный компьютер;
взаимодействия с программой синхронизации «КС ТЕСТЕР».

Тестер может осуществлять прием радиосигналов как по эфиру при подключении антенны, так и по коаксиальному кабелю.

Принцип действия тестеров основан на измерении технических параметров принимаемых радиосигналов и производится путем цифровой обработки с использованием специального программно-математического обеспечения. Результаты измерений записываются в память тестера и отображаются на экране ЖКИ, расположенного на передней панели тестера.

Тестер выпускается в различных модификациях, отличающихся функциональными возможностями.

Автономное питание осуществляется от встроенного аккумулятора. Зарядное устройство аккумуляторных батарей работает от сети переменного тока.

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) тестеров представляет собой специальное программно-математическое обеспечение (СПМО), установленное на компьютере, которое работает в операционных системах (версия не ниже MS Windows XP) и Lunix (версия 2.4) по протоколу USB 2.0, в виде программы синхронизации «КС ТЕСТЕР».

Программа синхронизации «КС ТЕСТЕР» предназначена для визуализации и документирования результатов измерений параметров радиосигналов АРМ и АРБ, работающих в системе КОСПАС-САРСАТ.

Результаты ранее проведённых измерений хранятся в памяти тестера.

Программа синхронизации «КС ТЕСТЕР» выполняет следующие задачи:

формирование гетеродинных частот в диапазонах частот 406 и 121,5 МГц;
преобразование радиосигналов АРБ и АРМ на промежуточную частоту;
аналого-цифровое преобразование сигнала промежуточной частоты;
измерения параметров радиосигналов АРБ и АРМ при работе по эфиру и при подключении проверяемых АРМ, АРБ по высокочастотному (ВЧ) кабелю с использованием аттенюаторов;
графическое отображение результатов измерений;
сохранение результатов измерений во внутренней памяти;
вывод результатов измерений на принтер.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

Программа синхронизации «КС ТЕСТЕР» ЦДКТ.00084-01

KSTESTERexe

1.0.5

—

Влияние метрологически значимой части ПО на метрологические характеристики тестеров не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО тестеров и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Для расширенного режима работы требуется специальный код доступа.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Какая цена Поверка КС тестера Т-406Н (индекс Т-406Н)? Чтобы получить информацию о стоимости «Поверка КС тестера Т-406Н (индекс Т-406Н)», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу 651-13-35 МП «Инструкция. КС ТЕСТЕРЫ Т-406Н (индекс Т-406Н). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в октябре 2013 г.

Основные средства поверки:

генератор сигналов высокочастотный Г4-218/1, рег. № 25609-04, пределы допускаемой относительной погрешности установки частоты ± 2’10 ;
источник питания постоянного тока GPC-3060D, рег. № 20190-07, диапазон измерений напряжения от 0 до 60 В, ток нагрузки 3А, предел допускаемой относительной погрешности 0,05 %;
частотомер электронно-счетный Ч3-85/3, рег. № 32359-06, пределы допускаемой относительной погрешности установки частоты ± 510 .

Сведения о методах измерений

КС ТЕСТЕР Т-406Н (индекс Т-406Н). Руководство по эксплуатации. ЦДКТ.468222.005 РЭ.

Нормативные и технические документы, устанавливающие требования к КС ТЕСТЕРАМ Т-406Н (индекс Т-406Н)

КС ТЕСТЕР Т-406Н. Технические условия. ЦДКТ.468222.005 ТУ.

Наименование характеристики

Значение

характеристики

Диапазоны рабочих частот, МГц

от 406,0 до 406,1 от 121,3 до 121,7

Максимальный уровень входного сигнала*, дБм: диапазоне частот от 406,0 до 406,1 МГц диапазоне частот от 121,3 до 121,7 МГц	10 ± 1 ± 1
Чувствительность, дБм: диапазоне частот от 406,0 до 406,1 МГц диапазоне частот от 121,3 до 121,7 МГц	минус 50 ±1 минус 50 ±1
Емкость аккумуляторной батареи, мАч, не менее	2600
Частота термостатированного генератора опорной частоты, МГ ц	20
Напряжение питания, В	от 3,5 до 3,75
Ток потребления в режиме измерений параметров сигнала, мА: ри подключении термостатированного генератора опорной частоты ез подключения термостатированного генератора опорной частоты	1150±50 850 ± 50
Ток потребления в режиме отображения информации, мА: — при подключении термостатированного генератора опорной частоты — без подключения термостатированного генератора опорной частоты	470 ± 30 170 ± 30
Масса тестера, кг, не более	0,4
Г абаритные размеры тестера (длина х ширина х высота), мм, не более	147 х 86 х 40
Рабочие условия применения, °С: овышенная рабочая температура ониженная рабочая температура	55 минус 20
Пределы допускаемой абсолютной погрешности измерений несущих частот в диапазоне частот от 406,0 до 406,1 МГц**, Гц	± 100
Пределы допускаемой абсолютной погрешности измерений мощности несущих частот в диапазоне частот от 406,0 до 406,1 МГц*, дБм	± 0,5
Пределы допускаемой абсолютной погрешности измерений длительности посылки**, мс — длинное сообщение от 514 до 526 мс — короткое сообщение от 435 до 445 мс	± 1,0 ± 1,0
Пределы допускаемой абсолютной погрешности измерений длительности немодулированной несущей от 158 до 162 мс**, мс	± 1,0
Пределы допускаемой абсолютной погрешности измерений скорости передачи информации в диапазоне частот от 396 до 404 МГц**, бит/с	± 0,6
Пределы допускаемой абсолютной погрешности измерений отклонения фазы (модуляция двухфазная) в диапазоне от 0,9 до 1,3**, рад — положительное — отрицательное	± 0,04 ± 0,04
Пределы допускаемой абсолютной погрешности измерений периода повторения посылок в диапазоне от 45 до 55 с, с	± 0,01

Пределы допускаемой относительной погрешности измерений** кратковременной относительной нестабильности за 100 мс в диапазоне от 110-10 до 110-8	± 110-10
Пределы допускаемой относительной погрешности измерений** относительного среднего наклона линейного дрейфа частоты за мин в 8 8 диапазоне от минус 110 до 110	± 110-10
Пределы допускаемой относительной погрешности измерений** -10 -8 остаточного ухода частоты в диапазоне от 110 до 110?	± 110-10
Пределы допускаемой абсолютной погрешности измерений** несущих частот 121,5 МГц в диапазоне частот от 121,3 до 121,7 МГц, Гц	± 100
Пределы допускаемой абсолютной погрешности измерений* мощности несущих частот 121,5 МГц в диапазоне от минус 50 до 0 дБм, дБм	± 0,5
Пределы допускаемой относительной погрешности измерений коэффициента амплитудной модуляции несущей 121,5 МГц в диапазоне от 10 до 100 %, %	± 2
* — параметры измеряемые при подключении проверяемых АРМ, АРБ по ВЧ кабелю; ** — параметры измеряемые при подключении проверяемых АРМ, АРБ по ВЧ кабелю с использованием термостатированного генератора опорной частоты.
