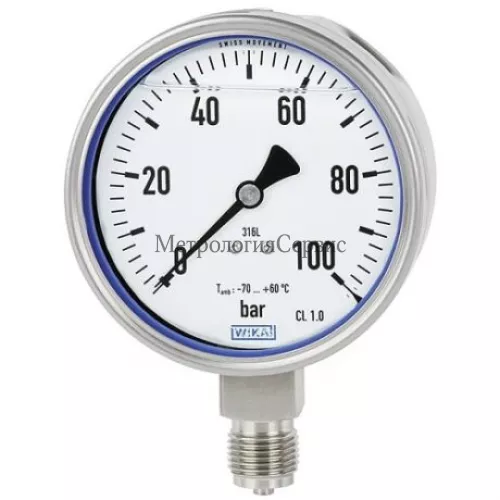

Поверка манометра деформационного 5

Name: Поверка манометра деформационного 5
Brand: WIKA Alexander Wiegand GmbH & Co. KG
Price: 160 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка манометра деформационного 5

Номер в ГРСИ РФ:

17253-08

Производитель / заявитель:

WIKA Alexander Wiegand GmbH & Co. KG

Методика поверки:

МИ 2124-90

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 160 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка манометра деформационного 5

Назначение: для измерения абсолютного давления (в том числе для атмосферного) неагрессивных газов и жидкостей в различных отраслях промышленности.

06.03.2014 заменен на 17253-14 Взамен № 17253-03

Поверка манометра деформационного 5

Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, линейное перемещение конца которого передаточным механизмом преобразуется в угловое перемещение показывающей стрелки.

В манометрах модификации 516.11 в качестве упругого чувствительного применяется мембранная коробка; модификации 516.12 — трубчатая пружина; а в модификациях 532.ЗХ; 532.5Х_; 5зз.зХ; 533.5Х (Х=1…4) — сильфон.

Манометры модификации 533.3Х (Х=1…4); 533.5Х (Х=1…4) — виброустойчивого исполнения, имеют корпус заполненный жидкостью.

Манометры с сигнализирующими устройствами модификаций 821 .ХХ (с магнитным поджатием), непрямого действия 831 .ХХ (индуктивные), 8з0 Е (электронные) применяются для размыкания (замыкания) и фиксации в заданном положении электрических контуров сигнальны цепей непосредственно, либо через вторичные блоки управления при достижении установленных точек давления.

Сигнализирующие устройства с магнитной фиксацией контактов модификации 821 ХХ обеспечивают прямое замыкание (размыкание) и удержание контактов с помощью постоянного магнита.

Сигнализирующие устройства с индуктивными электроконтактами модификации 831 .ХХ содержат бесконтактный индуктивный щелевой датчик, изменяющий свое сопротивление под действием металлического хвостовика, входящего в зазор. Изменение сопротивления датчика преобразуется электронной системой управления в напряжение, подаваемое на реле контактной группы.

Сигнализирующие устройства модификаций 830 Е действуют по бесконтактному принципу, содержат встроенный усилитель и применяются для коммутации цепей с невысокими электрическими нагрузками.

В манометрах со вторичными преобразователями модификаций 891 .ХХ движение чувствительного элемента манометра преобразуется с помощью магнитного чувствительного элемента Холла в электрический сигнал и при помощи интегрированного усилителя вырабатывает нормированный токовый сигнал 4…20 (двухпроводная схема) или 0…20 (трехпроводная схема).

Какая цена Поверка манометра деформационного 5? Чтобы получить информацию о стоимости «Поверка манометра деформационного 5», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка деформационных манометров серии 5 проводится в соответствии с методикой МИ 2124-90 «Манометры, вакуумметры, напоромеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Межповерочный интервал — 1 год.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7. 10²-4000.10² Па».
Техническая документация фирмы — изготовителя.

	Наименование характеристики	Значения характеристики для модели
	Наименование характеристики	516.11	516.12	532.51, 533.51, 532.52, 533.52	532.53, 533.53, 532.54, 533.54	532.31, 533.31, 532.32, 533.32	532.33, 533.33, 532.34, 533.34
1	Верхние пределы измерений абсолютного давления, МПа	0,0016 … 0,1	0,16 … 1,6	0,0025 … 2,5	0,0025 … 2,5	0,0025 … 2,5	0,0025 … 2,5
2	Пределы допускаемой основной приведенной погрешности, ^°/о	+1,5; +1,6	+1,5; +1,6	+0,6; +1,0	+1,5; +1,6; +2,5	Х0,6; +1,0	+1,5; +1,6; Х2,5
3	Вариация показаний, ^°/о	1,5; 1,6	1,5; 1,б	0,б; 1,0	1,5; 1,6; 2,5	0,б; 1,0	1,5; 1,6; 2,5
4	Диапазон температуры окружающего воздуха, ^°С	минус 20…60	минус 20…60	минус 20.. . б0	минус 20.. . б0	минус 20…60	минус 20… б0
5	Диапазон температуры измеряемой среды, ^°С	минус 20…70	минус 20…70	минус 20…100	минус 20…100	минус 20…100	минус 20…100
б	Пределы допускаемой дополнительной температурной погреш- ности, ^°/о/ 1 О ^°С	± 0,3	± 0,3	± 0,8	± 0,8	± 0,8	± 0,8
7	Диаметр корпуса, мм	80	80	100; 160	100; 160	100; 160	100; 160
8	Масса, кг, не более	0,48	0,55	1,2 … 2,3	1,2. ..2,3	1,2 … 2,3	1,2…2,3
9	Степень пылевлагозащиты	IР66	IР66	IP54; IР65	IP54; IP65	IP54; IР65	IP54; IР65
10	Срок службы, лет	10	10	10	10	10	10
