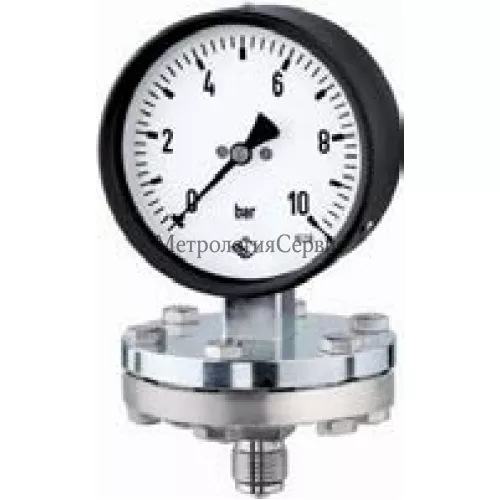

Поверка манометра образцового показывающего P, PU, PCh, PK, PSK, PSCh, PsP, PsPK, PsPCh, Pm

Поверка осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Сведения и методиках (методах) измерений

При измерениях давления манометрами показывающими Р используется метод непосредственного считывания.

Нормативные документы, устанавливающие требования манометрам показывающим Р

• ГОСТ 2405-88. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
• Техническая документация фирмы «MANOTHERM Beierfeld GmbH», Германия.
• EN 837 — 1998 Манометры. ОТУ.

• Диапазон измерений
  • давления от 0…1 мбар до 0…40 бар (от 0…0,1 кПа до 0…4 МПа)
  • абсолютного давления от 0…60 мбар до 0…2500 мбар (от 0…6 кПа до 0…250 кПа)
  • давления-разрежения от — 0,4…0,6 мбар до -1…25 бар (от -0,04…0,06 кПа до -0,1…2,5 МПа)
  • разрежения от -10 мбар до -1000…0 мбар (от -1кПа до -100…0 кПа)
• Диаметр шкалы, мм 60; 63; 80; 100; 160; 250 (в зависимости от модели)
• Предел допускаемой основной приведенной погрешности, % ±0,6; ±1,0; ±1,6; ±2,5
• Диапазон рабочих температур, °С:
  • окружающего воздуха от минус 55 до плюс 60
  • измеряемой среды от минус 55 до плюс 100 (в зависимости от модели)
• Дополнительная погрешность от влияния температуры окружающей среды в рабочем диапазоне, %/10°С ± (0,6…1,6) (в зависимости от модели)
• Габаритные размеры, мм, (диаметр, глубина) от (40;47) до (251;97) (в зависимости от модели)
• Масса, кг, не более от 0,2 до 3,1 (в зависимости от модели)
