Поверка манометров деформационных PGS PGS05, PGS06, PGS07, PGS10, PGS11, PGS21, PGS23, PGS25, PGS43, PGS43НР, APGS43

Name: Поверка манометров деформационных PGS PGS05, PGS06, PGS07, PGS10, PGS11, PGS21, PGS23, PGS25, PGS43, PGS43НР, APGS43
Brand: WIKA Alexander Wiegand GmbH & Co. KG
Price: 160 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка манометров деформационных PGS PGS05, PGS06, PGS07, PGS10, PGS11, PGS21, PGS23, PGS25, PGS43, PGS43НР, APGS43

Номер в ГРСИ РФ:

51939-12

Производитель / заявитель:

WIKA Alexander Wiegand GmbH & Co. KG

Методика поверки:

МИ 2124-90

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 160 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка манометров деформационных PGS PGS05, PGS06, PGS07, PGS10, PGS11, PGS21, PGS23, PGS25, PGS43, PGS43НР, APGS43

Назначение: для измерений давления газообразных или жидких измеряемых сред.

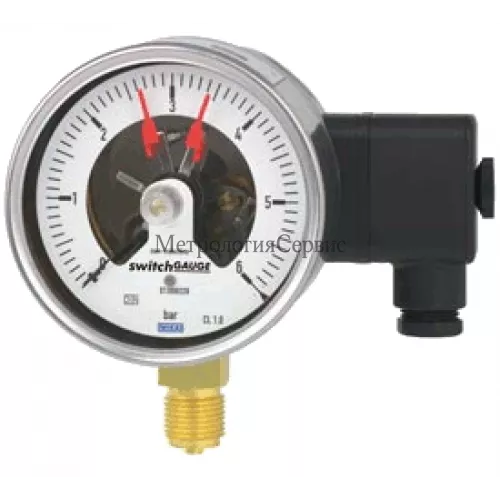

Поверка манометров деформационных PGS PGS05, PGS06, PGS07, PGS10, PGS11, PGS21, PGS23, PGS25, PGS43, PGS43НР, APGS43

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента трубчатой пружины, перемещение которого с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы прибора.

Основным узлом измерительной системы манометров является трубчатая пружина. При возрастании давления пружина разгибается и перемещение ее свободного конца с помощью передаточного механизма преобразуется во вращение показывающей стрелки относительно циферблата манометра.

Манометры отличаются характеристиками, материалами и конструкцией.

Манометры PGS05 и PGS06 имеют пластиковый корпус, манометр PGS05 -дополнительно имеет крепежи для установки в приборную панель. Точка переключения настраивается при производстве по заказу пользователя в пределах от 5% до 95% диапазона измерений. PGS05 имеет капилляр для присоединения к месту отбора давления, а PGS06 -стандартный резьбовой штуцер.

Манометры PGS07, PGS10, PGS11, PSG25 имеют корпус из нержавеющей стали. Точка переключения настраивается при производстве по заказу пользователя в пределах от 10% до 90% диапазона измерений. В зависимости от номинального размера корпуса может иметь один или два электроконтакта.

Манометр PGS21 также имеет корпус из нержавеющей стали и имеет два вида исполнения. Манометр с номинальными размерами корпуса 40, 50 и 63 мм может иметь один или два фиксированных электроконтакта, которые настраиваются при производстве по запросу пользователя, и не могут быть перенастроены. Манометр с номинальными размерами корпуса 100 и 160 мм может иметь до четырех электроконтактов различных типов: с магнитным поджатием, индуктивных, электронных или герконовых, которые настраиваются пользователем во всем диапазоне измерений.

Манометр PGS23 изготавливается полностью из нержавеющей стали, что позволяет применять ее в условиях химической и нефтяной промышленностей. PGS23 может иметь до четырех электроконтактов различных типов: с магнитным поджатием, индуктивных, электронных или герконовых. Точки переключения настраиваются пользователем во всем диапазоне измерений. Корпуса PGS23 могут заполняться демпфирующей жидкостью для эксплуатации в условиях повышенной вибрации. В исполнениях повышенной безопасности предусмотрены дополнительные элементы, такие, как перегородка между циферблатом и механизмом, а также устройство сброса давления среды через заднюю стенку.

Манометр PGS43 и PGS43HP могут изготавливаться с частями, контактирующими с измеряемой средой, выполненными с покрытием из специальных материалов и сплавов. Это позволяет использовать их для измерения различных сред, в том числе агрессивных, абразивных, высоковязких, в химической, перерабатывающей, нефтяной и других отраслях промышленности. Манометры PGS43 и PGS43HP обладают повышенной стойкостью к перегрузкам давлением: PGS43 — 5-ти кратная допустимая перегрузка, но не более 4 МПа, PGS43HP — до 40 МПа, в зависимости от исполнения. PGS43 и PGS43HP могут иметь до четырех электроконтактов различных типов: с магнитным поджатием, индуктивных,

электронных или герконовых. Точки переключения настраиваются пользователем во всем диапазоне измерений. Корпуса могут заполняться демпфирующей жидкостью для эксплуатации в условиях повышенной вибрации. В исполнениях повышенной безопасности предусмотрены дополнительные элементы, такие, как перегородка между циферблатом и механизмом, а также устройство сброса давления среды через заднюю стенку.

Манометр АРС843 может иметь до четырех электроконтактов различных типов: с магнитным поджатием, индуктивных, электронных или герконовых. Точки переключения настраиваются пользователем во всем диапазоне измерений. Корпус может заполняться демпфирующей жидкостью для эксплуатации в условиях повышенной вибрации.

Какая цена Поверка манометров деформационных PGS PGS05, PGS06, PGS07, PGS10, PGS11, PGS21, PGS23, PGS25, PGS43, PGS43НР, APGS43? Чтобы получить информацию о стоимости «Поверка манометров деформационных PGS PGS05, PGS06, PGS07, PGS10, PGS11, PGS21, PGS23, PGS25, PGS43, PGS43НР, APGS43», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Нормативные и технические документы, устанавливающие требования к манометрам деформационным FGS модификации PGS05, PGS06, PGS07, PGS10, PGS11, PGS21, PGS23, PGS25, PGS43, PGS43HP, APGS43

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
ГОСТ 8.223-76 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-10 4000 • 10 Па»;
ГОСТ 8.187-76 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па»;
МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»;
Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.

№ п/п	Наименование характеристики	Значение характеристики
1.	Диапазоны измерений:	PGS05	PGS06	PGS07	PGS10	PGS11
	-положительного избыточного давления, МПа	от 0-0,25 до 0-1	от 0-0,16 до 0-40	от 0-0,16 до 0-40	от 0-0,25 до 0-40	от 0-0,25 до 0-40
	-отрицательного избыточного давления, МПа	минус 0,1-0	минус 0,1-0	минус 0,1-0	минус 0,1-0	минус 0,1-0
	-мановакуумметрического давления, МПа	от минус 0,1-0,1 до минус 0,1-1,0	от минус 0,1-0,1 до минус 0,1-4,0	от минус 0,1-0,1 до минус 0,1-4,0	от минус 0,1-0,1 до минус 0,1-4,0	от минус 0,1-0,1 до минус 0,1-4,0
2.	Пределы допускаемой основной приведенной погрешности, %	± 2,5	± 2,5	± 2,5	± 2,5	± 1,5; ± 1,6; ± 2,5
3.	Вариация показаний , %	2,5	2,5	2,5	2,5	1,5; 1,6; 2,5
4.	Пределы допускаемой дополнительной температурной погрешности, % диапазона измерений/10 К	± 0,4	± 0,4	± 0,4	± 0,4	± 0,4
5.	Диапазоны температуры окружающего воздуха, 0С	от минус 20 до 60	от минус 20 до 60	от минус 20 до 60	от минус 20 до 60	от минус 20 до 60
6.	Диаметр корпуса, мм	40	40; 50	40; 50	40; 50	40; 50; 63
7.	Масса, кг, не более	0,12	0,1; 0,2	0,1; 0,2	0,07; 0,1	0,1; 0,12; 0,14
8.	Средний срок службы, лет	10	10	10	10	10
9.	Диапазоны измерений:	PGS21	PGS23	PGS25	PGS43/РGS43НР	АPGS43
	-положительного избыточного давления, МПа	от 0-0,06 до 0-60	от 0-0,06 до 0160	от 0-0,16 до 0-40	от 0-0,0016 до 0-4	—
	-отрицательного избыточного давления, МПа	от минус 0,06-0 до минус 0,1-0	от минус 0,06-0 до минус 0,1-0	минус 0,1-0	от минус 0,0016-0 до минус 0,1-0	—
	-мановакуумметрического давления, МПа	от минус 0,060,06 до минус 0,1-4,0	от минус 0,060,06 до минус 0,1-4,0	от минус 0,1-0,1 до минус 0,1-4,0	от минус 0,00160,0016 до минус 0,1-4,0
10.	-абсолютного давления, МПа	—	—	—	—	От 0-0,0025 до 0-2,5

№ п/п	Наименование характеристики	Значение характеристики
11.	Пределы допускаемой основной приведенной погрешности, %	± 1,0; ± 1,5; ± 1,6; ± 2,5	± 1,0	± 1,5; ± 1,6; ± 2,5	± 0,6; ± 1,0; ± 1,5; ± 1,6; ± 2,5	± 1,0; ± 1,5; ± 1,6; ± 2,5
12.	Вариация показаний , %	1,0; 1,5; 1,6; 2,5	1,0	1,5; 1,6; 2,5	0,6; 1,0; 1,5; 1,6; 2,5	1,0; 1,5; 1,6; 2,5
13.	Пределы допускаемой дополнительной температурной погрешности, % диапазона измерений/10 К	± 0,4	± 0,4	± 0,4	± 0,8	± 0,8
14.	Диапазоны температуры окружающе- 0/-ч го воздуха, С	от минус 20 до 60	от минус 20 до 60	от минус 20 до 60	от минус 20 до 60; от минус 40 до 60	от минус 20 до 60; от минус 40 до 60
15.	Диаметр корпуса, мм	40; 50; 63: 100; 160	100;160	50	100; 160	100;160
16.	Масса, кг, не более	от 0,1 до 1,45	от 0,8 до 2,55	0,2	от 1,3 до 2,9	от 1,2 до 2,3
17.	Средний срок службы, лет	10	10	10	10	10
