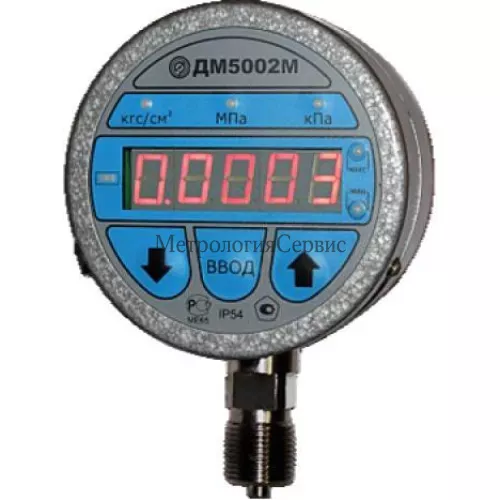

Поверка манометров цифровых ДМ5002М, ДМ5002Вн

Name: Поверка манометров цифровых ДМ5002М, ДМ5002Вн
Brand: ОАО Манотомь
Price: 2500 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка манометров цифровых ДМ5002М, ДМ5002Вн

Номер в ГРСИ РФ:

68984-17

Производитель / заявитель:

ОАО Манотомь

Методика поверки:

5Ш0.283.342МП

Межповерочный интервал:

3 года

Стоимость оказания услуг:

от 2500 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка манометров цифровых ДМ5002М, ДМ5002Вн

Назначение: для измерения избыточного давления и (или) разряжения неагрессивных, некристаллизующихся жидкостей, газов, пара, в т.ч. кислорода с отображением текущего значения давления на цифровом индикаторе, а также для их применения в качестве рабочих эталонов (разрядных) для поверки и калибровки рабочих средств измерений.

Поверка манометров цифровых ДМ5002М, ДМ5002Вн

Принцип действия приборов основан на преобразовании давления в электрический сигнал с помощью тензорезистивного преобразователя. Измеряемое давление с помощью электронной схемы преобразуется в цифровые показания на панели индикации и в аналоговый унифицированный выходной сигнал. Для работы в системах автоматического управления, контроля и регулирования производственных процессов приборы дополнительно имеют электрический унифицированный выходной сигнал, стандартный цифровой интерфейс, сигнализирующее устройство, а также являются многопредельными.

Прибор состоит из сенсора, блока электронного преобразователя и панели индикации. Приборы выпускаются в следующих модификациях ДМ5002М-А, ДМ5002Вн-А, ДМ5002М-Б, ДМ5002Вн-Б, ДМ5002М-В, ДМ5002Вн-В, ДМ5002М-Г, ДМ5002Вн-Г, которые отличаются функциональным назначением:

ДМ5002М-А, ДМ5002Вн-А — цифровая индикация текущего значения давления;

ДМ5002М-Б, ДМ5002Вн-Б — цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал;

ДМ5002М-В, ДМ5002Вн-В — цифровая индикация текущего значения давления и сигнализация отклонения контрольного параметра от установленных граничных значений;

ДМ5002М-Г, ДМ5002Вн-Г — цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал давления и сигнализация отклонения контрольного параметра от установленных граничных значений.

Приборы могут быть изготовлены с жидкокристаллическим индикатором (ЖКИ) или светодиодным индикатором (СДИ).

Приборы ДМ5002М-А с ЖКИ могут быть изготовлены с автономным питанием (АП). При выпуске из производства приборы настроены на верхний предел измерений, соответствующий коду сенсора. По требованию заказчика приборы могут быть настроены на любой другой предел измерений для данного кода сенсора или могут быть настроены на один диапазон измерений без возможности перенастройки на другие диапазоны измерений.

Сигнализирующее устройство приборов ДМ5002М-В, ДМ5002Вн-В, ДМ5002М-Г, ДМ5002Вн-Г по подключению внешних цепей имеет исполнения III, IV (базовое), V или VI по ГОСТ 2405-88.

Программное обеспечение

Уровень защиты программного обеспечения «высокий» в соответствии с ГОСТ Р 50.2.077-2014.

Идентификационные данные программного обеспечения

Идентификационные данные	Обозначение
Наименование программного обеспечения	DM5002_mnogop_31112011
Идентификационное наименование ПО	DM5002 mnogop 31112011.hex
Номер версии (идентификационный номер) ПО	31112011
Цифровой идентификатор программного обеспечения	6624000

Конструкция приборов исключает возможность несанкционированного влияния на ПО приборов и измерительную информацию.

Какая цена Поверка манометров цифровых ДМ5002М, ДМ5002Вн? Чтобы получить информацию о стоимости «Поверка манометров цифровых ДМ5002М, ДМ5002Вн», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу 5Ш0.283.342МП «Манометры цифровые ДМ5002М, ДМ5002Вн. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2017 г.

Основные средства поверки:

Рабочие эталоны 1-го и 2-го разряда по ГОСТ Р 8.802-2012 — манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-2500 (Регистрационный № 58794-14).

Рабочий эталон 1-го и 2-го разряда по ГОСТ Р 8.802-1012 — мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Цифровой вольтметр Щ1516; (регистрационный номер 4969-75);

Магазин сопротивлений Р 4831; (регистрационный номер 48930-12);

Источник питания постоянного тока Б5-47 (регистрационный номер 5967-77). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки может наноситься на заднюю (для приборов модификации ДМ5002Вн -на боковую) поверхность корпуса, и/или на паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ТУ 4212-039-00225590-2003 Манометры цифровые ДМ5002М, ДМ5002Вн. Технические условия

Наименование характеристики	Значение
Напряжение питания, В
ДМ5002М	от 22,80 до 25,20;
	от 35,28 до 36,72
ДМ5002Вн	от 22,80 до 25,20
ДМ5002М-А ЖКИ АП	3,75
Потребляемая мощность, не более, В-А
ДМ5002М-А (ЖКИ), ДМ5002Вн-А (ЖКИ)	0,6
ДМ5002М-А (СДИ), ДМ5002Вн-А (СДИ)	1,5
ДМ5002М-Б (ЖКИ), ДМ5002Вн-Б (ЖКИ)	1,3
ДМ5002М-Б (СДИ), ДМ5002Вн-Б (СДИ)	3,5
ДМ5002М-В (ЖКИ), ДМ5002Вн-В (ЖКИ)	2,5
ДМ5002М-В (СДИ), ДМ5002Вн-В (СДИ)	3,5
ДМ5002М-Г (ЖКИ), ДМ5002Вн-Г (ЖКИ)	3,5
ДМ5002М-Г (СДИ), ДМ5002Вн-Г (СДИ)	4,2
ДМ5002М-А ЖКИ АП	0,04
Г абаритные размеры, не более, мм
ДМ5002М	147x95x102
ДМ5002Вн	164,5x135,0x265,0
Масса, не более, кг
ДМ5002М	1,2
ДМ5002Вн	1,9
Условия эксплуатации:
— температура окружающей среды, °С
приборы с ЖКИ и климатическим исполнением УХЛ 3.1	от -10 до +50
приборы с СДИ и климатическим исполнением У2	от -55 до +70
приборы с СДИ и климатическим исполнением УХЛ 3.1	от -10 до +70
приборы с СДИ и климатическим исполнением Т3	от -10 до +70
— относительная влажность, не более, %
приборы с климатическим исполнением УХЛ 3.1	98 (при температуре +25 °С)
приборы с климатическим исполнением У2	100 (при температуре +25 °С)
приборы с климатическим исполнением Т3	98 (при температуре +35 °С)
— атмосферное давление, кПа	84,0-106,7
Средний срок службы, лет	10
Средняя наработка на отказ, ч	100 000
Маркировка взрывозащиты (для приборов ДМ5002Вн)	1ExdIICT5
