Поверка машины испытательной универсальной МТ

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

57296-14

Производитель / заявитель:

ООО МЕТРОТЕКС

Методика поверки:

МП 57296-14

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 8700 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка машины испытательной универсальной МТ

Назначение: для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.

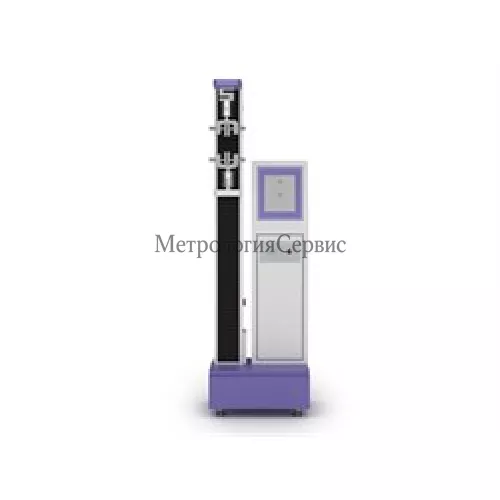

Поверка машины испытательной универсальной МТ

Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорези-сторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и микропроцессорного прибора и/или персонального компьютера (ПК).

Корпус представляет собой жесткую несущую раму с одной или двумя стойками, предназначенную для крепления всех элементов машины. Корпус выпускается в двух вариантах: литой из алюминиевого сплава и сварной из профильного стального проката.

Привод предназначен для перемещения активного захвата и состоит из шагового или асинхронного двигателя, трансмиссии, блока питания и управления шаговым или асинхронным двигателем. Вращение двигателя передаётся на шариковинтовую пару (ТТТВП) или на пару шлифованных прецизионных ходовых винтов, которые преобразуют вращательное движение в поступательное перемещение активного верхнего захвата.

Электрооборудование — это устройства питания и управления шаговым или асинхронным двигателем, выключатель, соединительные разъёмы, концевые выключатели, клеммы заземления, лампы индикации, предохранители и т. д.

Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.

Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналоговоцифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).

Машины работают в режиме полуавтоматического управления, а заправка испытуемой пробы в захваты осуществляется вручную. Управление работой машин осуществляется программой «МЕТРОТЕКС». Программа обеспечивает ввод всех параметров испытания единичного образца или серии образцов с клавиатуры в диалоговом режиме; испытание образца по заданному алгоритму; полную автоматизацию процесса испытания, включая быстрый автоматический или по команде оператора возврат траверсы в исходное положение после разрушения образца; математическую обработку результатов испытания; выдачу информации о результатах испытаний на дисплей микропроцессорного прибора или монитор ПК; связь с внешними устройствами.

Какая цена Поверка машины испытательной универсальной МТ? Чтобы получить информацию о стоимости «Поверка машины испытательной универсальной МТ», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 57296-14 «Машины испытательные универсальные МТ. Методика поверки», утвержденному ФГУП ВНИИМС в марте 2014 г. Идентификационные данные, а также процедура идентификации ПО приведены в разделах 2.2. и 5.11. «Идентификация программного обеспечения» руководства по эксплуатации.

Основные средства поверки:

динамометры эталонные переносные 2-го разряда, основная погрешность ± 0,12% и ± 0,24% по ГОСТ 8.663-2009, ГОСТ Р 55223-2012;
меры длины концевые плоскопараллельные 3-Н2 ГОСТ 9038-90
индикатор многооборотный 2 МИГ-1 ГОСТ 9696-82, класс точности 1, Ц.Д. 0,002 мм
штангенрейсмас ШР-500-0,05 ГОСТ 164-90, (0-500) мм; Ц.Д. 0,05 мм;
штангенрейсмас ШР-1600-0,1 ГОСТ 164-90, (0-1600) мм Ц.Д. 0,1 мм;
рулетка Р5УЗП ГОСТ 7502 (0-5000) мм Ц.Д. 1,0 мм.

Сведения о методиках (методах) измерений

«Руководство по эксплуатации. Машины испытательные универсальные МТ 4271-002- 42294599-12 РЭ», раздел 5.

Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным МТ

Технические условия ТУ 4271-002-42294599-12 «Машины испытательные универсальные МТ».

Наименование характеристик	Модификация
Наименование характеристик	МТ 110-0,005	МТ 110-0,05	МТ 110-0,1	МТ 110-0,2	МТ 110-0,5	МТ 110-1	МТ 110-2	МТ 110-3	МТ 110-5
Наибольшая предельная нагрузка, кН	0,005	0,05	0,1	0,2	0,5	1	2	3	5
Наименьшая предельная нагрузка, кН	0,00005	0,0005	0,001	0,002	0,005	0,01	0,02	0,03	0,05
Дискретность отсчета при измерении нагрузки, кН	0,0000002	0,000002	0,000005	0,00001	0,00002	0,00005	0,0001	0,0002	0,0002

Дискретность отсчета при измерении удлинения, мм	0,005
Диапазон регулирования скорости пе— ремещения активного захвата, мм/мин	0,05-500
Диапазон измерений пере— мещения ак— тивного захвата, мм	0,005-200	0,005- 500	0,005-800
Габаритные размеры: длина, мм	400	360	420
ширина, мм	300	300	550
высота, мм	600	1000	1800
Масса, кг, не более	40	80	120
Электрическое питание от сети переменного тока: напряжение, В частота, Гц	187…242 49…51
потребляемая мощность, кВт	0,5	0,7

Наименование характеристик	Модификация
Наименование характеристик	МТ 120-5	МТ 120-10	МТ 120-20	МТ 120-30	МТ 120-50
Наибольшая предельная нагрузка, кН	5	10	20	30	50
Наименьшая предельная нагрузка, кН	0,05	0,1	0,2	0,3	0,5
Дискретность отсчета при измерении нагрузки, кН	0,0002	0,0005	0,001	0,0002	0,0002
Дискретность отсчета при измерении удлинения, мм	0,001
Диапазон регулирования скорости перемещения активного захвата, мм/мин	0,05-500
Диапазон измерений перемещения активного захвата, мм	0-400	0-800

Электрическое питание от сети переменного тока: напряжение, В	187…242
частота, Гц	49…51
потребляемая мощность, кВт	2
Габаритные размеры:
длина, мм	250	550
ширина, мм	440	800
высота, мм	1600	2210
Масса, кг, не более	200	250

Наименование ха— рактеристик	Модификация
Наименование ха— рактеристик	МТ 130-10	МТ 130-20	МТ 130-50	МТ 130-100	МТ 130-200	МТ 130-300	МТ 130-500
Наибольшая пре— дельная нагрузка, кН	10	20	50	100	200	300	500
Наименьшая пре— дельная нагрузка, кН	0,1	0,2	0,5	1	2	3	5
Дискретность отсчета при измерении нагрузки, кН	0,0005	0,001	0,002	0,005	0,01	0,02	0,05
Дискретность отсчета при измерении удлинения, мм	0,005
Диапазон измерений перемещения актив— ного захвата при растяжении, мм	0,005-750
Диапазон измерений перемещения актив— ного захвата при сжатии, мм	0,005-600
Диапазон регулирования скорости пе— ремещения активного захвата, мм/мин	0,05-500						0,05-250
Габаритные размеры: длина, мм	500			550	650		780
ширина, мм	760			830	1130		1110
высота, мм	1750			2000	2650		2560
Масса, кг, не более	460			720	1800		2500
Электрическое питание от сети переменного тока: напряжение, В частота, Гц	187…242 49…51				323…418 49…51
потребляемая мощ— ность, кВт	1	1	1	1,5	3	4	4

Наименование характеристик	Все модификации
Предел допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки
для машин группы 05	±0,5
для машин группы 10	±1
Условия эксплуатации: — температура окружающего воздуха; — относительная влажность (без конденсации)	от плюс 10 до плюс 30? С не более 80 %
