Назначение: для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.

Модификации: Z0.5, Z1.0, Z2.5, Z5.0, Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250, Z300, Z400, Z600, Z1200, Z1600, Z2000, Z2500, Z400, Z600, Z1200, Z1600, Z2000, Z2500.

Поверка машины испытательной Z

Принцип действия машин основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Скорость перемещения подвижной траверсы задаётся с помощью электронного блока управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.

Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещения. Значения силы и перемещения отображаются на дисплее персонального компьютера.

Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и деформации на внешние устройства.

В зависимости от модификации нагружающая рама может располагаться как в вертикальной, так и горизонтальной плоскости. Также возможно наличие дополнительной боковой зоны испытаний.

Машины универсальные испытательные серии Z комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.

Машины могут быть укомплектованы различными датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым датчики продольной и поперечной деформации могут быть контактными или бесконтактными.

Выпускаемые модификации машин различаются дизайном, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазоном измерений силы, удлинения образца, перемещения траверсы и допускаемой относительной погрешностью измерений силы.

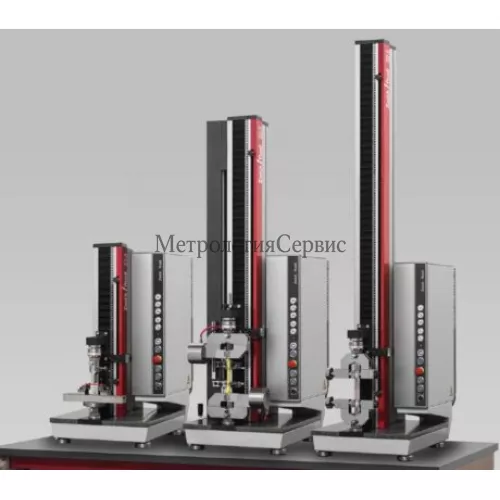

Модификации Z0.5, Z1.0, Z2.5, Z5.0 имеют одну направляющую колонну и одну шариковинтовую пару.
Модификация Z005 имеет две направляющие колонны и две шариковинтовые пары.
Модификации Z010, Z020, Z030, Z050, Z100, Z150, Z250 имеют две или четыре направляющие колонны и две шариковинтовые пары.
Модификация Z300 имеет четыре направляющие колонны и две шариковинтовые пары.
Модификации Z400, Z600, Z1200, Z1600, Z2000, Z2500, имеют две или четыре направляющие колонны, электромеханический или гидравлический привод.

Наименование модификации указано на фронтальной стороне машин. Идентификация машины осуществляется методом последовательного визуального осмотра рамы (фронтальная сторона машины), заводских табличек датчиков силы, отображающих

информацию об их верхних пределах измерений, а также изучения нормативно-технической документации, которая входит в комплект поставки машины и содержит информацию о технических характеристиках, массе, габаритных размерах.

Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.

Программное обеспечение

Программное обеспечение «testXpert», «testXpert II» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 — 2014.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационное наименование ПО	testXpert	testXpert II
Номер версии (идентификационный номер ПО), не ниже	7.0	1.41
Цифровой идентификатор ПО	34d9fb04c9f4339665975 977c957be76	ebad77871a2e56551eb512a 73b8c1fe3
Алгоритм вычисления цифрового идентификатора ПО	MD5	MD5

Какая цена Поверка машины испытательной Z? Чтобы получить информацию о стоимости «Поверка машины испытательной Z», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП АПМ 06-16 «Машины универсальные испытательные серии Z. Методика поверки», утверждённому ООО «Автопрогресс-М» 06 июня 2016 г. Основные средства поверки:

динамометры 2-го разряда по ГОСТ Р 8.640-2014;
набор гирь М1 по ГОСТ OIML R 111-1-2009;
измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
штангенциркуль ШЦ-Ш-400-0,05 по ГОСТ 166-89;
штангенциркуль ШЦ-Ш-1000-0,05 по ГОСТ 166-89;
секундомер механический по ТУ 25-1819.0021-90, диапазон (0 — 60)с, (0 — 60)мин, ЦД 0,2 с, ПГ ±0,2 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (1 10-9 — 50) м и длин волн в диапазоне (0,2 — 50) мкм ГОСТ 8.021-2005 ГСИ. Г осударственная поверочная схема для средств измерений массы Техническая документация «Zwick GmbH & Co. KG», Германия

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce К», «Xforce HP»)	±1,0
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,4 до 2 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P»)	±1,0
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K+», «Xforce HP+»)	±0,5
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K», «Xforce HP»)	±0,5
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 2 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P»)	±0,5

Моди- фика- ция	Диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин	Нормируемый диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин	Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки, %	Диапазон измерений перемещения подвижной траверсы, мм	Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %
Z0.5	от 0,0005 до 2000,0000	от 0,1 до 500,0	±1	от 0,5 до 1000,04)	±1
Z1.0	от 0,0005 до 2000,0000	от 0,1 до 500,0
Z2.5	от 0,0005 до 1000,0000	от 0,1 до 500,0
Z5.0	от 0,0005 до 600,0000	от 0,1 до 500,0
Z005	от 0,0005 до 3000,0000	от 0,1 до 500,0
Z010	от 0,0005 до 2000,0000	от 0,1 до 500,0
Z020	от 0,0005 до 1000,0000	от 0,1 до 500,0
Z030	от 0,0005 до 1000,0000	от 0,1 до 500,0
Z050	от 0,0005 до 600,0000	от 0,1 до 500,0
Z100	от 0,0005 до 1500,0000	от 0,1 до 500,0
Z150	от 0,00005 до 900,00000	от 0,1 до 500,0
Z250	от 0,00005 до 600,0000	от 0,1 до 500,0
Z300	от 0,001 до 250,000	от 0,1 до 250,0
Z400	от 0,00005 до 520,000001j от 0,1 до 340,02)	от 0,1 до 500,01:) от 0,1 до 340,02)
Z600	от 0,00005 до 520,000001j от 0,1 до 250,02)	от 0,1 до 500,01:) от 0,1 до 250,02)
Z1200	от 0,00005 до 550,000001) от 0,1 до 200,02)	от 0,1 до 500,01:) от 0,1 до 200,02)
Z1600	от 0,00005 до 520,000001) от 0,1 до 250,02)	от 0,1 до 500,01:) от 0,1 до 250,02)
Z2000	от 0,0001 до 325,00001) от 0,1 до 200,02)	от 0,1 до 325,0lj от 0,1 до 200,02)
Z2500	от 0,0001 до 325,00001) от 0,1 до 200,02)	от 0,1 до 325,0lj от 0,1 до 200,02)
1) — Для модификации машин с электромеханическим приводом 2) — Для модификации машин с гидравлическим приводом 3) — Минимально возможное значение 4) — Максимально возможное значение

Основные технические характеристики

Модификация	Высота рабочего пространства базовой модификации без захватов, мм, не более	Г абаритные размеры базовой модификации, (ДхШхВ), мм, не более	Масса базовой модификации, кг, не более
1	2	3	4
Z0.5	1365	622x411x1589	81
Z1.0	1365	622x411x1589	81
Z2.5	1365	622x411x1589	81
Z5.0	1340	622x411x1589	83
Z005	1785	690x1244x3078	230
Z010	1785	690x1244x3088	254
Z020	1785	690x1244x3088	256
Z030	1800	781x1329x3094	340
Z050	1800	781x1329x3094	340
Z100	1800	924x1523x3094	1570
Z150	1675	924x1523x2304	2100
Z250	1675	924x1523x2304	2100
Z300	1800	845x1145x2600	2600
Z400	31301)	720x1520x4036lj	30001j
	18782)	500x1030x32132)	25502)
Z600	30001j	850x1620x4050lj	47401j
	18782)	500x1030x32132)	27002)
Z1200	33401j	1063x1870x4635^	96001j
	21842)	920 x 1220 x37692)	60002)
Z1600	25901-)	1065x1620x3950lj	10560X)
	28342)	1015x1210x44142)	81002)
Z2000	28261-)	1160x2000x4420lj	146001j
	28292)	1100x1400x46002)	122002)
Z2500	26861j	1160x2000x43101)	164001j
	22362)	905x1255x45002)	120002)
1) — Для модификации машин с электромеханическим приводом
2) — Для модификации машин с гидравлическим приводом

Основные технические характеристики

Наименование характеристики	Значение характеристики
Рабочий диапазон температур, °С	от плюс 10 до плюс 35
Влажность, %	от 10 до 90
Напряжение питания, В	230/400
Частота напряжения питания, Гц	50/60
Полный срок службы, лет	15
