Назначение: для измерений сопротивления изоляции обесточенных электрических цепей.
Поверка мегаомметра М4100/1

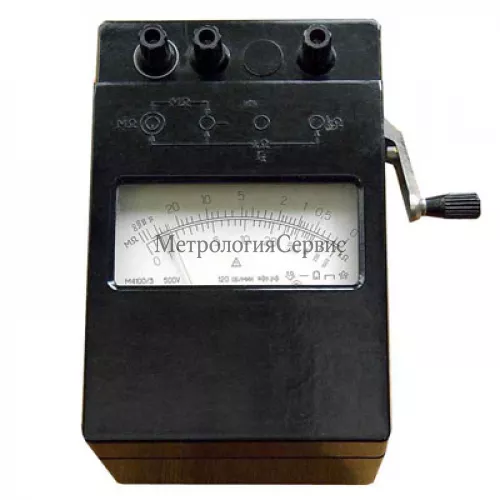

Мегаомметр смонтирован в пластмассовом корпусе. Генератор, выпрямитель и измеритель размещены внутри корпуса. Сверху корпус закрыт крышкой, на которой расположены контактные зажимы.
При вращении рукоятки со скоростью 120 об/мин якорь генератора достигает номинального числа оборотов. На валу якоря помещен центробежный регулятор, обеспечивающий постоянство напряжения при увеличении скорости вращения якоря генератора выше номинальной. С увеличением измеряемого сопротивления шунтирующее влияние цепи рабочей рамки уменьшается, и напряжение на измеряемом сопротивлении приближается к номинальному.
Принцип работы мегаомметра состоит в следующем: постоянный ток от выпрямителя протекает через рамки (рабочую и противодействующую) измерительного механизма, добавочные резисторы и измеряемое сопротивление изоляции. В зависимости от величины измеряемого сопротивления изоляции, протекающий ток в цепи рабочей рамки будет изменяться, что вызовет отклонение подвижной части, на угол, соответствующий измеряемому сопротивлению. Через противодействующую рамку логометра протекает постоянный ток, создающий противодействующий момент.
При измерении сопротивления изоляции на пределе «МО» измеряемое сопротивление подключается к зажимам «Л» (линия) — «обозначение земли» (земля).
При измерении на пределе «КО», перемычка, имеющаяся на одном из соединительных проводов, подсоединяется к зажимам «обозначение земли» — «Л», а измеряемое сопротивление — между зажимами «обозначение земли» — «КО».
