Поверка мегаомметра Megger MIT320

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

64721-16

Производитель / заявитель:

Megger Ltd.

Методика поверки:

МП 64721-16

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 3500 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка мегаомметра Megger MIT320

Назначение:

измерения сопротивления изоляции;
измерения напряжения постоянного и переменного тока;
измерения силы постоянного тока (тока утечки);
измерения электрического сопротивления;
измерения электрической емкости;
измерение частоты.

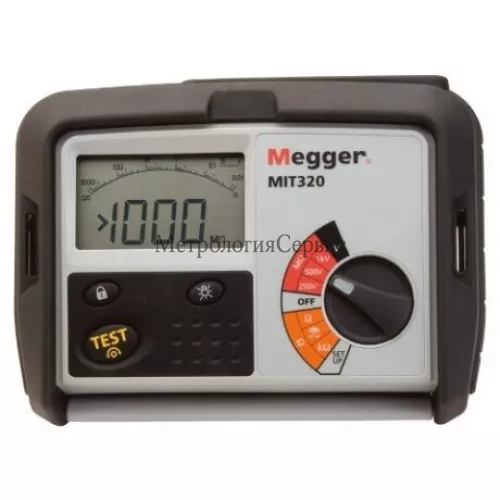

Поверка мегаомметра Megger MIT320

Измерители представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП).

Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на ЖК-дисплее, имеющем основную и вспомогательную шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы. Управление процессом измерения осуществляется встроенным микроконтроллером. Высокое испытательное напряжение формируется импульсным преобразователем из батарей питания. Приборы обладают функцией обнаружения напряжения в исследуемой цепи. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели и функциональные кнопки. Запуск измерений осуществляется кнопкой «Test».

Измерители имеют несколько диапазонов установки выходного напряжения, автоматического выбора диапазона измерений, установки пороговых значений сопротивления изоляции (тест «годен/не годен»).

Кроме этого, ряд модификаций обладают возможностью вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.

Результаты измерений отображаются на ЖК-дисплее в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов связи USB и Bluetooth. Приборы снабжены функциями таймера, подсветки

дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, проверки целостности электрической цепи со звуковой сигнализацией, компенсации сопротивления измерительных проводов, вычисление длины кабеля по измеренной емкости.

Основные узлы измерителей: преобразователь напряжения, измеритель тока, АЦП, микроконтроллер, устройство управления, ЖК-дисплей, схема интерфейсов, источник питания. Конструктивно измерители выполнены ударопрочных корпусах из полипропилена.

На лицевой панели измерителей расположены ЖКИ и органы управления. Измерительные входы расположены на верхней панели. На боковых панелях размещены разъемы питания и порта USB. На задней панели размещен батарейный отсек.

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.

Какая цена Поверка мегаомметра Megger MIT320? Чтобы получить информацию о стоимости «Поверка мегаомметра Megger MIT320», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 64721-16 «Измерители параметров изоляции MIT. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 года.

Средства поверки: вольтметры С503, С504, С505, С506, С508, С509, С511 (рег. № 10194-85); калибраторы электрического сопротивления КС-50к0-10000, КС-100k0-5T0 (рег. № 54539-13); калибратор универсальный Fluke 9100 (рег. № 25985-09), катушки электрического сопротивления Р321, Р331 (рег. № 1162-58); магазин сопротивления Р40102 (рег. № 10547-86). Знак поверки наносится на лицевую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к измерителям параметров изоляции MIT

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 -2-10 Гц.
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

Параметр	Значения
Измерение сопротивления изоляции
Номинальное рабочее напряжение	250В, 500В, 1000В (DC)
Диапазон измерения сопротивления	10 кОм — 999 МОм
Короткое замыкание ток	1,5 мА номинальное
Испытательный ток под напряжением	1мА с мин. пропускным значением сопротивления изоляции, установленным согласно BS7671, HD384 и IEC364
Погрешность (при t 20 °C)	±3%, ±2 цифры до 10 MОм, ±5% до 100 MОм, ±3% до полного масштаба
Тест проводимости / металлосвязь
Измерения	от 0,01 Ом до 99,9 Ом (от 0 до 50О м на аналоговой шкале)
Напряжение разомкнутой цепи	5В ±1В
Короткое замыкание ток	205 мА +10 мА -5 мА
Погрешность (при t 20 °C)	±3% ±2 знака
Измерения	0 — 2/20/200/2 кОм
Напряжение разомкнутой цепи	1.5B ±0.5B
Компенсация смещения нуля	0 – 9 Ом
Звуковой сигнал (диапазон)	настраиваемый 1 Ом – 20 Ом, время срабатывания < 20 мс
Измерение сопротивления (может применяться для проверки диодов)
Диапазон измерений	10 Ом – 1 мОм
Напряжение разомкнутой цепи	5В
Короткое замыкание ток	1.5 мА
Погрешность (при t 20 °C)	±5% ±2 знака до 100 кОм
Рабочее напряжение
Диапазон измерений	От 0 до 600В AC (50/60 Гц) или DC
Погрешность (при t° 20 °C)	±1% ±2 знака DC/AC (50/60 Гц)
Коэффициент температуры	0,1% с каждым °C для всех измерений
Стандартный вольтметр (для всех измерений, кроме режима OFF/выключено)	>25 В AC/DC как вольтметр
Тест блок	Тестирование останавливается в случае регистрации напряжения, превышающего 50В. Автоматическое выключение срабатывает после 10 минут работы тестера в режиме ожидания.
Общие характеристики
Рабочая температура	от -10 °C до +60 °C
Рабочая влажность	93% относительная влажность без конденсации при 40 °C
Хранение данных	от -25 до +70 °C
Интерфейс	USB
Защита от пыли и влаги	IP54
Предохранители	Керамические, с отключающей способностью 500 мА (F) 600В, 32 х 6мм, минимум HBC 10kА. Оповещение в случае отказа предохранителя.
Безопасность	Прибор соответствует стандарту EN61010-1 для 600В с изоляцией фазы относительно земли, Категория III.
Звуковые сигналы	да
Отключение звукового сигнала	да
Подсветка дисплея	да
Подсветка переключателя диапазона	да
Кнопка ручного/авто тестирования	да
Выносной сменный провод	да
Предупреждение о напряжении в сети	да
Кнопка ручного автотестирования	да
Поддержка перезаряжаемых аккумуляторов	да
Источник питания	8 х 1,5 В пальчикового типа IEC LR6 (AA-щелочные). Перезаряжаемые NiCd или NiMH. Уровень батарей постоянно отображается в виде четырех секционной столбиковой диаграммы.
Срок службы аккумуляторов	5000 тестов подряд
Габаритные размеры	203 х 148 х 78 мм
Масса	980 г
