Назначение: для измерений наружных линейных размеров деталей во всех отраслях машиностроительного комплекса в цеховых условиях.
Заменен в 2012 г. на 30741-12
Поверка микрометра 102, 103, 104, 105, 106, 111, 112, 115, 118, 122, 123, 169

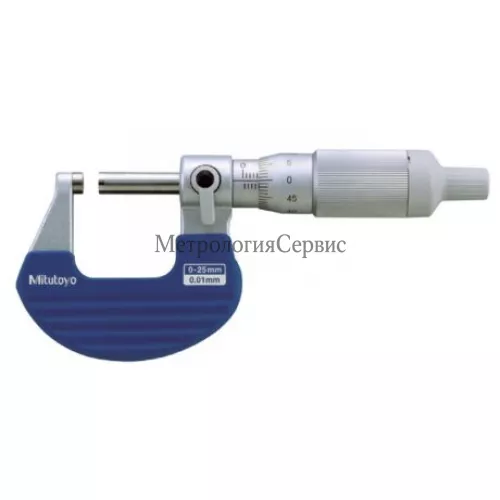

Микрометры серий 102, 103, 104, 105, 106, 111, 112, 115, 118, 122, 123, 169 состоят из скобы, снабженной с одной стороны неподвижной измерительной пяткой. С другой стороны в отверстие скобы запрессован стебель, в котором закреплена резьбовая гайка. Микровинт, перемещающийся в резьбе гайки, снабжен на конце второй измерительной пяткой. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, интервал деления которой равен шагу микровинта (0,5 мм), указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте. Для отсчета долей оборота микровинта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. Шкалы на барабане и стебле хромированы.
Для обеспечения постоянства измерительного усилия микрометры снабжены специальным механизмом, отрегулированным на определенное усилие поворота или проскальзывания. Микрометры серий 102, 103, 104, 105, 106, 111, 112, 115, 118,122,123,169 выпускаются гаммой, состоящей из нескольких типоразмеров, и отличаются диапазоном измерений, конструктивными особенностями (особенностями конструкций скобы, шпинделя, формой и материалом измерительных поверхностей). Размер скобы микрометра соответствует максимальной измеряемой длине и изменяется от одного типоразмера к другому ступенчато через 25 мм.
Измерительные поверхности пяток для повышения износостойкости имеют твердо сплавное покрытие. Отклонение от плоскостности измерительных поверхностей микро метров с ценой деления 0,01 мм составляет 0,6 мкм и 0,3 мкм для микрометров с ценой деления 0,001 мм.
Микрометры серии 102 имеют исполнение, отличающееся наличием дополнительного микрометрического винта, обеспечивающего ход шпинделя 1 мм на один оборот винта; а также исполнение, отличающееся наличием дополнительного микрометрического винта и стопорного устройства, обеспечивающего постоянное усилие. Микрометры серий 104, 105 исполнения Outside Micrometers имеют большой диапазон измерений за счет сменных измерительных наконечников и изменяются от одного типоразмера к другому ступенчато через 50 или 100 мм.
Микрометры серий 106,122,169 имеют невращающийсяшпиндель, дополнительный микрометрическийвинт. Микрометры серии 115 имеют две комбинации измерительныIx поверхностей (сфера-плоскость, сфера-сфера) и служат для измерений толщины изделий типа труб. Микрометры серии 118 имеют три комбинации измерительных поверхностей (плоскость-плоскость, сфера-плоскость, сфера-сфера) и предназначены для измерений толщины листовых материалов, бумаги, пластика, и резиновых изделий. Назначение микрометра определило конструкцию скобы, она выполнена в виде вытянутой горловины глубиной от 100 до 300 мм в зависимости от исполнения.
Микрометры серии 123 предназначены для измерений длины общей нормали зубчатых колес, они имеют измерительные поверхности в виде дисков диаметром 20 мм с толщиной края 0,7 мм, что позволяет при измерении проникать в узкие полости. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 1 мкм для типоразмеров до 100 мм и 1.6 мкм для типоразмеров более 100 мм, отклонение от параллельности 4 мкм для моделей с диапазоном измерений до 50 мм и (4+и50) мкм для типоразмеров до 100 мм и (5+ и75) мкм дли типоразмеров более 100 мм.
