Поверка микрометра гладких 701, 702, 703, 703А, 704, 727

Name: Поверка микрометра гладких 701, 702, 703, 703А, 704, 727
Brand: Harbin Measuring & Cutting Tool Group Co.
Price: 500 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка микрометра гладких 701, 702, 703, 703А, 704, 727

Номер в ГРСИ РФ:

52482-13

Производитель / заявитель:

Harbin Measuring & Cutting Tool Group Co.

Методика поверки:

МП 52482-13

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 500 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка микрометра гладких 701, 702, 703, 703А, 704, 727

Назначение: для измерений наружных линейных размеров деталей во всех отраслях машиностроительного комплекса в цеховых условиях.

Поверка микрометра гладких 701, 702, 703, 703А, 704, 727

Микрометры выпускаются под торговой маркой «Links» производства фирмы Harbin Measuring & Cutting Tool Group Co., Ltd, КНР. или fWKS аносится на паспорт микрометров типографским методом и на барабан или скобу микрометров краской или методом лазерной маркировки.

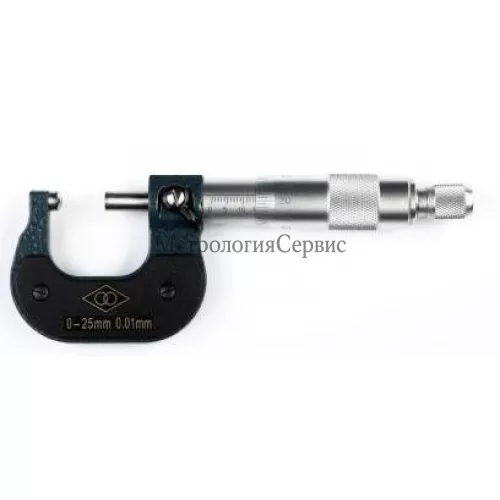

Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток (серии 701, 702, 703, 703А, 727), двух подвижных измерительных пяток (серия 704), микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки.

Микрометры гладкие серий 701, 702, 703, 703 А, 704 имеют отсчет показаний по шкалам стебля и барабана. Отсчетное устройство — микрометрическая головка с ценой деления 0,01мм или 0,001 мм, основанная на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки.

Электронное устройство, представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (INC), выбор абсолютных или относительных измерений (ABS), установка предварительного значения (SET) и др.

Измерительные поверхности оснащены твердым сплавом или сплавом карбида (серия 703А). Для установки микрометров с нижним пределом измерений от 25 мм в начальное положение используется установочная мера. Микрометры комплектуются одной установочной мерой. Скобы микрометров оснащены термоизоляционными накладками для предотвращения влияния тепла рук.

Программное обеспечение

Микрометры гладкие серии 727 имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.

Наименование ПО

Идентифика

ционное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

DCMS

Data Collection and Proceeding Software

1.00.83

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «A» согласно МИ 32862010.

Какая цена Поверка микрометра гладких 701, 702, 703, 703А, 704, 727? Чтобы получить информацию о стоимости «Поверка микрометра гладких 701, 702, 703, 703А, 704, 727», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документом по поверке МП 52482-13 «Микрометры гладкие серий 701, 702, 703, 703А, 704, 727. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г. и включенным в комплект поставки микрометров.

Основные средства поверки:

пластина плоская стеклянная ПИ 60 с отклонением от плоскостности не более 0,09 мкм;
меры длины концевые плоскопараллельные 4-го разряда по МИ 1604-87;
прибор универсальный для измерений длины с допускаемой погрешностью не более 0,30 мкм на всем диапазоне измерений.

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.

Нормативная и техническая документация, устанавливающая требования к микрометрам гладким серий 701, 702, 703, 703А, 704, 727.

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 … 50 мкм».
Техническая документация фирмы-изготовителя.

Серия	Диапазон измерений,	Цена деления,	Предел допускаемой
микрометра	мм	мм	абсолютной погрешности, мкм
701	от 0 до 25 вкл.	0,01	4
	св. 25 до 50 вкл.	0,01	4
	св. 50 до 75 вкл.	0,01	5
	св. 75 до 100 вкл.	0,01	5
	св. 100 до 125 вкл.	0,01	6
	св. 125 до 150 вкл.	0,01	6
702	от 0 до 25 вкл.	0,001	4
	св. 25 до 50 вкл.	0,001	4
	св. 50 до 75 вкл.	0,001	5
	св. 75 до 100 вкл.	0,001	5
703, 703А	св. 150 до 175 вкл.	0,01	7
	св. 175 до 200 вкл.	0,01	7
	св. 200 до 225 вкл.	0,01	8
	св. 225 до 250 вкл.	0,01	8
	св. 250 до 275 вкл.	0,01	9
	св. 275 до 300 вкл.	0,01	9

Серия микрометра	Диапазон измерений, мм	Цена деления, мм	Предел допускаемой абсолютной погрешности, мкм
704	св. 300 до 400 вкл.	0,01	11
	св. 400 до 500 вкл.	0,01	13
	св. 500 до 600 вкл.	0.01	14
	св. 600 до 700 вкл.	0,01	16
	св. 700 до 800 вкл.	0,01	18
	св. 800 до 900 вкл.	0,01	20
	св. 900 до 1000 вкл.	0,01	22

Основные технические характеристики микрометров гладких серии 727

Серия микрометра	Диапазон измерений, мм	Шаг дискретности, мм	Цена деления, мм	Предел допускаемой абсолютной погрешности, мкм
727 исполнение I	от 0 до 25 вкл.	0,001	0,01	4
	св. 25 до 50 вкл.	0,001	0,01	4
	св. 50 до 75 вкл.	0,001	0,01	5
	св. 75 до 100 вкл.	0,001	0,01	5
727 исполнение II	от 0 до 25 вкл.	0,001	—	4
	св. 25 до 50 вкл.	0,001	—	4
	св. 50 до 75 вкл.	0,001	—	5
	св. 75 до 100 вкл.	0,001	—	5

Основные технические характеристики установочных мер к микрометрам

Номинальный размер установочных мер, мм	Допускаемое отклонение длины установочных мер от номинального размера, мкм
25; 50	± 2
75; 100	± 3
125;150	± 4
175;200	± 5
225; 250	± 6
275; 300	± 7
325; 350; 375; 400	± 9
425; 450; 475; 500	± 11
525;575	± 13
625; 675	± 15
725;775	±17
825; 875	± 19
925;975	± 21
