Заказать Поверка микрометра МК, МК Ц, МЗ, МЛ, МТ, МГ
Микрометры предназначены:
- МК, МК Ц — гладкие для измерения наружных размеров изделия;
- МЗ — зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1 мм;
- МЛ — листовые для измерения толщины листов и лент;
- МТ — трубные для измерения толщины стенок труб;
- МГ — головка микрометрическая для измерения перемещения.
- Физическая величина — длина (мм).
Поверка микрометра МК, МК Ц, МЗ, МЛ, МТ, МГ
Принцип действия микрометров МК, МЛ, МЗ, МТ, МГ основан на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси. За один оборот винт перемещается на 0,5 мм и 1,0 мм (для МЛ). Отсчет показаний производится по шкалам, нанесенным на стебле микровинта и барабане или по цифровому электронному устройству.

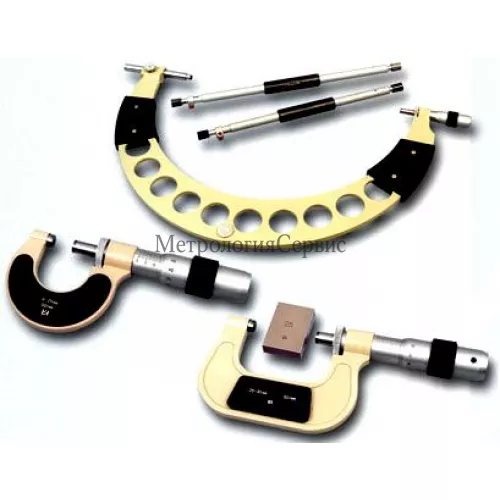

Микрометры (кроме МГ) представляют собой скобу, в которую слева запрессована пятка, а справа — микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.
Микрометр МГ представляет собой микрометрическую головку с трещоткой, предназначенную для использования в качестве отсчётного устройства в стендах и приспособлениях.
Форма измерительной поверхности пяток микрометра МК, МК Ц, МГ плоская; микрометров МЛ и МТ — сферическая; микрометра МЗ — срезанная тарельчатая.
Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки.
У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.
Измерительные поверхности микрометров МК, МК Ц, МЛ, МТ, МГ оснащены твёрдым сплавом. Измерительные поверхности микрометра МЗ закаленные.
В корпусе микрометра МК Ц установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. Справа в корпусе имеется гнездо для подключения системы вывода результатов измерения на внешнее устройство.
Для установки в исходное положение микрометры МК, МК Ц, МЗ с диапазоном измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм должны быть плоскими, а более 300мм -сферическими.
Для того чтобы скобы микрометров МК, МК Ц, МЗ не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки.
Микрометры выпускаются в следующих модификациях, отличающихся друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами, массой и представлены на рисунках 1-6:
- МК — 15 модификаций (МК 25, МК 50, МК 75, МК 100, МК 125, МК 150, МК 175, МК 200, МК 225, МК 250, МК 275, МК 300, МК 400, МК 500, МК 600);
- МК Ц- 4 модификации (МК Ц25, МК Ц50, МК Ц75, МК Ц100);
- МЗ — 4 модификации (МЗ 25, МЗ 50, МЗ 75, МЗ 100);
- МГ — 1 модификация (МГ 25)
Программное обеспечение
отсутствует.
Какая цена Поверка микрометра МК, МК Ц, МЗ, МЛ, МТ, МГ? Чтобы получить информацию о стоимости «Поверка микрометра МК, МК Ц, МЗ, МЛ, МТ, МГ», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
