Назначение: для измерений наружных линейных размеров деталей во всех отраслях машиностроительного комплекса в цеховых условиях.
Поверка микрометра цифрового 293, 323, 331, 340, 342, 369, 389, 395, 406, 422

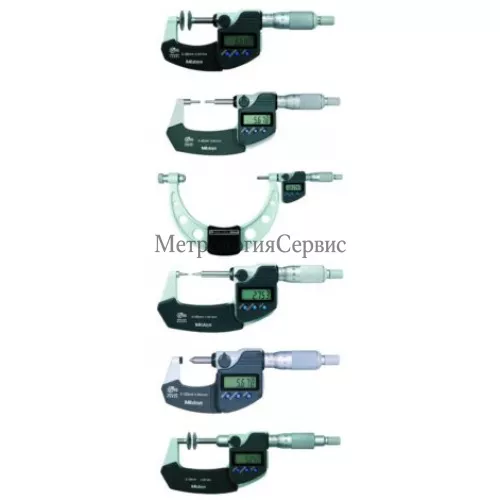

Микрометры цифровые серий 293, 323, 331, 340, 342, 369, 389, 395, 406, 422 состоят из скобы, на которой расположено считывающее устройство с жидкокристаллическим экраном, а также кнопки, с помощью которых осуществляется ряд специальных функций, например, установка начала измерительного диапазона (ORIGIN), возможность удерживать последний результат измерений (HOLD), установка нуля в любом положении шпинделя, что позволяет производить относительные измерения (ZERO) и т. д.
Микрометры цифровые различных серий отличаются друг от друга конструктивными особенностями (конструкцией шпинделя, формой и материалом измерительных поверхностей) и функциональными возможностями.
Микрометры серий 293, 342, 369 и 422 с диапазоном измерения до 300 мм имеют исполнения IP65 (степень защиты от попадания пыли, влаги и смазочно-охлаждающей жидкости). Шкалы на барабане и стебле хромированы.
Микрометры серии 293 (рис. 1 и 2) имеют большое количество типоразмеров, что позволяют производить измерения в диапазоне от 0 до 500 мм. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 0,3 мкм для диапазонов измерения до 300 мм и 0,6 мкм для диапазонов более 300 мм.
Вариант микрометра 293-8хх, в отличие от остальной серии, имеет отклонение от параллельности измерительных поверхностей 2 мкм в диапазоне измерений 0 до 25 мм.
Микрометры серий 293, 369, 422 имеют исполнение Quickmike, отличающееся наличием микрометрического винта с системой ABSOLUTE, обеспечивающего ход шпинделя 10 мм на один оборот винта; а также наличием дополнительного стопорного устройства, обеспечивающего постоянное усилие. Отклонение от параллельности измерительных поверхностей серии 293 исполнения Quickmike составляет 2 мкм для моделей с диапазоном измерений до 80 мм и 3 мкм для типоразмеров 80-105 мм.
Микрометры серии 323 предназначены для измерений длины общей нормали зубчатых колес, они имеют измерительные поверхности в виде дисков диаметром 20-30 мм с толщиной края 0,7-1,0 мм, что позволяет при измерении проникать в узкие зазоры. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 1 мкм для диапазонов измерения до 100 мм и 1,6 мкм для диапазонов более 100 мм. Отклонение от параллельности измерительных поверхностей соответственно 4 мкм для моделей с диапазоном измерений до 50 мм, (4+L/50) мкм для типоразмеров до 100 мм и (5+ L/75) мкм для диапазонов измерения более 100 мм.
Микрометры серии 331 имеют измерительные поверхности диаметром 2 мм и 3 мм и предназначены для измерений в канавках. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 0,3 мкм. Отклонение от параллельности этого типа микрометров составляет 3 мкм для моделей с диапазоном измерений до 100 мм, 4 мкм для типоразмеров от 100 до 200 мм и 5 мкм для типоразмеров от 200 до 300 мм.
Микрометры серии 340 исполнения Outside Micrometers имеют большой диапазон измерений за счет сменных измерительных наконечников. Измерительные поверхности наконечников микрометров серии 293, 340, 389, 395, 406 для повышения износостойкости имеют твердосплавное покрытие. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 0,6 мкм для моделей с диапазоном измерений от 0 до 300 мм и 1 мкм для моделей свыше 300 мм Отклонение от параллельности этого типа микрометров составляет 2 мкм для моделей с диапазоном измерений до 75 мм, 4 мкм для типоразмеров от 75 до 150мм и (2+L/50) мкм для типоразмеров свыше 150 мм.
Микрометры серии 342 имеют заострённые измерительные поверхности и предназначены для измерений в труднодоступных местах, а так же для измерения опрессо-ванных клемм.
Микрометр серии 369 имеет имеют измерительные поверхности в виде дисков диаметром 20 мм с толщиной края 0,7 мм и невращающийся шпиндель, что даёт возможность для измерения мягких материалов, резины, картона, ткани и.т д. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 1 мкм, отклонение от параллельности 4 мкм для моделей с диапазоном измерений до 50 мм и 6 мкм для типоразмеров от 0 до 100 мм. Микрометр в исполнении Quickmike с диапазоном измерения 0-30 мм и 25-55 мм имеет отклонение от параллельности 3 мкм.
Микрометры серии 389 имеют три комбинации измерительных поверхностей (плоскость-плоскость, сфера-плоскость, сфера-сфера) и предназначены для измерений толщины листовых материалов, на большом растоянии от края. Назначение микрометра определило конструкцию скобы, она выполнена в виде вытянутой горловины глубиной от 160 до 300 мм в зависимости от исполнения. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 0,6 мкм для моделей с скобой до 160 мм и 1 мкм для моделей с скобой 330 мм. Отклонение от параллельности этого типа микрометров составляет 3 мкм.
Микрометры серии 395 имеют различные комбинации измерительных поверхностей (сфера-плоскость, сфера-сфера) и служат для измерений толщины изделий типа труб.
Микрометры серии 406 имеют невращающийся шпиндель и дополнительный микрометрический винт. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 0,3 мкм. Отклонение от параллельности составляет 1,6 мкм для моделей с диапазоном измерений от 0 до 25 мм, 2 мкм для типоразмеров от 25 до 50мм, 3 мкм для типоразмеров от 50 до 75мм и 4 мкм для типоразмеров от 75 до 100 мм.
Микрометры серии 422 имеют ножевидные измерительные поверхности и предназначены для измерения в канавках. Отклонение от параллельности этого типа микрометров составляет 3 мкм для моделей с диапазоном измерений до 75 мм и 4 мкм для типоразмеров до 100 мм.
Питание микрометров осуществляется от батареи SR44, для обработки результатов измерений микрометры имеют выход на внешний принтер или на компьютер.
