Поверка моментных ключей электронных КД

Name: Поверка моментных ключей электронных КД
Brand: ЗАО ИнструмРэнд
Price: 5100 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка моментных ключей электронных КД

Номер в ГРСИ РФ:

61882-15

Производитель / заявитель:

ЗАО ИнструмРэнд

Методика поверки:

МИ 2593 - 2000

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 5100 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка моментных ключей электронных КД

Назначение: для измерения крутящего момента силы затяжки резьбовых соединений с правой и левой резьбой, в том числе для проверки крутящего момента силы затяжки резьбовых соединений по методу трогания с места, с цифровой индикацией в режимах текущего и максимального значений по ГОСТ Р 51254-99.

Ключи могут использоваться при сборочных операциях в автостроении, машиностроении, электромашиностроении, техническом обслуживании и ремонте промышленных изделий

Поверка моментных ключей электронных КД

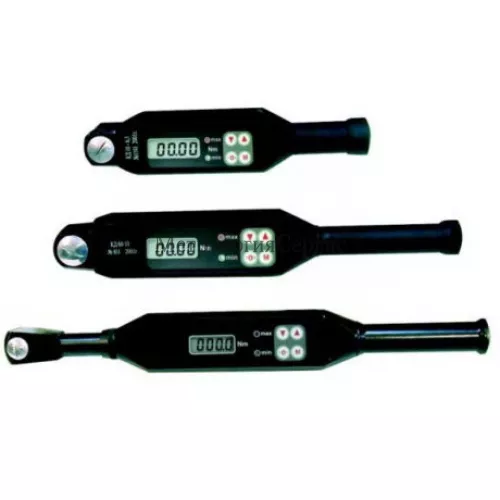

Ключ является модульным устройством и выполнен в виде законченного функционального узла.

Ключ состоит из четырех основных модулей: рукоятки, корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы в ходе затяжки.

Панель управления с функциональными клавишами, датчика момента. Режим активации работы запускается любой кнопкой. Кнопками «-» «+» устанавливаются диапазон измеряемого крутящего момента. Кнопкой «М» устанавливается режим работы. Кнопкой «0» обнуляются результаты замеров.

Ключи КД выпускаются разных модификаций. Все модификации отличаются диапазоном измерений, дискретностью, габаритными размерами, массой, размером присоединительного квадрата.

Состояние цикла затяжки представлено светодиодами 2х цветов (зеленый, красный) и сопровождается звуковым сигналом.

Светодиоды и звуковой сигнал работают в следующих режимах (таблица 1).

Режим	Конструктивные особенности
Зеленый светодиод	Крутящий момент достиг Min
Красный светодиод	Крутящий момент превысил Max
Звуковой сигнал	Крутящий момент достиг установленного значения Min

Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.

Программное обеспечение

Программное обеспечение (ПО) является составной частью ключей, позволяющее пользователю работать в следующих режимах: режим текущего измерения, режим пиковых значений, режим установки поля допуска моментов затяжки.

Таблица 2 — Идентификационные данные программного обеспечения машин

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программ-много обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

IED

Встроенное

v1.01

0x65E3

CRC16

Защита программного обеспечение от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Какая цена Поверка моментных ключей электронных КД? Чтобы получить информацию о стоимости «Поверка моментных ключей электронных КД», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МИ 2593 — 2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».

Перечень эталонов, применяемых при поверке:

установки поверочные 2-го разряда по ГОСТ Р 8.752 — 2011 с относительной погрешностью не более ± 0,5 %.

Сведения о методах измерений

Методики измерений содержатся в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к ключам моментным электронным КД

ГОСТ Р 51254 — 99 Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия.
ТУ 3926-012-18178253-2015 Ключи моментные электронные КД.
ГОСТ Р 8.752 — 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы.
МИ 2593 — 2000 Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки.

Наименование характеристик	Значение характеристик
Наименование характеристик	КД 10-6,3	КД 20-6,3	КД 60-10	КД 120-13	КД 200-13	КД 500-20	КД 1000-25
Диапазон измерений, Н- м	2-10	4-20	12-60	24-120	40-200	100-500	200-1000
Пределы основной относительной погрешности измерения крутящего момента силы, %	± 2
Дискретность, Н- м	0,01	0,02	0,05	0,1	0,2	0,5	1,0

Размер присоединительного квадрата под сменные головки, мм	6,3	10	12,5		20	25
Напряжение питания, В	6	4,5
Габаритные размеры (длина), не более, мм	250	410	410	600	1200	1800
Масса, не более, кг	0,9	1,2	1,4	2	8,2	9,3
Рабочие условия эксплуатации: температура окружающего воздуха,°С относительная влажность воздуха	от 5 до 40 до 75 % при 35 °С
Средняя наработка на отказ, циклов	10000
Средний срок службы, лет	6
