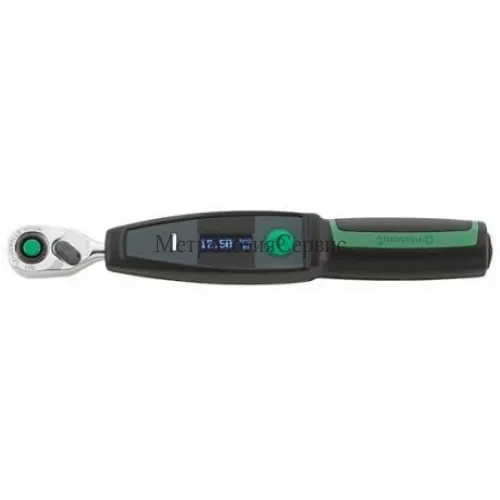

Поверка моментных ключей электронных Stahlwille, серий 701, 712, 713, 714, 730D, 766

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

68437-17

Производитель / заявитель:

STAHLWILLE Eduard Wille GmbH & Co. KG

Методика поверки:

МИ 2593-2000

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 1100 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка моментных ключей электронных Stahlwille, серий 701, 712, 713, 714, 730D, 766

Назначение: для измерений крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.

Поверка моментных ключей электронных Stahlwille, серий 701, 712, 713, 714, 730D, 766

Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в головке ключей, при приложении к ключам крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика, которое поступает в микроконтроллер, где происходит его преобразование в значение крутящего момента силы, приложенного к ключам.

Ключи состоят из корпуса, рукоятки, дисплея и клавиш управления, головки с жестко прикрепленной трещоткой или торцевым присоединительным квадратом с шариковым фиксатором или присоединительным прямоугольником под различные сменные насадки.

Выпускаемые модификации ключей различаются между собой внешним видом, диапазоном и погрешностью измерений, габаритными размерами, массой, а также некоторыми другими техническими характеристиками. Индекс R, присутствующий в наименовании модификаций, означает наличие головки с жестко прикрепленной трещоткой.

Какая цена Поверка моментных ключей электронных Stahlwille, серий 701, 712, 713, 714, 730D, 766? Чтобы получить информацию о стоимости «Поверка моментных ключей электронных Stahlwille, серий 701, 712, 713, 714, 730D, 766», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».

Основные средства поверки:

эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 % для ключей серии 701; ПГ ±0,25% для ключей всех остальных серий.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
МИ 2593-2000 Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки
Техническая документация «STAHLWILLE Eduard Wille GmbH & Co. KG», Германия

Модификация	Диапазон измерений крутящего момента силы, Н-м	Пределы допускаемой относительной погрешности измерений крутящего момента силы, %	Цена деления шкалы, Нм
701/2	от 1 до 20	±4	0,1
712/6	от 3 до 60	±1	0,01
712R/6	от 3 до 60		0,01
713/6	от 3 до 60		0,01
713/20	от 10 до 200		0,01
713/40	от 20 до 400		0,01
713R/6	от 3 до 60		0,01
713R/20	от 10 до 200		0,01
713R/40	от 20 до 400		0,01
714/1	от 1 до 10	±2	0,1
714/2	от 2 до 20		0,1
714/4	от 4 до 40		0,1
714/6	от 6 до 60		0,1
714/10	от 10 до 100		0,2
714/20	от 20 до 200		0,5
714/40	от 40 до 400		1,0
714/65	от 65 до 650		1,0
714/80	от 80 до 800		2,0
714/100	от 100 до 1000		2,0
714R/1	от 1 до 10		0,1
714R/2	от 2 до 20		0,1
714R/4	от 4 до 40		0,1
714R/6	от 6 до 60		0,1
714R/10	от 10 до 100		0,2
714R/20	от 20 до 200		0,5
714R/40	от 40 до 400		1,0
714R/65	от 65 до 650		1,0
714R/80	от 80 до 800		2,0
714R/100	от 100 до 1000		2,0
730D/10	от 10 до 100		0,2
730D/20	от 20 до 200		0,5
730D/40	от 40 до 400		1,0
730D/65	от 65 до 650		1,0
730DII/65	от 65 до 650		1,0
730D/80	от 80 до 800		1,0
730D/100	от 100 до 1000		1,0

Модификация	Диапазон измерений крутящего момента силы, Нм	Пределы допускаемой относительной погрешности измерений крутящего момента силы, %	Цена деления шкалы, Нм
730DR/10	от 10 до 100		0,2
730DR/20	от 20 до 200		0,5
730DR/40	от 40 до 400		1,0
730DR/65	от 65 до 650		1,0
730DRII/65	от 65 до 650		1,0
730DR/80	от 80 до 800		1,0
730DR/100	от 100 до 1000		1,0
766/1	от 1 до 10		0,1
766/2	от 2 до 20		0,1
766/4	от 4 до 40		0,1
766/6	от 6 до 60		0,1
766/10	от 10 до 100		0,2
766/20	от 20 до 200		0,5
766/40	от 40 до 400	±2	1,0
766/65	от 65 до 650		1,0
766/80	от 80 до 800		2,0
766/100	от 100 до 1000		2,0
766R/1	от 1 до 10		0,1
766R/2	от 2 до 20		0,1
766R/4	от 4 до 40		0,1
766R/6	от 6 до 60		0,1
766R/10	от 10 до 100		0,2
766R/20	от 20 до 200		0,5
766R/40	от 40 до 400		1,0
766R/65	от 65 до 650		1,0
766R/80	от 80 до 800		2,0
766R/100	от 100 до 1000		2,0

Основные технические характеристики

Модификация	Диапазон измерений крутящего момента силы, Н-м	Размер внутреннего присоединительного прямоугольника, мм (дюйм)	Масса, г, не более	Г абаритные размеры (ДхШхВ), мм, не более
701/2	от 1 до 20	6,35 (1/4)*	145	210,0x22,6x10,0
712/6	от 3 до 60	9x12	709	378,0x28,0x23,0
712R/6	от 3 до 60	9,5 (3/8)*	856	410,5x33,0x24,0
713/6	от 3 до 60	9x12	709	378,0x28,0x23,0
713/20	от 10 до 200	14x18	1250	608,0x28,0x23,0
713/40	от 20 до 400	14x18	1822	838,0x28,0x23,0
713R/6	от 3 до 60	9,5 (3/8)*	856	410,5x33,0x24,0
713R/20	от 10 до 200	12,7 (1/2)*	1552	654,5x43,0x26,0
713R/40	от 20 до 400	19,1(3/4)*	2332	888,0x50,0x31,5

Продолжение таблицы 2
Модификация	Диапазон измерений крутящего момента силы, Нм	Размер внутреннего присоединительного прямоугольника, мм (дюйм)	Масса, г, не более	Г абаритные размеры (ДxШxВ), мм, не более
714/1	от 1 до 10	9x12	370	226,0x28,0x23,0
714/2	от 2 до 20	9x12	380	226,0x28,0x23,0
714/4	от 4 до 40	9x12	420	252,0x28,0x23,0
714/6	от 6 до 60	9x12	810	393,0x28,0x23,0
714/10	от 10 до 100	9x12	1085	466,0x28,0x23,0
714/20	от 20 до 200	14x18	1361	547,0x28,0x23,0
714/40	от 40 до 400	14x18	1765	687,0x28,0x23,0
714/65	от 65 до 650	22x28	3222	890,0x30,6x25,6
714/80	от 80 до 800	22x28	4572	1158,0x30,6x25,6
714/100	от 100 до 1000	22x28	4990	1343,0x30,6x25,6
714R/1	от 1 до 10	6,35 (1/4)*	432	253,5x22,0x13,8
714R/2	от 2 до 20	6,35 (1/4)*	442	253,5x22,0x13,8
714R/4	от 4 до 40	6,35 (1/4)*	482	279,5x22,0x13,8
714R/6	от 6 до 60	9,5 (3/8)*	965	425,5x33,0x24,0
714R/10	от 10 до 100	12,7 (1/2)*	1232	498,5x33,0x24,0
714R/20	от 20 до 200	12,7 (1/2)*	1663	593,5x43,0x26,0
714R/40	от 40 до 400	19,1(3/4)*	2275	737,0x50,0x31,5
714R/65	от 65 до 650	19,1(3/4)*	5137	975,0x61,0x35,0
714R/80	от 80 до 800	19,1(3/4)*	6487	1251,0x76,0x42,0
714R/100	от 100 до 1000	19,1(3/4)*	6905	1436,0x76,0x42,0
730D/10	от 10 до 100	9x12	1085	467,0x28,0x23,0
730D/20	от 20 до 200	14x18	1361	548,0x28,0x23,0
730D/40	от 40 до 400	14x18	1765	688,0x28,0x23,0
730D/65	от 65 до 650	14x18	3300	870,0x30,6x25,6
730DII/65	от 65 до 650	22x28	3224	892,0x30,6x25,6
730D/80	от 80 до 800	22x28	4577	1160,0x30,6x25,6
730D/100	от 100 до 1000	22x28	4995	1344,0x30,6x25,6
730DR/10	от 10 до 100	12,7 (1/2)*	1232	501,0x33,0x24,0
730DR/20	от 20 до 200	12,7 (1/2)*	1663	594,5x43,0x26,0
730DR/40	от 40 до 400	19,1(3/4)*	2232	738,0x50,0x31,5
730DR/65	от 65 до 650	19,1(3/4)*	3767	929,0x58,0x36,0
730DRII/65	от 65 до 650	19,1(3/4)*	3994	977,0x61,0x35,0
730DR/80	от 80 до 800	19,1(3/4)*	6492	1253,0x76,0x42,0
730DR/100	от 100 до 1000	19,1(3/4)*	6910	1437,0x76,0x42,0
766/1	от 1 до 10	9x12	370	226,0x28,0x23,0
766/2	от 2 до 20	9x12	380	226,0x28,0x23,0
766/4	от 4 до 40	9x12	420	252,0x28,0x23,0
766/6	от 6 до 60	9x12	810	393,0x28,0x23,0
766/10	от 10 до 100	9x12	1085	466,0x28,0x23,0
766/20	от 20 до 200	14x18	1361	547,0x28,0x23,0
766/40	от 40 до 400	14x18	1765	687,0x28,0x23,0
766/65	от 65 до 650	22x28	3222	890,0x30,6x25,6
766/80	от 80 до 800	22x28	4572	1158,0x30,6x25,6
766/100	от 100 до 1000	22x28	4990	1343,0x30,6x25,6

Продолжение таблицы 2
Модификация	Диапазон измерений крутящего момента силы, Нм	Размер внутреннего присоединительного прямоугольника, мм (дюйм)	Масса, г, не более	Г абаритные размеры (ДхШ*В), мм, не более
766R/1	от 1 до 10	6,35 (1/4)*	432	253,5x22,0x13,8
766R/2	от 2 до 20	6,35 (1/4)*	442	253,5x22,0x13,8
766R/4	от 4 до 40	6,35 (1/4)*	482	279,5x22,0x13,8
766R/6	от 6 до 60	9,5 (3/8)*	965	425,5x33,0x24,0
766R/10	от 10 до 100	12,7 (1/2)*	1232	498,5x33,0x24,0
766R/20	от 20 до 200	12,7 (1/2)*	1663	593,5x43,0x26,0
766R/40	от 40 до 400	19,1(3/4)*	2275	737,0x50,0x31,5
766R/65	от 65 до 650	19,1(3/4)*	5137	975,0x61,0x35,0
766R/80	от 80 до 800	19,1(3/4)*	6487	1251,0x76,0x42,0
766R/100	от 100 до 1000	19,1(3/4)*	6905	1436,0x76,0x42,0
* — размер присоединительного квадрата

Основные технические характеристики

Наименование характеристики	Значение
Наработка на отказ, циклов, не менее	5000
Диапазон рабочих температур, °С	от -10 до +60
