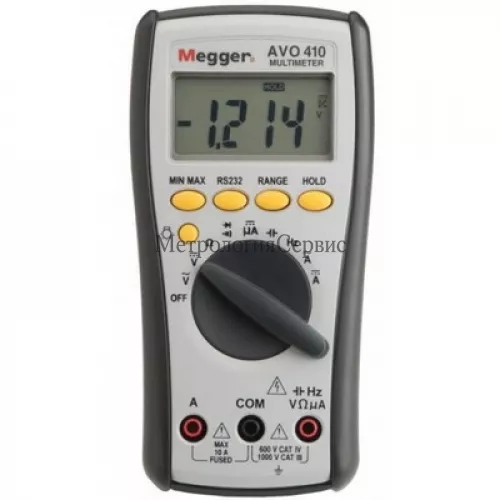

Поверка мультиметра Megger AVO410

Name: Поверка мультиметра Megger AVO410
Brand: Megger Ltd.
Price: 3500 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка мультиметра Megger AVO410

Номер в ГРСИ РФ:

52737-13

Производитель / заявитель:

Megger Ltd.

Методика поверки:

МП 52737-13

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 3500 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка мультиметра Megger AVO410

Назначение:

измерения напряжения, силы и частоты переменного тока;
измерения напряжения и силы постоянного тока;
измерения электрического сопротивления и проверки целостности электрических цепей;
измерения электрической емкости;
измерения сопротивления изоляции;
измерения силы тока и времени срабатывания устройств защитного отключения (УЗО);
измерения напряжения прикосновения;
измерения полного сопротивления линии, контура и расчета тока короткого замыкания;
измерения сопротивления заземления;
проверки правильности чередования фаз.,

Поверка мультиметра Megger AVO410

Принцип работы тестеров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее. Управление процессами измерений осуществляется при помощи встроенного микропроцессора.

Принцип действия тестеров в режиме измерения малых сопротивлений основан на измерении падения напряжения на испытываемом участке цепи, при пропускании через него известного тока. Измерения малых сопротивлений при испытательном токе 200 мА производятся с автоматическим инвертированием полярности испытательного тока. Измерения малых сопротивлений при испытательном токе 15 мА производятся без инвертирования полярности испытательного тока. Этот режим измерения используется для проверки цепей, обладающих большой индуктивностью (электродвигатели, трансформаторы и т.д.).

Принцип действия тестеров в режиме измерения сопротивления изоляции основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

При измерении параметров УЗО тестеры генерируют медленно нарастающий дифференциальный ток до момента срабатывания выключателя. При этом измеряются величина этого тока, а также интервал времени с момента генерации тока до момента срабатывания УЗО.

Какая цена Поверка мультиметра Megger AVO410? Чтобы получить информацию о стоимости «Поверка мультиметра Megger AVO410», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 52737-13 «Тестеры электрические многофункциональные AV0410, MFT1501/2, MFT1502/2, MFT1552, MFT1553, MFT1815, MFT1825, MFT1835. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.

Средства поверки: калибратор универсальный Fluke 9100; киловольтметры электростатические С506, С508, С510 (кл. т. 0,5); мера-имитатор Р40116 (кл. т. 0,05 — 0,2); мультиметр цифровой Fluke 83-V (± 1 %); калибратор времени отключения УЗО БЯ8-2 (± (0,2 — 0,5) %); магазин мер сопротивлений проводников присоединения к земле и выравнивания потенциалов 0D-2-D (± 0,5 %); магазин мер сопротивлений петли короткого замыкания ММС-1 (± 0,1 %); магазин мер сопротивлений заземления 0D-2-D6b/5W (± 0,5 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к тестерам электрическим многофункциональным AVO410, MFT1501/2, MFT1502/2, MFT1552, MFT1553, MFT1815, MFT1825, MFT1835

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
Техническая документация фирмы «Megger Limited», Великобритания.

Параметр	Значение
Напряжение
Диапазон напряжений постоянного / переменного тока	600 мВ
	6 В
	60 В
	600 В
Напряжение постоянного тока	1000 В
Напряжение переменного тока	750 В
Погрешность постоянного тока*	± (0,5% + 2 цифры) * Погрешность выражена, как ± (% от показания + число цифр) при температуре 23?C ±5?C и относительной влажности менее 80%
Погрешность переменного тока	Синусоидальное напряжение 50/60 Гц только для диапазона 600,0 мВ, ± (0,9% + 5 цифр), 50 Гц 500 Гц * 1
Защита от перегрузки по напряжению	Напряжение постоянного тока 1000 В или переменного тока
Входной импеданс	10 M? // менее 100 пФ
Коэффициент подавления синфазных помех / Коэффициент подавления помех нормального вида
Напряжение переменного тока	Коэффициент подавления синфазных помех >60 дБ при постоянном токе, 50 Гц/60 Гц
Напряжение постоянного тока	Коэффициент подавления синфазных помех >100 дБ при постоянном токе, 50 Гц/60 Гц
Коэффициент подавления помех нормального вида	>50 дБ при постоянном токе, 50 Гц/60 Гц
Тип преобразования параметров переменного тока	Отклик в виде действительного среднеквадратического значения, откалиброванный при подаче на вход синусоидального сигнала при числе единиц счета ниже 4000. Свыше 4000 единиц счета добавьте к погрешности величину 0,6%. Для несинусоидальных сигналов при числе единиц счета ниже 2000 обращайтесь к следующему соотношению: ±1,5% дополнительная ошибка для коэффициента формы сигнала от 1,4 до 3
Коэффициент формы	Коэффициент формы = отношению пика, измеренного сигнала, к среднеквадратическому значению сигнала основной гармоники
Ток
Диапазон тока для цепей постоянного / переменного тока	600 мкА
	6000 мкА
	60 А
	10 А
Погрешность для постоянного тока	± (1,0% + 2 цифры)
Погрешность для переменного тока (60 А, 10 А)	± (1,5% + 6 цифр), 50 Гц 500 Гц * * Тип преобразования и дополнительные технические характеристики таки же, что и при измерении напряжения переменного/постоянного тока.
Нагрузка по напряжению	600 мкА, 6000 мкА: <4 мВ/?A
Нагрузка по напряжению	60 А, 10 А: 2 В макс.
Защита от перегрузки по току	Вход ампер: Быстро перегорающий предохранитель 10 A (500 В)
Защита от перегрузки по току	Вход ? А: 600 В (среднеквадратическое значение)
Сопротивление
Диапазон сопротивлений	600 Ом (<10 цифровая прокрутка)
	60 кОм
	600 кОм
	6 МОм
	60 МОм (<100 цифровая прокрутка)
Погрешность	600 Ом, 6 кОм, 60 кОм, 600 кОм: ± (0,7% + 2 цифры)
	6 МОм: ± (1,0% + 2 цифры)
	60 МОм: ± (1,5% + 2 цифры)
Защита от перегрузки	600 В (среднеквадратическое значение)
Напряжение разомкнутой цепи	Примерно –1,3 В
Проверка диодов и целостности цепи
Диапазон	Диод
Разрешение	10 мВ
Погрешность	±1,5% (Для напряжений 0,4 В 0,8 В)
Максимальный испытательный ток	1,5 мА
Максимальное напряжение разомкнутой цепи	3 В
Защита от перегрузки	600 В (среднеквадратическое значение)
Целостность цепи	Встроенный зуммер будет звучать, когда сопротивление будет примерно менее 500 ?. Время отклика примерно 100 мс.
Частота
Диапазон частот	6000 Гц
	60 кГц
	600 кГц
	6 МГц
	60 МГц
Чувствительность	6000 Гц, 60 кГц, 600 кГц: 100 мВ (среднеквадратическое значение)
	6 МГц: 250 мВ (среднеквадратическое значение)
	60 МГц: 1 В (среднеквадратическое значение)
	Менее 20 Гц, чувствительность 1,5 В (среднеквадратическое значение)
	Максимальная чувствительность <5 В (среднеквадратическое значение)
Погрешность	0,1% + 1 цифра
Защита от перегрузки	600 В (среднеквадратическое значение)
Емкость
Диапазон	6000 пФ
	60 нФ
	600 нФ
	6 мкФ
	60 мкФ
	600 мкФ
	6 мФ
Погрешность	± (1,9% + 8 цифр)
Защита от перегрузки	600 В (среднеквадратическое значение)
Общие данные
Автовыключение питания	Если не используется более 10 мин
Дисплей	6000 единиц счета с обновлением 1,5/с
Индикация полярности	Автоматическая, положительная предполагается, отрицательная указывается
Индикация выхода за диапазон	Символ “OL” или “–OL”
Индикация низкого напряжения батареи	Отображается, когда напряжение батареи падает ниже рабочего напряжения
Рабочая температура и влажность	Без конденсации влаги <=10°C, 11°C ~ 30°C (относительная влажность <=80%)
	31°C ~ 40°C (относительная влажность <= 75%)
	41°C ~ 50°C (относительная влажность <=45%)
Температура хранения	От -20?C до 60?C, относительная влажность от 0 до 80% при удалении батареи из прибора
Температурный коэффициент	0,15 x (точность по техническим характеристикам) / ?C, <18 ?C или >28 ?C
Безопасность	Этот прибор соответствует стандарту IEC61010 CATIV 600 V
Требования к питанию	Стандартная батарея напряжением 9 В типа PP3, NEDA 1604, IEC6F22, JIS006P
Время непрерывной работы батареи	300 часов для щелочной батареи
Габаритные размеры	76x158x38 мм без держателя
Габаритные размеры	82x164x44 мм с держателем
Масса	522 г.
