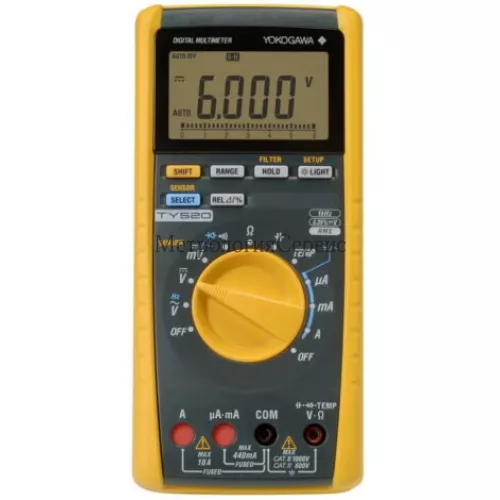

Назначение: для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты напряжения переменного тока, температуры с помощью термопар при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Принцип действия мультиметров основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя. Измерение сигналов от термопары типа К, последующем математическом преобразовании и отображении результатов измерений в единицах температуры, согласно ГОСТ Р 8.585-2001.
Конструктивно мультиметры выполнены в пластмассовом корпусе, имеют 5-разрядный жидкокристаллический дисплей с возможностью подсветки, переключатель режимов работы и входные разъемы с функцией механической защиты токовых разъемов от использования не по назначению. Так же дисплей дополнительно отображает измеряемую величину в виде линейной гистограммы, которая индицируется под цифровым значением измеряемой физической величины. В мультиметрах установлены съемные предохранители номиналом 440 мА и 10 А. Питание мультиметра осуществляется от 4-х стандартных батареек типа «АА» (R6).
Модели мультиметров идентичны по управлению и отличаются друг от друга функциональными возможностями.
Мультиметры обладают функциями (в зависимости от серии и модели) автоматического и ручного выбора поддиапазона измерений, прозвона цепи, тестирования диода, удержания показаний, связи с компьютером с помощью интерфейса-USB (дополнительная опция) или вывода информации на печатающее устройство по интерфейсу RS-232 (дополнительная опция). Помимо вышеперечисленных функций модель ТY530 позволяет регистрировать минимальные, усредненные и максимальные значения измерений с возможностью сохранения их во внутреннюю память, модель ТY720 имеет расширенный частотный диапазон измерений переменных напряжений и токов, функцию измерения электрического сопротивления постоянному току (малой мощности).
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО). БПО устанавливается в энергонезависимую память мультиметров на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Идентификационные данные (признаки) | Значение | |
серия TY500 | серия TY700 | |
Идентификационное наименование ПО | 99-1061B(Y) | 99-1062C |
Номер версии (идентификационный номер ПО) | 1.01 и выше | 1.03 и выше |
Цифровой идентификатор ПО | — | — |
Защита мультиметров от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Защита ПО мультиметров от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Какая цена Поверка мультиметра цифрового TY500, TY700? Чтобы получить информацию о стоимости «Поверка мультиметра цифрового TY500, TY700», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется в соответствии с документом МП 61830-15 «Мультиметры цифровые серий ТY500, TY700. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2015 г. Основные средства поверки:
Измеряемая величина | Верхние пределы диапазонов измерений | Разре
шение |
Пределы допускаемой основной погрешности измерений | |||
постоянный ток | диапазон частот от 50 до 60 Гц | диапазон частот от 40 до 500 Гц | диапазон частот от 500 Гц до 1 кГц | |||
Напря
жение посто янного/ пере менного тока |
0,6 В | 0,1 мВ | ± (0,0009-U + 0,2) мВ | ± (0,005-U + 0,5) мВ | ± (0,01-U + 0,5) мВ | ± (0,015-U + 0,5) мВ |
6 В | 1 мВ | ± (0,0009-U + 2) мВ | ± (0,005-U + 5) мВ | ± (0,01-U + 5) мВ | ± (0,015-U + 5) мВ | |
60 В | 10 мВ | ±(0,0009-U + 20) мВ | ± (0,005-U + 50) мВ | ± (0,01-U + 50) мВ | ± (0,015-U + 50) мВ | |
600 В | 0,1 В | ± (0,0009-U + 0,2) В | ± (0,005-U + 0,5) В | ± (0,01-U + 0,5) В | ± (0,015-U + 0,5) В | |
1000 В | 1 В | ± (0,0015 •U + 2) В | ± (0,005-U + 5) В | ± (0,01-U + 5) В | — | |
Сила
посто янного/ пере менного тока |
600 мкА | 0,1 мкА | ± (0,002-I + 0,2) мкА | ± (0,0075-1 + 0,5) мкА | ± (0,015-I + 0,5) мкА | |
6 мА | 1 мкА | ± (0,002-I + 2) мкА | ± (0,0075-I + 5) мкА | ± (0,015-I + 5) мкА | ||
60 мА | 10 мкА | ± (0,002-I + 20) мкА | ± (0,0075-I + 50) мкА | ± (0,015-I + 50) мкА | ||
440 мА | 0,1 мА | ± (0,005-I + 0,5) мА | ± (0,0075-I + 0,5) мА | ± (0,015-I + 0,5) мА | ||
6 А | 1 мА | ± (0,005-I + 5) мА | ± (0,0075-I + 5) мА | ± (0,015-I + 5) мА | ||
10 А | 10 мА | ± (0,005-! + 50) мА | ± (0,0075-I + 50) мА | ± (0,015-I + 50) мА |
Примечания:
U, I — измеряемые значения соответственно напряжения и силы постоянного/переменного тока, выраженные в единицах, указанных в формулах для расчета погрешности.
Измеряемая величина | Верхние пределы диапазонов измерений | Разреше
ние |
Пределы допускаемой основной погрешности измерений |
TY520 TY530 | |||
Электрическое сопротивление постоянному току | 600 Ом | 0,1 Ом | ± (0,004-R + 0,1) Ом |
6 кОм | 1 Ом | ± (0,004-R + 1) Ом | |
60 кОм | 10 Ом | ± (0,004-R + 10) Ом | |
600 кОм | 100 Ом | ± (0,004-R + 100) Ом | |
6 МОм | 1 кОм | ± (0,005-R + 1) кОм | |
60 МОм: до 40 МОм свыше 40 МОм | 10 кОм | ± (0,01 •R + 20) кОм ± (0,02-R + 20) кОм | |
Температура при помощи термопар типа К | от минус 50 до плюс 600 °С | 0,1 °С | ± (0,02 Т + 2) °С (без учета погрешности термопары) |
Электрическая
емкость |
10 нФ | 10 пФ | ± (0,02-C + 100) пФ |
100 нФ | 100 пФ | ± (0,02-C + 500) пФ | |
1 мкФ | 1 нФ | ± (0,02-C + 5) нФ | |
10 мкФ | 10 нФ | ± (0,02-C + 50) нФ | |
100 мкФ | 100 нФ | ± (0,03-C + 500) нФ | |
1 мФ | 1 мкФ | ± (0,03-C + 5) мкФ | |
Частота напряжения переменного тока | от 10 до 99,99 Гц | 0,01 Гц | ± (0,0002-f + 0,01) Гц |
от 90 до 999,9 Гц | 0,1 Гц | ± (0,0002-f + 0,1) Гц | |
от 0,9 до 9,999 кГц | 1 Гц | ± (0,0002-f + 1) Гц | |
от 9 до 99,99 кГц | 10 Гц | ± (0,0002-f + 10) Гц | |
Примечания:
R, T, С, f — значения соответствующей измеряемой величины, выраженные в единицах, указанных в формулах для расчета погрешности. |
Измеряемая
величина |
Диапазон
измерений |
Разреше
ние |
Пределы допускаемой основной погрешности измерений (А) | |
модель TY710 | модель TY720 | |||
Напряжение
постоянного тока |
от 0 до 0,05 В | 1 мкВ | ± (0,0005-U + 10) мкВ | |
от 0 до 0,5 В | 10 мкВ | ± (0,0002-U + 20) мкВ | ||
от 0 до 2,4 В | 100 мкВ | ± (0,0002-U + 0,2) мВ | ||
от 0 до 5 В | 0,1 мВ | ± (0,00025U + 0,5) мВ | ||
от 0 до 50 В | 1 мВ | ± (0,0003-U +2) мВ | ||
от 0 до 500 В | 10 мВ | ± (0,0003-U + 20) мВ | ||
от 0 до 1000 В | 100 мВ | ± (0,0003- | U + 0,2) В | |
Напряжение переменного тока, диапазон частот от 10 до 20 Гц | св.5 до 50 мВ | 1 мкВ | — | ± (0,02 (0,04)-U + 80) мкВ |
св. 25 до 500 мВ | 10 мкВ | ± (0,015-U + 0,3) мВ | ± (0,01 (0,02)-U + 0,3) мВ | |
св.0,25 до 5 В | 100 мкВ | ± (0,015-U + 3) мВ | ± (0,01 (0,02)-U + 3) мВ | |
св. 2,5 до 50 В | 1 мВ | ± (0,015-U + 30) мВ | ± (0,01 (0,02)-U + 30) мВ | |
св. 25 до 500 В | 10 мВ | ± (0,015-U + 0,3) В | ± (0,01 (0,02)-U + 0,3) В | |
св.100 до 1000 В | 100 мВ | ± (0,015-U + 3) В | ± (0,01 (0,02)-U + 3) В |
Измеряемая
величина |
Диапазон
измерений |
Разреше
ние |
Пределы допускаемой сти изме | основной погрешно-рений (А) |
модель TY710 | модель TY720 | |||
Напряжение переменного тока, диапазон частот от 20 Гц до 1 кГц | св.5 до 50 мВ | 1 мкВ | — | ± (0,004-U + 40) мкВ |
св. 25 до 500 мВ | 10 мкВ | ± (0,007-U + 0,3) мВ | ± (0,004-U + 0,3) мВ | |
св.0,25 до 5 В | 100 мкВ | ± (0,007-U + 3) мВ | ± (0,004-U + 3) мВ | |
св. 2,5 до 50 В | 1 мВ | ± (0,007-U + 30) мВ | ± (0,004-U + 30) мВ | |
св. 25 до 500 В | 10 мВ | ± (0,007-U + 0,3) В | ± (0,004-U + 0,3) В | |
св.100 до 1000 В | 100 мВ | ± (0,007-U + 3) В | ± (0,004-U + 3) В | |
Напряжение переменного тока, диапазон частот от 1 кГц до 10 кГц | св.5 до 50 мВ | 1 мкВ | — | ± (0,05-U + 0,04) мВ |
св. 25 до 500 мВ | 10 мкВ | ± (0,007-U + 0,3) мВ | ± (0,004-U + 0,3) мВ | |
св.0,25 до 5 В | 100 мкВ | ± (0,007-U + 3) мВ | ± (0,004-U + 3) мВ | |
св. 2,5 до 50 В | 1 мВ | ± (0,007-U + 30) мВ | ± (0,004-U + 30) мВ | |
св. 25 до 500 В | 10 мВ | ± (0,007-U + 0,3) В | ± (0,004-U + 0,3) В | |
св.100 до 1000 В | 100 мВ | ± (0,03 •U + 3) В | ± (0,03-U + 3) В | |
Напряжение переменного тока, диапазон частот от 10 кГц до 20 кГц | св.5 до 50 мВ | 1 мкВ | — | ± (0,055-U + 40) мкВ |
св. 25 до 500 мВ | 10 мкВ | ± (0,02-U + 0,5) мВ | ± (0,01-U + 0,4) мВ | |
св.0,25 до 5 В | 100 мкВ | ± (0,02-U + 5) мВ | ± (0,01-U + 4) мВ | |
св. 2,5 до 50 В | 1 мВ | ± (0,02-U + 50) мВ | ± (0,01-U + 40) мВ | |
св. 25 до 500 В | 10 мВ | ± (0,02-U + 0,5) В | ± (0,01-U + 0,4) В | |
Напряжение переменного тока, диапазон частот от 20 до 50 кГц | св.5 до 50 мВ | 1 мкВ | — | ± (0,15-U + 40) мкВ |
св. 25 до 500 мВ | 10 мкВ | — | ± (0,02-U + 0,7) мВ | |
св.0,25 до 5 В | 100 мкВ | — | ± (0,02-U + 7) мВ | |
св. 2,5 до 50 В | 1 мВ | — | ± (0,02-U + 70) мВ | |
св. 25 до 500 В | 10 мВ | — | ± (0,02-U + 0,7) В | |
Напряжение переменного тока, диапазон частот от 50 до 100 кГц | св.5 до 50 мВ | 1 мкВ | — | ± (0,15-U + 40) мкВ |
св. 25 до 500 мВ | 10 мкВ | — | ± (0,05-U + 2) мВ | |
св.0,25 до 5 В | 100 мкВ | — | ± (0,05-U + 20) мВ | |
св. 2,5 до 50 В | 1 мВ | — | ± (0,05-U + 0,2) В | |
св. 25 до 500 В | 10 мВ | — | ± (0,05-U + 2) В | |
Напряжение переменного тока, диапазон частот от 20 до 500 Гц [MEAN] | св.5 до 50 мВ | 1 мкВ | — | ± (0,015-U + 30) мкВ |
св. 25 до 500 мВ | 10 мкВ | — | ± (0,01-U + 0,3) мВ | |
св.0,25 до 5 В | 100 мкВ | — | ± (0,01-U + 3) мВ | |
св. 2,5 до 50 В | 1 мВ | — | ± (0,01-U + 30) мВ | |
св. 25 до 500 В | 10 мВ | — | ± (0,01-U + 0,3) В | |
св.100 до 1000 В | 100 мВ | — | ± (0,01-U + 3) В | |
Напряжение переменного тока, диапазон частот от 500 Гц до 1 кГц [MEAN] | св.5 до 50 мВ | 1 мкВ | — | ± (0,05-U + 30) мкВ |
св. 25 до 500 мВ | 10 мкВ | — | ± (0,03-U + 0,3) мВ | |
св.0,25 до 5 В | 100 мкВ | — | ± (0,03-U + 3) мВ | |
св. 2,5 до 50 В | 1 мВ | — | ± (0,03-U + 30) мВ | |
св. 25 до 500 В | 10 мВ | — | ± (0,03-U + 0,3) В | |
св.100 до 1000 В | 100 мВ | — | ± (0,03-U + 3) В |
Измеряемая
величина |
Диапазон
измерений |
Разреше
ние |
Пределы допускаемой основной погрешности измерений (А) | |
модель TY710 модель TY720 | ||||
Сила
постоянного тока |
от 0 до 500 мкА | 0,01 мкА | ± (0,002-I + 0,05) мкА | |
от 0 до 5000 мкА | 0,1 мкА | ± (0,002-I + 0,5) мкА | ||
от 0 до 50 мА | 0,001 мА | ± (0,002-I + 0,005) мА | ||
от 0 до 440 мА | 0,01 мА | ± (0,002-I + 0,05) мА | ||
от 0 до 5 А | 0,0001 А | ± (0,006-I + 0,001) А | ||
от 0 до 10 А | 0,001 А | ± (0,006-I + 0,005) А | ||
Сила
переменного тока, диапазон частот от 10 ** до 20 Гц |
св.25 до 500 мкА | 0,01 мкА | ± (0,015-I + 0,2) мкА | ± (0,01 (0,02)-I + 0,2) мкА |
св.250 до 5000 мкА | 0,1 мкА | ± (0,015-I + 2) мкА | ± (0,01 (0,02)-I + 2) мкА | |
св.2,5 до 50 мА | 0,001 мА | ± (0,015-I + 0,02) мА | ± (0,01 (0,02)-I + 0,02) мА | |
св.25 до 440 мА | 0,01 мА | ± (0,015-I + 0,2) мА | ± (0,01 (0,02)-I + 0,2) мА | |
св.0,25 до 5 А | 0,0001 А | ± (0,015-I + 0,002) А | ± (0,015 (0,03)-I + 0,002) А | |
св.1 до 10 А | 0,001 А | ± (0,015-I + 0,02) А | ± (0,015 (0,03)-I + 0,02) А | |
Сила
переменного тока, диапазон частот от 20 Гц до 1 кГц |
св.25 до 500 мкА | 0,01 мкА | ± (0,01-I + 0,2) мкА | ± (0,0075-I + 0,2) мкА |
св.250 до 5000 мкА | 0,1 мкА | ± (0,01-I + 2) мкА | ± (0,0075-I + 2) мкА | |
св.2,5 до 50 мА | 0,001 мА | ± (0,01-I + 0,02) мА | ± (0,0075-I + 0,02) мА | |
св.25 до 440 мА | 0,01 мА | ± (0,01-I + 0,2) мА | ± (0,0075-I + 0,2) мА | |
св.0,25 до 5 А | 0,0001 А | ± (0,01-I + 0,002) А | ± (0,01-I + 0,002) А | |
св.1 до 10 А | 0,001 А | ± (0,01-I + 0,02) А | ± (0,01-I + 0,02) А | |
Сила
переменного тока, диапазон частот от 1 до 5 кГц |
св.25 до 500 мкА | 0,01 мкА | — | ± (0,01-I + 0,3) мкА |
св.250 до 5000 мкА | 0,1 мкА | — | ± (0,01-I + 3) мкА | |
св.2,5 до 50 мА | 0,001 мА | — | ± (0,01-I + 0,03) мА | |
св.25 до 440 мА | 0,01 мА | — | ± (0,01-I + 0,3) мА | |
св.0,25 до 5 А | 0,0001 А | — | ± (0,02-I + 0,003) А | |
св.1 до 10 А | 0,001 А | — | ± (0,02-I + 0,03) А | |
Сила
переменного тока, диапазон частот от 20 до 500 Гц Режим [MEAN] |
св.25 до 500 мкА | 0,01 мкА | — | ± (0,015-I + 0,2) мкА |
св.250 до 5000 мкА | 0,1 мкА | — | ± (0,015-I + 2) мкА | |
св.2,5 до 50 мА | 0,001 мА | — | ± (0,015-I + 0,02) мА | |
св.25 до 440 мА | 0,01 мА | — | ± (0,015-I + 0,2) мА | |
св.0,25 до 5 А | 0,0001 А | — | ± (0,02-I + 0,002) А | |
св.1 до 10 А | 0,001 А | — | ± (0,02-I + 0,02) А | |
Сила
переменного тока, диапазон частот от 500 Гц до 1 кГц режим [MEAN] |
св.25 до 500 мкА | 0,01 мкА | — | ± (0,02-I + 0,3) мкА |
св.250 до 5000 мкА | 0,1 мкА | — | ± (0,02-I + 3) мкА | |
св.2,5 до 50 мА | 0,001 мА | — | ± (0,02-I + 0,03) мА | |
св.25 до 440 мА | 0,01 мА | — | ± (0,02-I + 0,3) мА | |
св.0,25 до 5 А | 0,0001 А | — | ± (0,04-I + 0,003) А | |
св.1 до 10 А | 0,001 А | — | ± (0,04-I + 0,03) А |
Измеряемая
величина |
Диапазон измерений | Разреше
ние |
Пределы допускаемой сти изме | основной погрешно-рений (А) |
модель TY710 | модель TY720 | |||
Электрическое сопротивление постоянному току | от 0 до 500 Ом | 0,01 Ом | ± (0,001-R + 0,02) Ом | ± (0,0005-R + 0,02) Ом |
от 0 до 5 кОм | 0,0001
кОм |
± (0,001-R + 0,2) Ом | ± (0,0005-R + 0,2) Ом | |
от 0 до 50 кОм | 0,001
кОм |
± (0,001-R + 0,002) кОм | ± (0,0005-R + 0,002)Юм | |
от 0 до 500 кОм | 0,01 кОм | ± (0,001-R + 0,02) кОм | ± (0,0005-R + 0,02) кОм | |
от 0 до 5 МОм | 0,1 кОм | ± (0,005-R + 0,2) кОм | ± (0,005-R + 0,2) кОм | |
от 0 до 50МОм | 0,001
МОм |
± (0,01-R + 0,002) МОм | ± (0,01-R + 0,002) МОм | |
Электрическое сопротивление постоянному току (малой мощности) | от 0 до 5 кОм | 0,001
кОм |
— | ± (0,002-R + 0,003) кОм |
от 0 до 50 кОм | 0,01 кОм | — | ± (0,002-R + 0,03) кОм | |
от 0 до 500 кОм | 0,1 кОм | — | ± (0,002-R + 0,3) кОм | |
от 0 до 5 МОм | 1 кОм | — | ± (0,01-R + 3) кОм | |
Измерение сигналов от ТП: К | от минус 200 до плюс 1372 °С | 0,1 °С | ± (0,01-Т + 1,5) °С | |
Электрическая емкость | от 0 до 5 нФ | 0,001 нФ | ± (0,01-C + 0,005) нФ | |
от 0 до 50 нФ | 0,01 нФ | ± (0,01-C + 0,05) нФ | ||
от 0 до 500 нФ | 0,1 нФ | ± (0,01-C + 0,5) нФ | ||
от 0 до 5 мкФ | 0,001
мкФ |
± (0,01-C + 0,005) мкФ | ||
от 0 до 50 мкФ | 0,01 мкФ | ± (0,01-C + 0,05) мкФ | ||
от 0 до 500 мкФ | 0,1 мкФ | ± (0,02-C + 0,5) мкФ | ||
от 0 до 5 мФ | 0,001 мФ | ± (0,03-C + 0,005) мФ | ||
от 0 до 50 мФ | 0,01 мФ | ± (0,03-C + 0,05) мФ | ||
Частота напряжения переменного тока | от 2,000 до 9,999 Гц | 0,001 Гц | ± (0,0002-f + 0,001) Гц | |
от 9,00 до 99,99 Гц | 0,01 Гц | ± (0,0002-f + 0,01) Гц | ||
от 90,0 до 999,9 Гц | 0,1 Гц | ± (0,0002-f + 0,1) Гц | ||
от 0,900 до 9,999 кГц | 0,001 кГц | ± (0,0002-f + 0,001) кГц | ||
от 9,00 до 99,99 кГц | 0,01 кГц | ± (0,0002-f + 0,01) кГц | ||
Примечания:
для модели TY720 в скобках указана погрешность для режима измерения [MEAN]; U, I, R, T, C, f — значения соответствующей измеряемой величины, выраженные в единицах, указанных в формулах для расчета погрешности. |
Сотрудники «Метрология Сервис» обладают высокой квалификацией, подтвержденной обучением в специализированных сервисных центрах. В компании регулярно проводятся курсы повышения квалификации и специальные тренинги, направленные на обучение сотрудников новым технологиям в области метрологии.
Наши специалисты также обладают высшим образованием по специальности "Метрология", полученным в ведущих вузах страны, таких как МГТУ им. Н.Э. Баумана, МИРЭА – Российский технологический университет, Московский Политехнический университет, МГТУ "Станкин" и другие. Опыт работы в метрологическом обслуживании составляет более трех лет, что подчеркивает их профессиональную подготовку.
