Поверка осциллографа ACK-1022, ACK-2021, ACK-2031, ACK-1051, ACK-1052, ACK-1053

Name: Поверка осциллографа ACK-1022, ACK-2021, ACK-2031, ACK-1051, ACK-1052, ACK-1053
Brand: PINTEK Electronics Co. Ltd.
Price: 5000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка осциллографа ACK-1022, ACK-2021, ACK-2031, ACK-1051, ACK-1052, ACK-1053

Номер в ГРСИ РФ:

24960-03

Производитель / заявитель:

PINTEK Electronics Co. Ltd.

Методика поверки:

РЭ Ростест-Москва

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 5000 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка осциллографа ACK-1022, ACK-2021, ACK-2031, ACK-1051, ACK-1052, ACK-1053

Назначение: для исследования формы и измерения амплитудно-временных параметров одного, двух периодических сигналов путем их визуального наблюдения, для контроля параметров, наладки и ремонте радиоэлектронной аппаратуры в лабораторных и производственных условиях.

Поверка осциллографа ACK-1022, ACK-2021, ACK-2031, ACK-1051, ACK-1052, ACK-1053

Принцип действия. Исследуемый сигнал подается в один из каналов или оба канала тракта вертикального отклонения, где осуществляется усиление сигнала до напряжений, обеспечивающих заданный размер изображения по вертикали на экране электрон iо-лучевой трубки (ЭЛТ). В тракте вертикального отклонения осуществляется коммутация каналов в зависимости от заданного режима работы каналов осциллографа.

Тракт горизонтального отклонения обеспечивает получение синхронного с исследуемым сигналом линейного развертывающего напряжения и его усиление для получения заданного размера изображения сигнала по горизонтали.

ЭЛТ обеспечивает преобразование электрических сигналов, поступающих на его входы, в видимое изображение исследуемого сигнала.

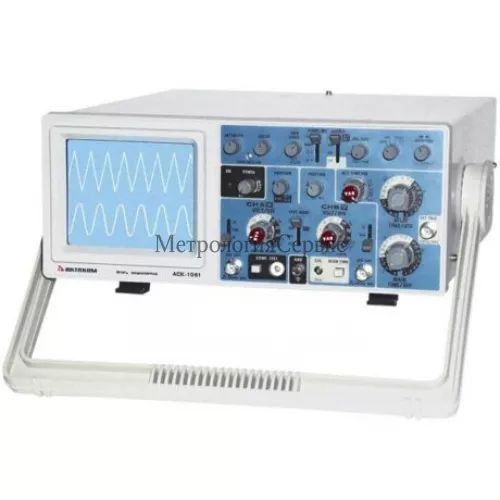

На передней панели осциллографов расположен люминесцентный экран для визуального отображения сигнала, ряд переключателей, обеспечивающих изменение коэффициентов отклонения, коэффициента развёртки, задания требуемого режима синхронизации, а также гнезда для подачи исследуемого сигнала и сигнала синхронизации. Осциллограф АСК-1022 имеет дополнительную функцию цифрового мультиметра. На приборах АСК-2021, АСК-2031 под экраном расположены кнопочные переключатели, обеспечивающие задание режимов работы с памятью, выбора измеряемой величины (АСК- 1022).

Какая цена Поверка осциллографа ACK-1022, ACK-2021, ACK-2031, ACK-1051, ACK-1052, ACK-1053? Чтобы получить информацию о стоимости «Поверка осциллографа ACK-1022, ACK-2021, ACK-2031, ACK-1051, ACK-1052, ACK-1053», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осциллографа должна производиться в соответствии с разделом «Поверка прибора» Руководства по эксплуатации, согласованным с ФГУ «Ростест-Москва»

Перечень оборудования, необходимого для поверки осциллографов входят:

калибратор осциллографов импульсный И1-9;
генератор испытательных импульсов И 1-14;
генератор импульсов Г5-53;
осциллограф С 1-114;
калибратор В 1- 28 (АСК-1022);
магазины сопротивления Р4831, Р4002 (АС К- 1022);
генератор Г6-35 (АСК-1053);
генератор Г4-158 (АСК-1053);
вольтметр В3-57 (АСК-1053).

Межповерочный интервал — 1 год.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22737-77 «Осциллографы электронно-лучевые. Номенклатура параметров и общие технические требования».
ГОСТ 23158-78 «Осциллографы электронно-лучевые универсалы -iые. Методы испьггаиий».

Наименование характеристики	Тип СИ
Наименование характеристики	АСК-1022	АСК-2021	АСК-2031	АСК-1051	АСК-1052	АСК-1053
1. Число каналов	2	2	2	2	2	2
2. Диапазон частот входных сигналов	0…25 МГц	0…20 МГц	0…30 МГц	0…50 МГц	0… S0 МГц	0…50 МГ~.~
3. Коэффициент отклонения	(5 мВ… 5В)/дел	(5 мВ… 5В)/дел	(5 мВ… 5В)/дел	(5 мВ… 5В)/дел	(5 мВ… 5В)/дел	(5 мВ… 5В)/дел
4. Пределы допускаемых значений основной погреш- ности коэффициента отклонения	±З ^°/о	±3 %	t3 ^°/о	t3 ^°/о	f3 ^°/о	±3 ^°/о
5. Диапазон изменения ко- эффициента развертки	(0,1 мкс… 0,1 с)/дел	(0,1 мкс… 0,5 с)/дел	(0,1 мкс… 0,1 с)/дел	{0,1 мкс… 2 с)/дел	(0,1 мкс… 0,5 с)/дел	(0,1 мкс.. . 2 с)/дел
б. Пределы допускаемых значений основной погрев. i- ности коэффициента раз- вертки	t3 %	±3 ^°/а	±3 ^°/а	±3 ^°/о	±3 ^°/о	±3 ^°/о
7. Время нарастания пере- ходной характеристики (ИХ)	14 ис	17,5 пс	11,7 нс	7 вс	7 нс	7 нс
8. Выброс ПХ, не более	10%	10%	10 ^°/о	10%	10%	1О^°/о
9. Ширина луча	не более	1 мм при коэффициентах отклонения более 5 мВ/дел
1о. Питание		115в ±10%, 230 в ±1о%, 5о/60Гц
11. Потребляемая мощность, не более, Вт	40	55	55	38	55	55
12. Габариты (длина, шири- на, высота), ММ	398х324х 132
13. Масса, кг	8,5
