Заказать Поверка осциллографа АКИП-72204A
Осциллографы цифровые запоминающие серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000 (далее — осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов. Поверка осциллографа АКИП-72204A проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.

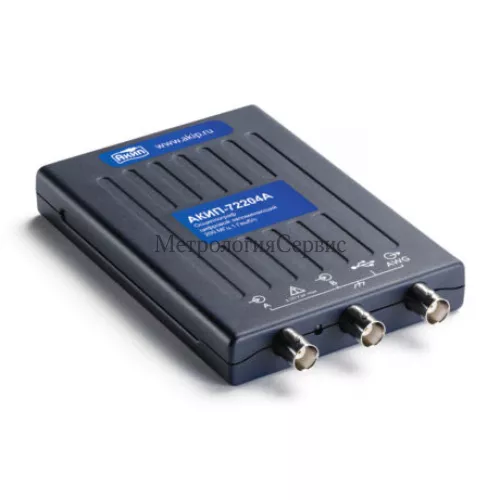

Поверка осциллографа АКИП-72204A
Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК). Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК. Питание осциллографов осуществляется через разъем USB. Для моделей осциллографов с током потребления свыше 1200 мА предусмотрено питание от универсального сетевого адаптера.
Осциллографы изготавливаются в 40 модификациях:
- серия АКИП-72000: АКИП-72204А, АКИП-72205А, АКИП-72206А, АКИП-72207А, АКИП-72208А;
- серия АКИП-73000: АКИП-73203D, АКИП-73203D MSO, АКИП-73403D, АКИП-73403D MSO, АКИП-73204D, АКИП-73204D MSO, АКИП-73404D, АКИП-73404D MSO, АКИП-73205D, АКИП-73205D MSO, АКИП-73405D, АКИП-73405D MSO, АКИП-73206D, АКИП-73206D MSO, АКИП-73406D, АКИП-73406D MSO;
- серия АКИП-74000: АКИП-74824;
- серия АКИП-75000: АКИП-75242А, АКИП-75442А, АКИП-75242B, АКИП-75442B, АКИП-75243А, АКИП-75443А, АКИП-75243B, АКИП-75443B, АКИП-75244А, АКИП-75444А, АКИП-75244B, АКИП-75444B;
- серия АКИП-76000: АКИП-76402^ АКИП-76402D, АКИП-76403^ АКИП-76403D, АКИП-76404C, АКИП-76404D.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов, наличием дополнительных входов и выходов.
Конструктивно каждый осциллограф выполнен в виде портативного прибора. На передней панели осциллографов располагаются: измерительные разъемы (тип BNC, розетка) и дополнительные входные и выходные разъемы (в зависимости от модели это могут быть разъемы: вход внешней синхронизации, выход генератора сигналов, цифровые входы логического анализатора). На задней панели осциллографов располагаются: интерфейс USB, разъем для подключения сетевого адаптера питания (только в моделях, где предусмотрено питание от сетевого адаптера), вход внешней синхронизации и выход функционального генератора (только в моделях с логическим анализатором).
Программное обеспечение
Программное обеспечение (ПО) осциллографов устанавливается на внешний компьютер и служит для дистанционного управления работой осциллографов, управления
режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.
Особенности USB-осциллографа запоминающего АКИП-72204A:
- Многофункциональность: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных в одном компактном корпусе;
- Осциллограф: 2 канала, полосы пропускания 10 МГц, максимальная дискретизация 100 МГц (1 канал), 50 МГц (2 канала), максимальная память 8 кБ;
- Продвинутое меню синхронизации и интеллектуального запуска;
- Автоматические (15 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT);
- Создание математических каналов вычислений (30 функций) и пользовательских настроек пробников;
- Цифровая растяжка до x50.000;
- Допусковый контроль (тест по маске);
- Многооконный режим представления входных данных на едином экране при измерениях и анализе;
- Анализатор спектра в полной полосе пропускания, интервал анализа от 128 до 1М точек;
- 8 типов окон отображения спектрограмм на дисплее и 3 режима обработки (ампл., усред., пик. значение);
- Генератор сигналов произвольной формы до 1 МГц/20 Mвыб/с / ЦАП 12бит /память до 32 кБ;
- Декодирование: 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа).
Какая цена Поверка осциллографа АКИП-72204A? Чтобы получить информацию о стоимости «Поверка осциллографа АКИП-72204A», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
