Услуга - Поверка осциллографа DPO4034B, DPO4054B, DPO4104B, MSO4034B, MSO4054B, MSO4104B

Номер в ГРСИ РФ:

48468-11

Производитель / заявитель:

Tektronix

Методика поверки:

МП 48468-11

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 6400 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка осциллографа DPO4034B, DPO4054B, DPO4104B, MSO4034B, MSO4054B, MSO4104B

Назначение: для измерений амплитудных и временных параметров и исследования формы электрических сигналов с индикацией результатов измерений на экране.

Поверка осциллографа DPO4034B, DPO4054B, DPO4104B, MSO4034B, MSO4054B, MSO4104B

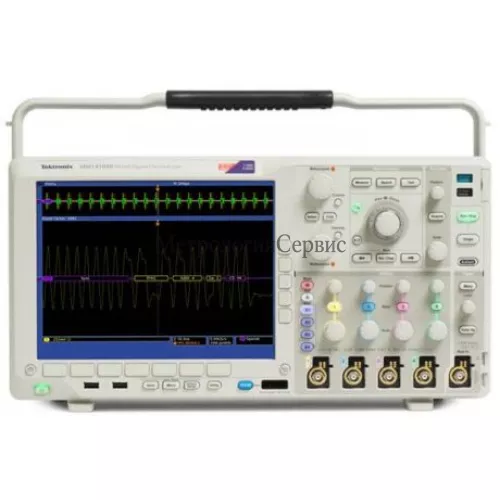

Конструктивно осциллографы выполнены в виде настольного моноблочного прибора.

Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для организации связи с внешними устройствами применяются интерфейсы LAN., USB 2.0 и опционально GPIB.

Модели осциллографов ВР04034В, ВРО4054В, ВРО4104В, МSО4034В, МSО4054В, МSО4104В отличаются полосой пропускания и наличием цифровых каналов для работы в режиме логического анализатора:

ВР04034В — полоса пропускания 350 МГц;
ВР04054В — полоса пропускания 500 МГц;
ВР04104В — полоса пропускания 1000 МГц;
МSО4034В — полоса пропускания 350 МГц и 16 цифровых каналов;
МSО4054В — полоса пропускания 500 МГц и 16 цифровых каналов;
МSО4104В — полоса пропускания 1000 МГц и 16 цифровых каналов.

Внешний вид, схемы пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек моделей осциллографов не отличается друг от друга.

Программное обеспечение

Программное обеспечение (ПО) представляет собой комплект микропрограммного обеспечения для осциллографов серии ВРО/МSО4000В. ПО позволяет проводить необходимые измерения, контроль и осуществлять необходимые настройки.

Метрологически значимая часть программного обеспечения осциллографов представляет программный продукт «ВР04000 АШ) М~О4000 FIRMWARR ».

Идентификационные данные (признаки) метрологически значимой части программного обеспечения

Наименование ПО

Идентификаци-
онное наимено-
вание ПО

Номер вер- сии (иден- тификаци- онный но-

мер) ПО

Цифровой иден-
тификатор ПО
(контрольная
сумма исполняе-
мого кода)

Алгоритм
вычисления
идентифика-
тора ПО

Микропрограммное

обеспечение для

осциллографов се-

рии

DPO/MSO4000B

ВРО4000В AND
МSО4000В
FIRMWARE
V 1.32

V1.32

9cf51bb659575a02
ea7cf2285b3be3b4

MD5

Программное обеспечение «ВРО4000 AND М~О4000 FIRMWARE» предназначено только для работы с осциллографами DPO4034B, DPO4o54B, DPO4104B, МSО4034В, МSО4054В, МSО4104В и не может быть использовано отдельно от измерительно-вычислительной платформы этих осциллографов.

Влияние метрологически значимой части программного обеспечения на метрологические характеристики осциллографов не выходит за пределы согласованного допуска.

Метрологически значимая часть программного обеспечения осциллографов и измеренные данные достаточно защищены от случайных или непреднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010: А.

Какая цена Поверка осциллографа DPO4034B, DPO4054B, DPO4104B, MSO4034B, MSO4054B, MSO4104B? Чтобы получить информацию о стоимости «Поверка осциллографа DPO4034B, DPO4054B, DPO4104B, MSO4034B, MSO4054B, MSO4104B», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 48468-11 «Осциллографы цифровые ВР04034В, ВРО4054В, ВРО4104В, МSо4оз4В, МSо4о54В, МSо4104В фи_рмы «текнгопiх (Снгпа) Со., Ltd.», КНР. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Мин-обороны России» 28.09. 2011 года.

Средства поверки:

установка измерительная К2С-62А (Рег. М 31434-06), диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 ^°/о, диапазон девиации периода ± 10 ^°/о, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015’Т + 1,5 мкВ), где U — установленное напряжение, диапазон девиации амплитуды ± 10 ^°/о, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс;
вольтметр универсальный В7-80 (Рег. М 28335-04), диапазон измерений сопротивления постоянного тока от 0 до 200 МОм, пределы допускаемой погрешности измерений сопротивления постоянному току (0,1%+0,05) Ом, в диапазоне от 0 до 200 Ом, 200 МОм ±(0,1+0,1х R)^°/о, в диапазоне от 0,12 до 200 МОм;
частотомер универсальный Ч3-86 (Рег. М 27901-04), диапазон частот от 0,1 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений частоты ± 2.10^-в.

Сведения о методиках (методах) измерений

Руководство по эксплуатации. «Осциллографы цифровые ВР04034В, ВРО4054В, ВРО4104В, МSО4034В, МSО4054В, МSО4104В».

Нормативные и технические документы, устанавливающие требования к осциллографам ВР04034В, ВР04054В, ВРО4104В, МSО4034В, МSО4054В, М~О4104В

Техническая документация фирмы-изготовителя.

Наименование характеристики		Значение характеристики
Число каналов		4
Разрядность АЦП, бит		8
Максимальная частота дискретизации, ГГц	DPO4034B, DPO4054B, МSО4034В, МSО4о54В	2,5
	DPO4104B, МSО4104В	5,0
Объем памяти на канал, Мбайт		20
Диапазон установки коэффициента отклонения (КО)	входное сопротивление 50 Ом	от 1 мВ/дел до 1 В/дел
	входное сопротивление 1 МОм	от 1 мВ/дел до 10 В/дел
Пределы допускаемой относительной погрешности установки КО, %	при КО от 2 мВ/дел до 10 В/дел	±1,5
	при КО 1 мВ/дел	±2,0
Диапазон установки напряжения смещения, В	входное сопротивление 50 Ом	от ±0,5 до ±5
	входное сопротивление 1 МОм	от ±0,5 до ±100
Пределы допускаемой абсолютной погрешности установки напряжения смещения, В		(0,005х ц~_М + 0,2дел х КО), где U~_M — установленное напряжении смещение

Наименование характеристики		Значение характеристики
Полоса пропускания при входном сопротивлении 50 Ом, МГц	ВР04034В, МSО4034В (при КО от 2 мВ/дел до 1 В/дел)	350
	ВРО4054В, МSО4054В (при КО от 5 мВ/дел до 1 В/дел)	500
	ВРО4104В, МSО4104В (при КО от 5 мВ/дел до 1 В/дел)	1000
Полоса пропускания при входном сопротивление 1 МОм, МГц	ВР04034В, МSО4034В (при КО от 2 мВ/дел до 10 В/дел)	350
	ВРО4054В, МSО4054В (при КО от 5 мВ/дел до 10 В/дел)	500
	ВРО4104В, МSО4104В (при КО от 5 мВ/дел до 10 В/дел)	500
Диапазон установки коэффициента развертки	DPO4034B, ^{ВРО4О54В,}МО4034В, М~О4054В	от 1 нс/дел до 1000 с/дел
	ВРО4104В, МSО4104В	от 400 пс/дел до 1000 с/дел
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора		±5х 10^-6
Источники синхронизации		входы каналов, вход внешнего за-пуска, сеть питания
Режимы запуска		автоматический, ждущий, однократный, n-кратный
Виды запуска		по фронту, по спаду, по фронту и спаду, длительности, ТВ строке/кадру, кодовой последовательности, логическому условию в одном канале, логической комбинации в нескольких каналах
Минимальный уровень синхронизации от входов кана- лов осциллографа, дел, не более	от 0 до 50 МГц	0,4
	от 50 МГц до верхней траничной частоты полосы пропускания	1,0
Минимальный уровень синхронизации от входа внешне- го запуска, мВ, не более	до 50 МГц	200
	от 50 до 250 МГц	500
Напряжение питания от сети переменного тока частотой от 45 до 66 Гц, В		от 90 до 264
Потребляемая мощность, Вт, не более		30
Габаритные размеры (длина х ширина х высота), мм, не более		439 х 147 х 229
Масса без принадлежностей, кг, не более		5,0
Рабочие условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность воздуха при температуре 40		от 0 до 50 до90
