Поверка осциллографа двухканального цифрового DS1102CD, DS1102C, DS1102MD, DS1102M, DS1062CD, DS1062C, DS1062MD, DS1062M, DS1042CD, DS1042C, DS1042MD, DS1042M

Name: Поверка осциллографа двухканального цифрового DS1102CD, DS1102C, DS1102MD, DS1102M, DS1062CD, DS1062C, DS1062MD, DS1062M, DS1042CD, DS1042C, DS1042MD, DS1042M
Brand: RIGOL Technologies
Price: 5000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка осциллографа двухканального цифрового DS1102CD, DS1102C, DS1102MD, DS1102M, DS1062CD, DS1062C, DS1062MD, DS1062M, DS1042CD, DS1042C, DS1042MD, DS1042M

Номер в ГРСИ РФ:

33711-07

Производитель / заявитель:

RIGOL Technologies

Методика поверки:

приложение 1 к РЭ Нижегородского

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 5000 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка осциллографа двухканального цифрового DS1102CD, DS1102C, DS1102MD, DS1102M, DS1062CD, DS1062C, DS1062MD, DS1062M, DS1042CD, DS1042C, DS1042MD, DS1042M

Назначение: для исследования формы и измерения амплитудных и временных характеристик параметров электрических сигналов, для контроля параметров, наладки и ремонта радиоэлектронной аппаратуры в лабораторных и производственных условиях.

Заменен в 2008 г. на 33711-08

Поверка осциллографа двухканального цифрового DS1102CD, DS1102C, DS1102MD, DS1102M, DS1062CD, DS1062C, DS1062MD, DS1062M, DS1042CD, DS1042C, DS1042MD, DS1042M

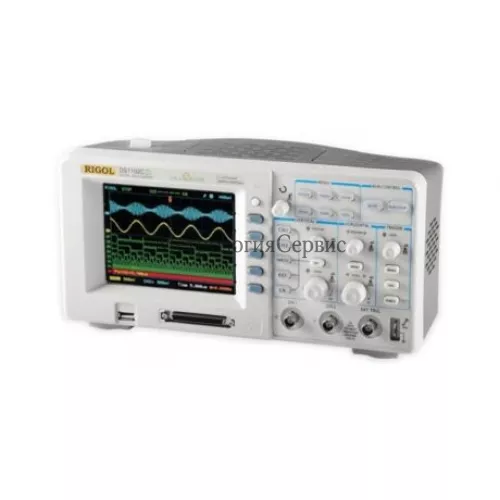

Осциллографы выполнены в виде моноблоков и являются многофункциональным средством измерений электрических параметров сигналов. Осциллографы серии имеют два независимых канала регистрации. Для каждого из каналов осциллографы осуществляют независимую цифровую обработку и запоминание сигналов. Для оцифровки сигнала осциллографы используют 8-разрядные АЦП. Все осциллографы серии имеют максимальную частоту выборки 400 Мвыб/с в режиме реального времени, и эквивалентную частоту выборки до 25 Гвыб/с. запоминание сигнала осуществляется во внутреннюю память объемом 1 млн. отсчетов при регистрации по одному каналу или 512 тысяч/канал при двухканальной регистрации. Объем памяти не зависит от частоты выборки. После регистрации сигнала, полученные осциллограммы могут быть сохранены во внутреннюю память (до 10 осциллограмм) или на внешний [ТВ носитель. Визуализация осциллограмм осуществляется на встроенный цветной или монохромный (зависит от модели) ТФТ ЖК-дисплей с диагональю 5,7 дюйма и размером 320 х 234 пиксела. Визуализация сигналов осуществляется с отключаемой синусоидальной интерполяцией, отображение осциллограмм сигналов точками или векторами.

Какая цена Поверка осциллографа двухканального цифрового DS1102CD, DS1102C, DS1102MD, DS1102M, DS1062CD, DS1062C, DS1062MD, DS1062M, DS1042CD, DS1042C, DS1042MD, DS1042M? Чтобы получить информацию о стоимости «Поверка осциллографа двухканального цифрового DS1102CD, DS1102C, DS1102MD, DS1102M, DS1062CD, DS1062C, DS1062MD, DS1062M, DS1042CD, DS1042C, DS1042MD, DS1042M», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осциллографов проводится в соответствии с «Осциллографы двухканальные цифровые серии DS1000 фирмы « RIGOL Technologies, Inc. », Китай. Методикой поверки» , утвержденной руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» в декабре 2006г., являющейся приложением 1 к руководству по эксплуатации на осциллографы

Межповерочный интервал 1 год.

Перечень оборудования необходимого, для поверки осциллографа:

калибратор осциллографов импульсный И1-9
генератор испытательных импульсов И 1-15
генератор импульсов Г5-75
генератор импульсов Г5-60
генератор сигналов высокочастотный Г4-1 б4
ваттметр поглощаемой мощности М3-54 или аналогичное оборудование класса точности не хуже перечисленного.

Нормативные документы

ГОСТ 22261-94 «средства измерения электрических и магнитных величин. Общие технические условия»
ГОСТ 23158-78 «Осциллографы электронно-лучевые универсальные. Методы испытаний» Техническая документация фирмы « RIGOL Technologies, Inc. », Китай

Регистрация
Режим регистрации	режим реального времени	режим эквивалентной выборки
Максимальная частота выборки	400 Мвыб/с	25 Гвыб/с
Усреднение	по N регистрациям, все каналы одновременно, N выбирается из ряда 2, 4, 8, 16, 32, 64, 128 или 256
Входы	открытый вход (ОС), закрытый вход (АС), замыкание на землю (О1Ю)
Импеданс	1 МОм~2^°/о 13 пФ~3 пФ
Учет ослабления пробника	1 Х, 10Х, 100Х, 1000Х
Максимальное входное напряжение	400 В (постоянного или переменного тока, входной импеданс 1 МОм)
Время задержки между каналами	500 пс
По горизонтали —
Диапазон частоты выборки	1 выб/с — 400 Мвыб/с (режим реального времени), 25 Гвыб/с (режим эквивалентной выборки)
Длина записи	1 Мвыб для одноканальной регистрации, 512 квыб для каждого канала при двухканальной регистрации.

Коэффициентов развертки (Кр)	5 нс/дел. — 50 с/дел., 1)$ 1102ХХ, 081062ХХ, 10 нс/дел. — 50 с/дел., 1)81 042ХХ, 20 нс/дел. — 50 с/дел., В$ 1022ХХ из ряда 1-2-5
Пределы допускаемой погрешности измерения интервалов времени (Тизм) (полная полоса пропускания)	однократный сигнал: t(Твыб+ 10⁴ Х Тизм + 0.б нс) усреднение > 1 б: Ё(Твыб + 10⁴ Х Тизм + 0.4 нс)
По вертикали
Аналогово-цифровые преобразователи	8 бит, отдельный преобразователь для каждого канала
Коэффициент отклонения (Ко)	2 мВ/дел. -5 В/дел. на входе В1ГС
Диапазон смещения луча по вертикали	Х40 В (200 мВ/дел. -5 В/дел.), 2В (2 мВ/дел. -100 мВ/дел.)
Полоса пропускания	100 МГц (0811 02С0, 0811 02С, DS 11 02М0, DS 1102М) б0 МГц (0$1062С0, 0$1062С, 0$1062М0, Р$1062М) 40 МГц (0$1042С0, 0$1042С, 0$1042М0, 0$1042М) 25 МГц (В$1022С0, 0$1022С, 0$1022М0, Р$1022М)
Полоса пропускания при регистрации однократного сигнала	80 МГЦ (0811 02С0, DS 1102С, 1)811 02М0, 1)81 102М)
Время нарастания	<3.5 нс (полоса пропускания 1 ООМГц), <5.8 нс (полоса пропускания 60МГц), <8.7 нс (полоса пропускания 40МГц), <14 нс (полоса пропускания 25МГц)
Пределы допускаемой отко- сительной погрешности коэффициента отклонения	4% (2 мВ/дел.-5 мВ/дел); +3^°/о (10 мВ/дел.-5 В/дел)
Пределы допускаемой погрешности измерения напряжения и режиме усреднения	усреднение ?:1 б осциллограмм с вертикальным положением в нуле: х(0,06 Иизм+Ко х 0. Iдел.+IмВ) при 2 мВ/дел. или 5 мВ/дел.; +(0,03 Иизм+Ко х 0. Iдел.+IмВ) при 10 мВ/дел. -5 В/дел..
Калибратор для внешних делителей
Выходное напряжение	3 _В_пик_-пик при нагрузке ?:1 МОм
Частота	1 кГц
Питание
Источник питания	— 100 — 240 В_Эфф, 45-440 Гц, КАТ П
Потребляемая мощность	не более 50 ВА
Условия внешней среды
Температура	рабочая 10 °С — 40 °С
Относительная влажность	<90 ^°/о при температуре <+3 5 °С
Относительная влажность	<60 ^°/о при температуре +35 °С — +40 °С
Габаритные размеры	303 х 154 х 133 мм
Масса	2,4 кг
