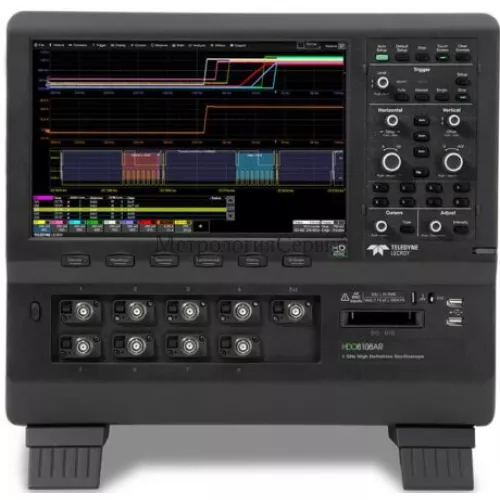

Характеристики |
Параметры |
|
|
|
Канал вертикального отклонения |
Число каналов |
8 |
Полоса пропускания (-3 дБ, 50 Ом) |
350 МГц |
500 МГц |
1 ГГц |
Время нарастания (50 Ом) |
1 нс |
700 пс |
450 пс |
Ограничение ПП |
20 МГц, 200 МГц |
Коэф. отклонения (Коткл.) |
Вход 50 Ом: 1 мВ/дел…1 В/дел // Вход1 МОм: 1 мВ/дел…10 В/дел |
Погрешность установки Коткл. |
± 0,5 % при смещении 0 В |
Диапазон установки смещения |
Вход 50 Ом: ± 1,6 В (<= 4,95 мВ/дел); ± 4 В (5 – 9,9 мВ/дел); ± 8 В (10 – 19,8 мВ/дел); ± 10 В (20 мВ – 1 В/дел)
Вход 1 МОм: ± 1,6 В (<= 4,95 мВ/дел); ± 4 В (5 – 9,9 мВ/дел); ± 8 В (10 – 19,8 мВ/дел); ± 16 В (20 – 100 мВ/дел); ± 80 В (102 – 198 мВ/дел); ± 160 В (200 мВ – 1 В/дел); ± 400 В (1,02 – 10 В/дел) |
Входной импеданс |
50 Ом (± 2%); 1 МОм (± 2%) / 16 пФ |
Макс. входное напряжение |
Вход 50 Ом: 5 Вскз // Вход 1 МОм:400 В макс. (DC + ACпик, <= 10 кГц) |
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
20 пс/дел…5000 с/дел (до 25000 с/дел при опциональном увеличении памяти) |
Погрешность установки Кразв. |
± 2,5 x 10-6 |
Синхронизация |
Источники синхросигнала |
Один из каналов, вход внеш. синхронизации, вход внеш. синхр-ии./10, от сети |
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, стоп |
Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
Вход внеш. синхронизации |
1 МОм (± 2 %) / 15 пФ; ± 400 мВ (внеш.); ± 4 В (внеш./10) |
Режимы запуска развертки |
Пред- (0-100% объема памяти) и послезапуск (0-10 000 делений); удержание (2 нс – 20 с или 1 – 1 млрд событий) |
Диапазон внутр. синхр-ии |
±4,1 делений от центра |
Виды (типы) синхронизации |
Основная (фронт, длительность, ТВ), интеллектуальная (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная, по результатам измерений, обучаемая TriggerScan |
Аналого-цифровое преобразование |
Разрешение по вертикали |
12 бит (до 15 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
Частота дискретизации |
В реальном времени 10 ГГц; эквивалентная 125 ГГц (периодический сигнал) |
Объем памяти на канал |
Стандарт 50 МБ; опции 100 МБ, 250 МБ |
Режимы сбора данных |
В реальном времени, эквивалентный, самописец, сегментированный (30 000 сегментов с межсегментным интервалом от 1 мкс, до 65 000 сегментов при опциональном увеличении памяти) |
Интерполяция |
Линейная, sinX/X |
Логический анализатор
(опция HDO8k-MS) |
Число цифровых каналов |
16 каналов с разделением на подгруппы D0-D7, D8-D15; возможно перераспределение каналов между подгруппами |
Пороговые уровни |
TTL, ECL, CMOS (2,5/ 3,3/ 5 В), PECL, LVDS или определенные пользователем (уровень ±10 В с шагом 20 мВ, гистерезис 100 мВ – 1,4 В с шагом 100 мВ) |
Погрешность установки порогового уровня |
± (3% от уст. + 100 мВ) |
Частота дискретизации |
1,25 ГГц |
Объем памяти |
Стандарт 50 МБ на 16 каналов; опции 100 МБ / 125 МБ на 16 каналов |
Входной импеданс |
100 кОм / 5 пФ |
Предельные параметры входного сигнала |
Максимальный уровень ± 30 Впик, частота не более 250 МГц, минимальна длительность импульса 2 нс |
Измерения и анализ |
Автоизмерения |
38 параметров; отображение до 12 результатов + статистика, гистограммы, графики; измерение на заданном интервале по Х |
Математика |
31 операция, включая БПФ 128 Мб/с, отображение до 12-и графиков математики, возможность двойного преобразования |
Допусковый контроль |
По предельному значению, либо по шаблону; действия – записать, сигналы Стоп/Авария/Импульс, регистрация в LabNotebook |
Дополнительные возможности |
Интерфейсы |
Ethernet (2), USB2.0 (2), USB3.0 (4), USBTMC, GPIB (опция), DisplayPort 1.2 |
Декодирование послед. протоколов (опция) |
USB2, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, ENET, NRZ, SENT, AudioBus, DigRF 3G, DigRF V4, MIPI D-PHY CSI-2 |
Режим WaveScan |
Поиск аномалий в захваченном сигнале (по 20 параметрам) |
ПО для анализа (опции) |
Анализ электрич. мощности, анализ в телекоммуникациях, цифровые фильтры, анализ ЭМС, индивидуальный пользовательский интерфейс |
Общие данные |
Дисплей |
Цветной, 31 см, TFT сенсорный экран, WXGA 1280 x 800 точек, отображение до 40 осциллограмм (каналы, растяжка, математика, память) |
Процессор |
Intel® Core™ i7-47090S Quad, 4,0 ГГц (или лучше), ОС Windows Embedded Pro 7 (64-бит), ОЗУ 16 ГБ (32 ГБ при опциональном увеличении памяти) |
Напряжение питания |
100 – 240 В (± 10 %), 45 – 66 Гц (автовыбор), 400 Вт/420 ВА (макс. 550 Вт/570 ВА) |
Габаритные размеры (ВхШхГ) |
374 x 417 x 280 мм |
Масса |
12,3 кг |
Комплект поставки |
Шнур питания (1), делитель РР018 1:10 (4)
HDO8k-MS: 16-кан. логический пробник (1), провод заземления (5), наконечник-расширитель (20), микрозажим (22) |
