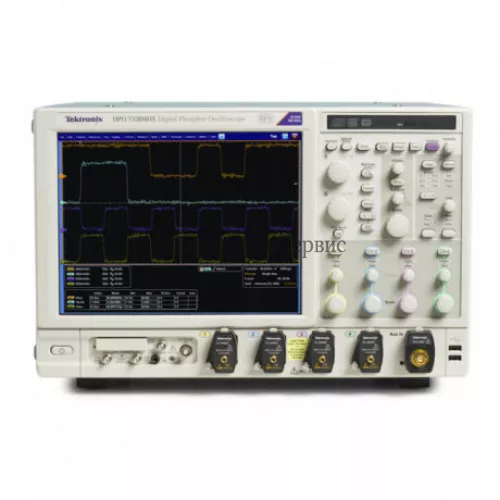

Поверка осуществляется по документу МП 48470-11 «Осциллографы цифровые DPO70404С, DPO70604С, DPO70804С, DPO71254С, DPO71604С, DPO72004С, DSA70404С, DSA70604С, DSA70804С, DSA71254С, DSA71604С, DSA72004С, MSO70404С, MSO70604С, MSO70804С, MSO71254С, MSO71604С, MSO72004С фирмы «Tektronix (China) Со., Ltd.», КНР. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.09. 2011 года.
Средства поверки:
- установка измерительная К2С-62А (Рег. № 31434-06), диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 %, диапазон девиации периода ± 10 %, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015.U + 1,5 мкВ), где U — установленное напряжение, диапазон девиации амплитуды ± 10 %, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс;
- вольтметр универсальный В7-80 (Рег. № 28335-04), диапазон измерений сопротивления постоянного тока от 0 до 200 МОм, пределы допускаемой погрешности измерений сопротивления постоянного тока ± (0,1 % + 0,05) Ом, в диапазоне от 0 до 200 Ом, 200 МОм ± (0,1 + 0,1·R) %, в диапазоне от 0,12 до 200 МОм;
- генератор сигналов программируемый Г4-192 (Рег. № 14154-94), диапазон частот от 10 кГц до 1,3 ГГц, пределы допускаемой погрешности установки частоты ± 1,5x10-5 %;
- генератор сигналов Г4-194 (Рег. № 13309-92), диапазон частот от 2 до 8,3 ГГц, пределы допускаемой погрешности установки частоты ± 1x10-2 %;
- генератор сигналов Г4-111 (Рег. № 6038-77), диапазон частот от 6,0 до 17,85 ГГц, выходная мощность не менее 5 мВт, пределы допускаемой погрешности установки частоты ± 0,5%;
- генератор сигналов высокочастотный Г4-207 (Рег. № 39908-08), диапазон частот от 17,44 до 25,86 ГГц, пределы допускаемой погрешности установки частоты ± 0,5 %;
- ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z55 (Рег. № 32262-06), диапазон частот до 40 ГГц, измеряемая мощность от 1 мкВт до 100 мВт;
- частотомер универсальный Ч3-86 (Рег. № 27901-04), диапазон частот от 0,1 Гц до100 МГц, пределы относительной погрешности измерений частоты ± 2x10-8.
Сведения о методиках (методах) измерений
Руководство по эксплуатации. «Осциллографы цифровые DPO70404С, DPO70604С, DPO70804С, DPO71254С, DPO71604С, DPO72004С, DSA70404С, DSA70604С, DSA70804С, DSA71254С, DSA71604С, DSA72004С, MSO70404С, MSO70604С, MSO70804С, MSO71254С, MSO71604С, MSO72004С»
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DPO70404С, DPO70604С, DPO70804С, DPO71254С, DPO71604С, DPO72004С, DSA70404С, DSA70604С, DSA70804С, DSA71254С, DSA71604С, DSA72004С, MSO70404С, MSO70604С, MSO70804С, MSO71254С, MSO71604С, MSO72004С
- Техническая документация фирмы-изготовителя.
