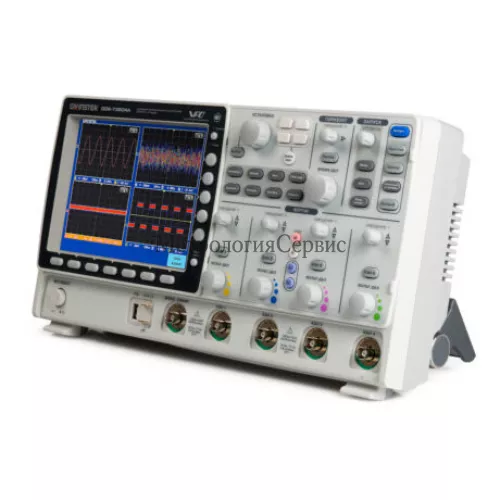

Поверка осциллографа цифрового GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А

Name: Поверка осциллографа цифрового GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А
Brand: Good Will Instrument Co
Price: 6400 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка осциллографа цифрового GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А

Номер в ГРСИ РФ:

51562-12

Производитель / заявитель:

Good Will Instrument Co

Методика поверки:

МП 51562-12

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 6400 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка осциллографа цифрового GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А

Назначение: для исследования формы и измерений амплитудных и временных параметров периодических и непериодических электрических сигналов в диапазоне частот: 0…150 МГц (GDS-73152, GDS-73154), 0…250 МГц (GDS-73252, GDS-73254), 0…350 МГц (GDS-73352, GDS-73354), 0.500 МГц (GDS-73502А, GDS-73504А).

Поверка осциллографа цифрового GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А

Осциллографы представляют собой измерительные приборы в настольном исполнении, принцип действия которых основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой, и передачей информации о параметрах сигнала на компьютер. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Отображение сигнала на мониторе компьютера, измерение его параметров, а также управление осциллографами осуществляется с помощью специального программного обеспечения.

Осциллографы обеспечивают цифровое запоминание сигнала, измерение в диапазоне амплитуд от 2 мВ до 5 В (до 300 В с делителем) и временных интервалов от 1 нс до 50 с (от 100 мс/дел до 100 с/дел в режиме самописца), автоматическую установку размеров изображения, автоматическое измерение амплитудно-временных параметров входного сигнала с выво -дом результата измерения на экран дисплея.

Осциллографы обеспечивают возможность подключения к персональному компьютеру через разъем USB 2.0.

Модификации осциллографов отличаются 2-х и 4-х канальным исполнением и размещением на панели органов управления: «По горизонтали», «Матем», «Опрон.», кнопок анализа данных по шине/bus, а также положением разъема «Внеш. Синхр.»/ EXT trigger.

Пломбирование осциллографов осуществляется один раз изготовителем при выпуске из производства в виде наклейки в месте крепежных винтов.

Программное обеспечение

Программное обеспечение имеет два уровня. Первый уровень (высокий) — внешнее программное обеспечение, второй уровень (низкий) — встроенное метрологически значимое программное обеспечение.

Идентификационные данные метрологически значимого программного обеспечения осциллографов

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программное обеспечение осциллографов цифровых серии GDS-73000

1.15

7712ed4094c133af

8b34da171f6e54fe

md5

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Какая цена Поверка осциллографа цифрового GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А? Чтобы получить информацию о стоимости «Поверка осциллографа цифрового GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 51562-12 «Осциллографы цифровые GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502 А, GDS-73504A. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 12 июля 2012 г. Перечень рекомендуемых основных средств поверки:

Наименование и тип средства измерений	Метрологические характеристики
Калибратор осциллографов импульсный И1-9	30 мкВ — 100 В, SU= ±(2,5•Ю’3 U+3 мкВ);
Генератор сигналов высокочастотный Г 4176	диапазон частот (0,1 — 1020) МГц, 5f=0,000015%; диапазон установки уровня 1 мкВ — 1 В
Ваттметр поглощаемой мощности М3-51	(0,02 — 17,85) ГГц, диапазон измерений (10-4 — 0,01) Вт; основная погрешность d ± 4 % (0-12) ГГц,
Генератор испытательных импульсов И1-15	Тф=0,25 нс

Сведения о методах измерений

Методика измерений приведена в разделе 11 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к осциллографам цифровым GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А

ГОСТ 8.311-78 ГСИ. Осциллографы электронно-лучевые универсальные. Методы и средства поверки.
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Модификации	GDS-73152/ GDS-73154	GDS-73252/ GDS-73254	GDS-73352/ GDS-73354	GDS-73502A/ GDS-73504A
Число каналов	2 / 4	2 / 4	2 / 4	2 / 4
Характеристики тракта вертикального отклонения
Частота дискретизации для каждого канала/ в режиме объединения	Включен один канал: 5 ГГц — для моделей 73154, 73254, 73352, 73354 4 ГГц — для моделей 73502A, 73504A 2.5 ГГц — для моделей 73152, 73252 Включено два канала: 2.5 ГГц — для моделей 73154, 73254, 73352, 73354, 2 ГГц — для моделей 73502A, 73504A 1.25 ГГц — для моделей 73152, 73252 Включено три или четыре канала: 1.25 ГГц — для моделей 73154, 73254, 73354 2 ГГц — для моделей 73502A, 73504A

Модификации	GDS-73152/ GDS-73154	GDS-73252/ GDS-73254	GDS-73352/ GDS-73354	GDS-73502A/ GDS-73504A
Полоса пропускания	150 МГц	250 МГц	350 МГц	500 МГц
Время нарастания переходной характеристики, не более	2,3 нс	1,4 нс	1 нс	0,7 нс
Разрешающая способность по вертикали	8 бит
Диапазон коэффициентов отклонения Коткл	от 2 мВ/дел до 1 В/дел — при 50/75 Ом, от 2 мВ/дел до 5 В/дел — при 1 Ом. Регулируется шагами в последовательности 1; 2; 5
Пределы допускаемой абсолютной погрешности измерений напряжений постоянного тока	± (3,0 х10?2 XU+ 0,1 дел X Коткл + 1 мВ) для значений Коткл ^ 5 мВ/дел
Входное сопротивление каналов вертикального отклонения	50 Ом, 75 Ом, 1 МОм (± 2 %)
Входная ёмкость каналов вертикального отклонения и входа внешней синхронизации	не более 16 пФ
Входное сопротивление входа внешней синхронизации	1 МОм ± 2 %
Входная ёмкость входа внешней синхронизации	15 пФ
Объем памяти на канал	25 кБайт
Характеристики тракта горизонтального отклонения
Диапазон установки коэффициентов развертки	от 1 нс/дел до 100 с/дел, регулируется с шагом 1; 2; 5, в режиме «самописец»: 100 мс/дел — 100 с/дел устанавливается автоматически
Пределы допускаемой относительной погрешности коэффициента развёртки	± 0,02 % на временном интервале = 1 мс
Синхронизация
Режимы запуска развёртки (независимо для каждого канала)	автоколебательный, ждущий, режим однократного запуска
Типы синхронизации (независимо для каждого канала)	по фронту, поочередно по фронту и срезу, по условиям длительности импульса, по условиям числа импульсов, по условиям задержки импульсов, видео синхронизация (PAL/SECAM, NTSC; выбор полярности синхронизации, номера строки и поля ), по ранту
