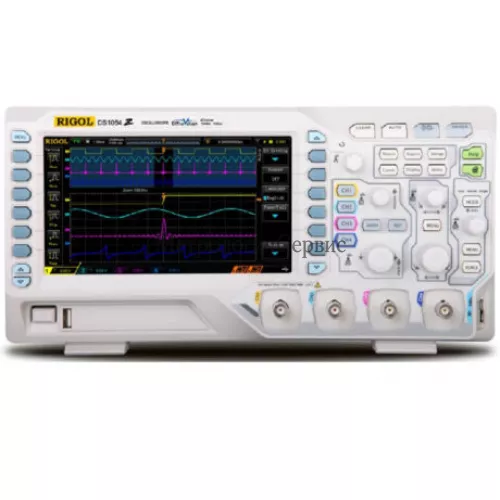

Поверка осциллографа цифрового Rigol DS1054Z

Name: Поверка осциллографа цифрового Rigol DS1054Z
Brand: RIGOL Technologies
Price: 6000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка осциллографа цифрового Rigol DS1054Z

Номер в ГРСИ РФ:

60892-15

Производитель / заявитель:

RIGOL Technologies

Методика поверки:

МП 60892-15

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 6000 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка осциллографа цифрового Rigol DS1054Z

Назначение: для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Поверка осциллографа цифрового Rigol DS1054Z

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов и логические операции.

Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и автокалибровку. Для связи с внешними устройствами имеются интерфейсы LAN, USB, GPIB (через адаптер USB-GPIB),

Осциллографы имеют многоязыковый интерфейс и систему быстрой справки.

Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.

Конструктивно осциллографы выполнены в виде компактного моноблока из пластика.

Какая цена Поверка осциллографа цифрового Rigol DS1054Z? Чтобы получить информацию о стоимости «Поверка осциллографа цифрового Rigol DS1054Z», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 60892-15 «Осциллографы цифровые RIGOL DS1054Z, MS01054Z. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 г.

Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым RIGOL DS1054Z, MSO1054Z

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Техническая документация фирмы «RIGOL TECHNOLOGIES, INC.», Китай.

Характеристика	Значение
Пределы допускаемой основной абсолютной погрешности коэффициентов отклонения на постоянном токе	± (0,04-8 [дел] •Ко [В/дел]) при Ко = 1, 2 и 5 мВ/дел; ± (0,03-8 [дел]-КО [В/дел]) при остальных КО
Полоса пропускания по уровню минус 3 дБ, не менее	50 МГц
Время нарастания переходной характеристики, не более	7 нс*
Канал горизонтального отклонения
Диапазон установки коэффициентов развертки (КР)	от 5 нс/дел до 50 с/дел
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора	± 25-10-6
Синхронизация
Минимальный уровень входного сигнала внутренней синхронизации	1 деление при КО до 5 мВ/дел; 0,3 деления при КО от 5 мВ/дел и выше
Логический анализатор (модификация	MSO1054Z)
Число входных цифровых каналов логического анализатора	16
Пороговые уровни срабатывания	TTL (+ 1,4 В); CMOS ( + 2,5 В; + 1,65 В; + 1,25 В; + 0,9 В); ESL (- 1,3 В); PECL (+ 3,7 В); LVDS (+ 1,2 В); 0 В или устанавливаемый пользователем
Пределы установки уровня срабатывания, определяемого пользователем	± 15 В с шагом 10 мВ
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха	Не более половины допускаемой основной погрешности
Общие технические характеристики
Напряжение и частота сети электропитания	От 100 до 240 В при частоте 45 — 440 Гц
Г абаритные размеры	313,1x160,8x122,4 мм
Масса	(3,2 ± 0,2) кг
Нормальные условия применения: — температура окружающего воздуха — относительная влажность воздуха	(23 ± 5) °С; до 95 % при + 30 °С
Рабочие условия применения: — температура окружающего воздуха — относительная влажность воздуха	от 0 до + 50 °С; до 95 % при + 30 °С; до 75 % при + 40 °С; до 45 % при + 50 °С
