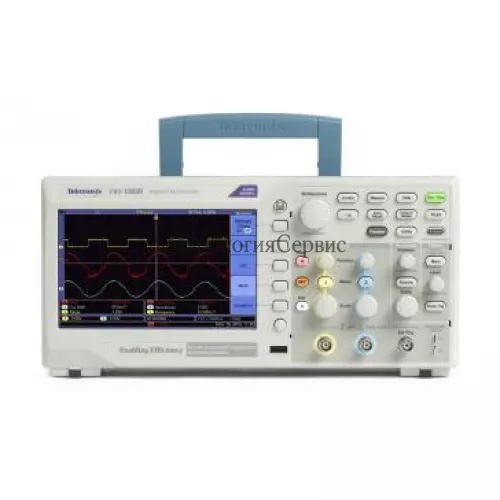

Поверка осциллографа цифрового TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)

Калькулятор стоимости поверки

Услуга - Поверка осциллографа цифрового TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)

Номер в ГРСИ РФ:

58295-14

Производитель / заявитель:

Tektronix

Методика поверки:

МП РТ 2122-2104

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 5000 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка осциллографа цифрового TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)

Назначение: для измерения и анализа амплитудных и временных параметров электрических сигналов.

Поверка осциллографа цифрового TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)

Принцип действия основан на аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограммы с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора.

Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, GPIB.

Конструктивно осциллографы цифровые серии TBS1000B выполнены в виде моноблока в настольном исполнении. По условиям эксплуатации осциллографы цифровые серии TBS1000B соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 50 °C.

Программное обеспечение

Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.

Какая цена Поверка осциллографа цифрового TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)? Чтобы получить информацию о стоимости «Поверка осциллографа цифрового TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП РТ 2122-2014 «Осциллографы цифровые серии TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 17.06.2014 г.

Средства поверки

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

калибратор осциллографов относительная погрешность установки синусоидального напряжения частотой 1 кГц с амплитудой от 35 мВ до 14 В не более ± 0,7 %; неравномерность АЧХ в диапазоне от 50 кГц до 150 МГц не более ± 5 %; относительная погрешность установки периода 10 мс не более ± 1010-6

калибратор универсальный Fluke 9100 с модулем измерительным для калибровки осциллографов option 600 относительная погрешность установки синусоидального напряжения частотой 1 кГц с амплитудой от 35 мВ до 14 В не более ± 0,25 %; неравномерность АЧХ в диапазоне от 50 кГц до 250 МГц не более ± 3 %; относительная погрешность установки периода от 4 нс до 5,5 с не более ± 2,5 10-6

Сведения о методах измерений

Методы измерений изложены в разделах руководства по эксплуатации 077-0896-00.

Нормативные документы, устанавливающие требования к осциллографам цифровым серии TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.

количество каналов	2
входное сопротивление	1 МОм
максимальная скорость выборки на один канал
TBS1052B, TBS1072B	1107с
TBS1102B, TBS1152B, TBS1202B	2- 109/с
максимальная длина записи отсчетов в память	2500
коэффициент отклонения Ко, в последовательности 1-2-5	от 2 мВ/дел до 5 В/дел
пределы допускаемой относительной погрешности коэффициента отклонения
Ко = 2 мВ/дел; 5 мВ/дел	±4%
Ко > 10 мВ/дел	±3 %
верхняя частота полосы пропускания по уровню — 3 дБ при Ко > TBS 1052В ТВ S1072В	5 мВ/дел 50 МГц 70 МГц
TBS1102B	100 МГц
TBS 1152В	150 МГц
ТВ S1202В	200 МГц
коэффициент развертки (в последовательности 1-2,5-5) TBS 1052В, TBS 1072В …………………………………………………………………………………………TBS1102В. TBS1152В. TBS 1202В……………………………………………………………..	от 5 нс/дел до 50 с/дел от 2,5 нс/дел до 50 с/дел
пределы допускаемой относительной погрешности измерения временных интервалов > 1 мс	± 50 10-6
пороги внутренней синхронизации
на частоте 10 МГц	1 дел
TBS1052B, TBS1072B, TBS1102B на верхней частоте полосы пропускания	1,5 дел
TBS1152B, ТВS1202В на частоте 100 МГц	1,5 дел
TBS 1152В, TBS 1202В на верхней частоте полосы пропускания	2 дел
общие характеристики
тип входных ВЧ соединителей	BNC(f)
габаритные размеры (ширина х высота х глубина), мм	326 х 158 х 124
масса, не более	2,0 кг
параметры питания
частота сети	от 45 до 66 Гц; от 360 до 440 Гц
напряжение сети частота сети от 45 до 66 Гц частота сети от 360 до 440 Гц	от 90 до 262 В от 90 до 132 В
потребляемая мощность, не более	30 Вт

условия эксплуатации	группа 3 ГОСТ 22261-94
рабочий диапазон температуры окружающей среды	от 0 до 50 °С
диапазон температур транспортирования и хранения	от — 40 до + 71 °С
относительная влажность воздуха, не более при температуре от 0 до 40 °C при температуре от 40 до 50 °С, без конденсата	от 5 до 90 % от 5 до 45 %
предельная высота над уровнем моря	3000 м
электромагнитная совместимость	по ГОСТР 51522-99
безопасность	по ГОСТР 52319-2005
