Поверка осциллографа цифрового запоминающего ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202

Name: Поверка осциллографа цифрового запоминающего ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202
Brand: SIGLENT TECHNOLOGIES CO
Price: 5500 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка осциллографа цифрового запоминающего ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202

Номер в ГРСИ РФ:

55302-13

Производитель / заявитель:

SIGLENT TECHNOLOGIES CO

Методика поверки:

МП 06/006-13

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 5500 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка осциллографа цифрового запоминающего ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202

Назначение: для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом дисплее и измерения их амплитудных и временных параметров.

Осциллографы имеют 7 модификаций (моделей): ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202 под торговой маркой АКТАКОМ, различающиеся полосой пропускания, максимальной частотой дискретизации и объемом памяти.

Поверка осциллографа цифрового запоминающего ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.

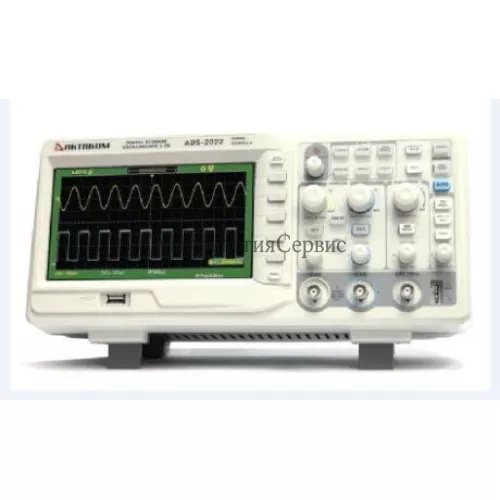

Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания. На лицевой панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора, разъем интерфейса связи USB-host. На верхней стороне осциллографа находятся выключатель осциллографа и откидная ручка для переноски. На задней стороне находятся разъемы Pass/Fail Out и интерфейсов связи RS-232 и USB-device, на левой стороне расположен разъем для подключения сетевого шнура питания, на нижней панели расположены опорные ножки и откидные упоры.

Какая цена Поверка осциллографа цифрового запоминающего ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202? Чтобы получить информацию о стоимости «Поверка осциллографа цифрового запоминающего ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 06/006-13 «Осциллографы цифровые запоминающие ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 10 сентября 2013 г.

Основные средства поверки:

Установка измерительная К2С-62А, диапазон ик от 20 мкВ до 200 В, погрешность ±(0,0015 ик + 1,5 мкВ), девиация в диапазоне ±10 % от значения напряжения; диапазон периода следования Тк от 0,5 нс до 5 с, погрешность ± 1 • 10-6 Тк, девиация в диапазоне ±10 % от значения периода следования; диапазон частот от 0,1 Гц до 2000 МГц, погрешность ±Г10-6 f; длительность фронта — менее 0,7 нс, длительность импульсов 0,1; 1; 10 мкс.

Сведения о методах измерений

Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов.

Нормативные и технические документы, распространяющиеся на осциллографы цифровые запоминающие ADS-2022, ADS-2072, ADS-2072M, ADS-2102, ADS-2102M, ADS-2152M, ADS-2202

Техническая документация фирмы изготовителя.

Режим усреднения, выборки	4, 16, 32, 64, 128, 256
Интерполяция	Sin (х)/х, линейная
Автоматические измерения	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise Time, Fall Time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FFT
Математические операции	сложение, вычитание, умножение, деление, инверсия
Функция БПФ	4 окна: прямоугольник, Hamming, Hanning или Blackman
Интерфейсы связи	USB-device, USB-host, RS-232
Дисплей	ЖК, TFT, 178 мм (7?), разрешение 480х234
Режим энергосохранения экрана	откл, 1, 2, 5, 10, 15, 30 мин, 1, 2, 5 ч
Время установления рабочего режима	30 минут
Питание: от сети переменного тока 50 Гц	(100-240)В
Потребляемая мощность, ВА, не более	50
Нормальные условия эксплуатации: — температура, °С — влажность, %	от 15 до 25 от 30 до 80
Рабочие условия эксплуатации: — температура, °С — влажность, %	от 10 до 40 до 90 при 25 °С
Условия хранения: — температура, °С — влажность, %	от минус 20 до 60 до 80 при 35 °С
Г абаритные размеры, мм (длина, ширина, высота)	324x136x157
Масса, кг	2,5
