Назначение: для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом индикаторе и измерения их амплитудных и временных характеристик.
Поверка осциллографа цифрового запоминающего АОС-5103, АОС-5106, АОС-5110, АОС-5115 и АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом матричном цветном дисплее.
Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и разъём USB для подключения внешнего запоминающего устройства или принтера. На задней панели находятся разъем для подключения сетевого шнура питания, разъемы интерфейсов связи USB, PASS/FAIL OUT для всех модификаций и дополнительно портов RS232C для модификаций АОС-5103, АОС-5106, АОС-5110, АОС-5115 и LAN для модификаций АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5104, АОС-5202, АОС-5204, АОС-5302, АОС-5304. На верхней панели осциллографа имеется откидная ручка для переноски. На нижней панели имеются опорные ножки и откидные упоры, которые обеспечивает установку осциллографа горизонтально или под углом.
Осциллографы АОС имеют 14 модификаций (моделей): АОС-5062, АОС-5064, АОС-5072, АОС-5074, АОС-5102, АОС-5103, АОС-5104, АОС-5106, АОС-5110, АОС-5115, АОС-5202, АОС-5204, АОС-5302, АОС-5304 под торговой маркой АКТАКОМ, различающихся полосой пропускания, максимальной частотой дискретизации, числом каналов вертикального отклонения, размером диагонали дисплея. Все модификации осциллографов имеют встроенный 6 разрядный частотомер на входе синхронизации.

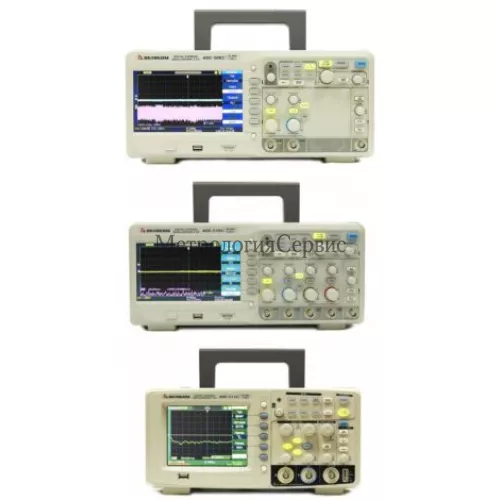

Фотографии общего вида осциллографов представлены на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.
модификации АОС-5062, АОС-5072, АОС-5102, АОС-5202, АОС-5302
модификации АОС-5103, АОС-5106, АОС-5110, АОС-5115 Рисунок 1. Фотографии общего вида осциллографов АОС
модификации АОС-5064, АОС-5074, АОС-5Ю4, АОС-5204, АОС-5304
Программное обеспечение
Программное обеспечение (ПО) осциллографов предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи. ПО обеспечивает выполнение следующих функций обработки цифровых данных: курсорных измерений, автоматических измерений, допускового контроля, математической обработки (+, -, •, /, быстрое преобразование Фурье).
Контроль целостности программы выполняется автоматически при каждом запуске, после проверки соответствия контрольной суммы на дисплей выводится идентификационное наименование и версия ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — С.
Идентификационные данные программного обеспечения
Наименование |
Идентификационное наименование (наименование модификации) |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
Программное обеспечение осциллографов АОС |
AOC-5062,
AOC-5064,
AOC-5072,
A0C-5074,
A0C-5102,
A0C-5104,
AOC-5202,
AOC-5204,
A0C-5302,
A0C-5304 |
1.01.01.ххКхх* |
3 6a4d42963ca7d4a5 89127f2fec 1196b |
MD5 |
A0C-5103 |
2.07.02.ххИхх* |
4ba752eac8a565fcba45e58eec856415 |
MD5 |
A0C-5106,
A0C-5110,
A0C-5115 |
3.01.01.ххКхх* |
772d6ace 19af858fd74ac127447afdcd |
MD5 |
* — номер версии ПО осциллографов АОС определяют первые пять цис |
р, разделенных точками. Вместо х могут быть любые символы. |
