Заказать Поверка осциллографа цифрового запоминающего RTM3002, RTM3004, RTA4004
Назначение: для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Поверка осциллографа цифрового запоминающего RTM3002, RTM3004, RTA4004
Принцип действия осциллографов цифровых запоминающих RTM3002, RTM3004, RTA4004 (далее — осциллографы) основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудновременных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Входные каналы осциллографов совместимы с разъемами BNC и оборудованы специальным интерфейсом для активных пробников. Интерфейс обеспечивает обнаружение, питание и управление активными пробниками фирмы-изготовителя, а также автоматическое обнаружение пассивных пробников, подключенных к каналам осциллографов. К осциллографам также возможно опциональное подключение логических пробников для декодирования сигналов параллельных шин данных.

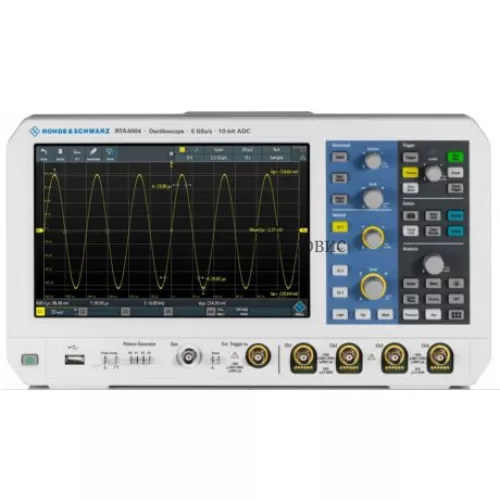

Конструктивно осциллографы выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0.
Модели осциллографов цифровых запоминающих RTA4004 отличаются от RTM3002, RTM3004 погрешностью по частоте внутреннего опорного генератора, штатной полосой пропускания и объемом памяти. Модели осциллографов цифровых запоминающих RTM3002 имеют два входных канала, RTM3004, RTA4004 имеют четыре входных канала.
Осциллографы имеют следующие опции:
- B1 — логические пробники;
- B222/B242 — полоса пропускания 200 МГц;
- B223/B243 — полоса пропускания 350 МГц;
- B225/B245 — полоса пропускания 500 МГц;
- B2210/B2410 — полоса пропускания 1 ГГц;
- B6 — генератор сигналов произвольной формы.
Программное обеспечение
Идентификационные данные программного обеспечения осциллографов цифровых запоминающих RTM3002, RTM3004, RTA4004.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTM3002, RTM3004, RTA4004 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО для RTM3002, RTM3004 для RTA4004 |
Firmware version RTM3000 Firmware version RTA4000 |
Номер версии (идентификационный номер) ПО для RTM3002, RTM3004 для RTA4004 |
версия 01.100 и выше версия 01.000 и выше |
Цифровой идентификатор ПО |
нет данных |
Какая цена Поверка осциллографа цифрового запоминающего RTM3002, RTM3004, RTA4004? Чтобы получить информацию о стоимости «Поверка осциллографа цифрового запоминающего RTM3002, RTM3004, RTA4004», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
