Услуга - Поверка преобразователей давления измерительных Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

Номер в ГРСИ РФ:

71892-18

Производитель / заявитель:

Endress+Hauser GmbH + Co. KG

Методика поверки:

МП 202-009-2018

Межповерочный интервал:

5 лет

Стоимость оказания услуг:

от 3500 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка преобразователей давления измерительных Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

Назначение: для непрерывных измерений и преобразования значений измеряемого параметра — избыточного, абсолютного давления газа, жидкости или пара в унифицированный аналоговый и (или) цифровой выходные сигналы. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: уровня, объема и массы газа, жидкости или пара.

Поверка преобразователей давления измерительных Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 (далее преобразователи) состоят из электронного блока и чувствительного элемента, включающего в себя первичный преобразователь давления и измерительную мембрану. Деформация измерительной мембраны под воздействием измеряемого давления преобразуется в унифицированный выходной сигнал постоянного тока, напряжения постоянного тока или цифровой выходной сигнал по протоколам HART, Profibus, Foundation Fieldbus, пропорциональный измеряемому давлению. Модель Cerabar M имеет однокамерный корпус, модель Cerabar S — двухкамерный. Модели преобразователей различаются по типу монтажных элементов, габаритными размерами и типу выходного сигнала.

В зависимости от технических и метрологических характеристик преобразователи могут иметь различные исполнения. Обозначение исполнения преобразователей приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на преобразователи:

PMP51 — AB12CD3EFHIJKLM AB — Маркировка взрывозащиты

1 — Выходной сигнал

2 — Дисплей, управление C — Корпус

D — Электроподключение

3E — Диапазон измерения преобразователя

F — Обозначение погрешности

H — Калибровка; Ед. измерения

IJK — Присоединение к процессу

L — материал мембраны

M — Заполняющая жидкость

PMP55 — AB12CD3EFHIJKLMN AB — Маркировка взрывозащиты

1 — Выходной сигнал

2 — Дисплей, управление C — Корпус

D — Электроподключение

3E — Диапазон измерения преобразователя

F — Обозначение погрешности

H — Калибровка; Ед. измерения

IJK — Присоединение к процессу

L — материал мембраны

M — Заполняющая жидкость

N — Исполнение выносной мембраны

PMC51 — AB12CD3EFHIJKLMN AB — Маркировка взрывозащиты

1 — Выходной сигнал

2 — Дисплей, управление C — Корпус

D — Электроподключение

3E — Диапазон измерения преобразователя

F — Обозначение погрешности

H — Калибровка; Ед. измерения

IJK — Присоединение к процессу

L- Уплотнение

PMP71 — ABC1D23EFHIJ

A — Маркировка взрывозащиты

B — Выходной сигнал. Управление

C — Тип корпуса; Кабельный ввод

1D — Диапазон измерений; Предельное давление

2 — Калибровка; Ед. измерения

3 — Материал мембраны

EF — Присоединение к процессу H — Заполняющая жидкость

1 — Дополнительная опция 1 J — Дополнительная опция 2

PMP75 — ABC1D23EFHIJ

A — Маркировка взрывозащиты

B — Выходной сигнал. Управление

C — Тип корпуса; Кабельный ввод

1D — Диапазон измерений; Предельное давление

2 — Калибровка; Ед. измерения

3 — Материал мембраны

EF — Присоединение к процессу

H — Исполнение выносной мембраны. Заполняющая жидкость

1 — Дополнительная опция 1 J — Дополнительная опция 2

PMC71 — ABC1D2EFHIJ

A — Маркировка взрывозащиты

B — Выходной сигнал. Управление

C — Тип корпуса; Кабельный ввод

1D — Диапазон измерений; Предельное давление

2 — Калибровка; Ед. измерения EF — Присоединение к процессу H — Уплотнение

I — Дополнительная опция 1 J — Дополнительная опция 2

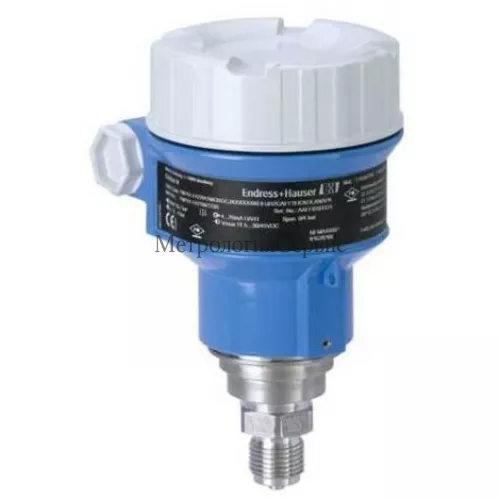

Общий вид преобразователей представлен на рисунках 1-6.

Схема пломбирования корпуса преобразователя представлен на рисунке 7.

Программное обеспечение

Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cera-bar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 имеют внешнее метрологически незначимое программное обеспечение (далее — ПО) и встроенное метрологически значимое ПО.

Конструкция преобразователей давления измерительных Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71 обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные программного обеспечения

Наименование

программного

обеспечения

Идентификационное наименование ПО

Номер версии (идентификационный номер)

ПО

Цифровой идентификатор ПО

ПО для преобразователей давления измерительных (Software) Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

Cerabar S

не ниже 02.10.01

не отображается

ПО для преобразователей давления измерительных (Firmware) Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51

Cerabar M

не ниже 01.00.01

не отображается

Идентификационное наименование программного обеспечения отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению) или посредством подключения преобразователя к персональному компьютеру через периферийное устройство (FXA195 или FXA291).

В преобразователях давления конструктивно предусмотрено наличие переключателя ?(рисунки 8, 9), расположенного внутри корпуса. Любое изменение настроек возможно только тогда, когда переключатель имеет состояние «Включен»(“оп”). Доступ к настройкам осуществляется через меню с помощью специального пароля. После внесения изменений в настройки переключатель переводят в состояние «Выключен»(“оГ:Р’).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Какая цена Поверка преобразователей давления измерительных Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71? Чтобы получить информацию о стоимости «Поверка преобразователей давления измерительных Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 202-009-2018 «Преобразователи давления измерительные Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.04.2018 г.

Основные средства поверки:

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 — манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 — манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 — мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Задатчики давления Воздух-1600 (Регистрационный №12143-04).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к преобразователям давления измерительным Cerabar M PMP51, Cerabar M PMP55, Cerabar M PMC51, Cerabar S PMP71, Cerabar S PMP75, Cerabar S PMC71

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 — 1 • 106 Па
Техническая документация фирмы-изготовителя

Модель преобразователя давления	Диапазоны измерения (ДИ)		Коэффициент перенастройки TD = P,^ / Pди	Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления, % 1) 9)	Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений давления вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, %
	Избыточное давление, МПа	Абсолютное давление, МПа
Cerabar M PMP51	от -0,04 до +0,04	от 0 до 0,04	1:1	±0,1; ±0,15; ±0,3	±(0,17+0,07 хTD)
			> 1:12)	±(0,3 х TD)
			> 1:1	±(0,15 х TD)
	от -0,1 до +0,1	от 0 до 0,1	от 1:1 до 5:1	±0,1; ±0,15; ±0,075
			> 1:12)	±(0,3 х TD); ±(0,2 х TD)
			> 5:1 до 20:1	±(0,03 х TD)
	от -0,1 до +0,2	от 0 до 0,2	от 1:1 до 10:1	±0,1; ±0,15; ±0,075
			от 5:1 до 10:12)	±0,1; ±0,2
			от 10:1 до 20:1	±(0,015 х TD)
	от -0,1 до +0,4	от 0 до 0,4	от 1:1 до 10:1	±0,1; ±0,15; ±0,075
			от 10:1 до 20:1	±0,1; ±0,2; ±(0,0075 х TD)
	от -0,1 до +1 от -0,1 до +4	от 0 до 1 от 0 до 4	от 1:1 до 10:1	±0,1; ±0,15; ±0,075
			от 10:1 до 20:1	±0,1; ±0,2
	от -0,1 до +10	от 0 до 10	от 1:1 до 10:1	±0,1; ±0,15; ±0,075
			от 10:1 до 20:1	±0,15; ±0,2
	от -0,1 до +40	от 0 до 40	от 1:1 до 5:1	±0,1; ±0,15	±(0,15+0,17хTD)
			от 5:1 до 20:1	±(0,03 х TD)
Cerabar M PMP557)	от -0,04 до +0,04	от 0 до 0,04	1:1	±0,1; ±0,15	±(0,17+0,07 хTD)
			от 1:1 до 20:1	±(0,15 х TD)
	от -0,1 до +0,1 от -0,1 до +0,2	от 0 до 0,1 от 0 до 0,2	от 1:1 до 3,75:1	±0,1; ±0,15
			от 3,75:1 до 20:1	±(0,04 х TD)
	от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4 от -0,1 до +10	от 0 до 0,4 от 0 до 1 от 0 до 4 от 0 до 10	от 1:1 до 10:1	±0,1; ±0,15
			от 10:1 до 20:1	±0,15; ±0,2
	от -0,1 до +40	от 0 до 40	от 1:1 до 5:1	±0,1; ±0,15	±(0,15+0,17хTD)
			от 5:1 до 20:1	±(0,03 х TD)

Cerabar M PMC51	от -0,01 до +0,01	от 0 до 0,01	от 1:1 до 10:1	±0,1; ±0,15; ±0,075	±(0,2+0,15 хTD) 2) 4) ±(0,08+0,15 хTD) 3)
			от 10:1 до 20:1	±0,2; ±(0,0075 х TD); ±(0,015 х TD)
	от -0,025 до +0,025 от -0,04 до +0,04	от 0 до 0,025 от 0 до 0,04	от 1:1 до 10:1	±0,1; ±0,15; ±0,075
			от 10:1 до 20:1	±0,1; ±0,2
	от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +4 от -0,1 до +10	от 0 до 0,1 от 0 до 0,2 от 0 до 4 от 0 до 10	от 1:1 до 10:1	±0,1; ±0,15; ±0,075	±(0,22+0,15 хTD)2) 4) ±(0,1+0,15 хTD)3)
			от 10:1 до 20:1	±0,1; ±0,2
	от -0,1 до +40	от 0 до 40	от 1:1 до 10:1	±0,1; ±0,15; ±0,075
			от 10:1 до 20:1	±0,2; ±(0,0075 х TD)
Cerabar S PMP715)	от -0,04 до +0,04	от 0 до 0,04	1:1	±0,05; ±0,025	±(0,08+0^TD) ±(0,26+0,04 хTD)6)
			> 1:1	±0,04; ±(0,05 х TD)
	от -0,1 до +0,1	от 0 до 0,1	от 1:1 до 2,5:1	±0,05; ±0,025; ±0,04
			> 2,5:1	±0,04; ±(0,02 х TD)
	от -0,1 до +0,2	от 0 до 0,2	от 1:1 до 5:1	±0,05; ±0,025; ±0,04
			> 5:1	±(0,01 х TD)
	от -0,1 до +0,4	от 0 до 0,4	от 1:1 до 10:1	±0,05; ±0,025; ±0,03
			> 10:1	±(0,005 х TD)
	от -0,1 до +1 от -0,1 до +4	от 0 до 1 от 0 до 4	от 1:1 до 10:1	±0,05; ±0,025; ±0,03	±(0,03+0,03 хTD ) ±(0,21+0,03 хTD) 6)
			> 10:1	±(0,005 х TD)
	от -0,1 до +10	от 0 до 10	от 1:1 до 10:1	±0,05; ±0,035; ±0,04	±(0,06+0,0^TD) ±(0,24+0,015 х TD) 6)
			> 10:1	±(0,005 х TD)
	от -0,1 до +40	от 0 до 40	от 1:1 до 5:1	±0,1; ±0,09; ±0,065
			> 5:1	±(0,02 х TD)
	от -0,1 до +70	от 0 до 70	от 1:1 до 5:1	±0,1; ±0,09; ±0,065
			> 5:1	±(0,02 х TD)

	от -0,04 до +0,04	от 0 до 0,04	1:1		±0,15
	от -0,04 до +0,04	от 0 до 0,04	> 1:1		±(0,15 х TD)
	от -0,1 до +0,1	от 0 до 0,1	от 1:1	до 2,5:1	±0,075
	от -0,1 до +0,1	от 0 до 0,1	> 2,5	1	±(0,03 х TD)	±(0,08+0^TD)
	от -0,1 до +0,2	от 0 до 0,2	от 1:1	до 5:1	±0,075	±(0,26+0,04 хTD)6)
	от -0,1 до +0,2	от 0 до 0,2	> 5:1		±(0,015 х TD)
Cerabar S PMP758)	от -0,1 до +0,4	от 0 до 0,4	от 1:1	до 10:1	±0,075
Cerabar S PMP758)	от -0,1 до +0,4	от 0 до 0,4	> 10:1		±(0,0075 х TD)
	от -0,1 до +1	от 0 до 1	от 1:1	до 10:1	±0,075	±(0,03+0,03 хTD )
	от -0,1 до +4	от 0 до 4	> 10:1		±(0,0075 х TD)	±(0,21+0,03 хTD) 6)
	от -0,1 до +10	от 0 до 10	от 1:1	до 10:1	±0,075
	от -0,1 до +10	от 0 до 10	> 10:1		±(0,0075 х TD)	±(0,06+0,0^TD)
	от -0,1 до +40	от 0 до 40	от 1:1	до 5:1	±0,15	±(0,24+0,015 х TD) 6)
	от -0,1 до +40	от 0 до 40	> 5:1		±(0,03 х TD)
	от -0,01 до +0,01	от 0 до 0,01	от 1:1	до 10:1	±0,075; ±0,05
	от -0,01 до +0,01	от 0 до 0,01	> 10:1		±(0,0075 х TD)
	от -0,025 до +0,025	от 0 до 0,025	от 1:1	до 10:1	±0,075; ±0,05	±(0,038+0,07хTD)
	от -0,025 до +0,025	от 0 до 0,025	> 10:1		±(0,0075 х TD)	±(0,038+0,07хTD)
	от -0,04 до +0,04	от 0 до 0,04	от 1:1	до 10:1	±0,05; ±0,035
	от -0,04 до +0,04	от 0 до 0,04	> 10:1		±(0,005 х TD)
	от -0,1 до +0,1	от 0 до 0,1	от 1:1	до 10:1	±0,05; ±0,035
Cerabar S PMC71	от -0,1 до +0,1	от 0 до 0,1	> 10:1		±(0,005 х TD)
Cerabar S PMC71	от -0,1 до +0,2	от 0 до 0,2	от 1:1	до 10:1	±0,05; ±0,035; ±0,025
	от -0,1 до +0,2	от 0 до 0,2	> 10:1		±(0,005 х TD)
	от -0,1 до +4	от 0 до 4	от 1:1	до 10:1	±0,05; ±0,025	±(0,02+0,065 хTD)
	от -0,1 до +4	от 0 до 4	> 10:1		±(0,005 х TD)	±(0,02+0,065 хTD)
	от -0,1 до +10	от 0 до 10	от 1:1	до 10:1	±0,05; ±0,035
	от -0,1 до +10	от 0 до 10	> 10:1		±(0,005 х TD)
	от -0,1 до +40	от 0 до 40	от 1:1	до 10:1	±0,05; ±0,035
	от -0,1 до +40	от 0 до 40	> 10:1		±(0,005 х TD)
