Поверка преобразователей давления малогабаритных «Корунд-ДД», «Корунд-ДИ»

Name: Поверка преобразователей давления малогабаритных «Корунд-ДД», «Корунд-ДИ»
Brand: ЕвроАзиатский концерн
Price: 2400 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка преобразователей давления малогабаритных «Корунд-ДД», «Корунд-ДИ»

Номер в ГРСИ РФ:

14446-00

Производитель / заявитель:

ЕвроАзиатский концерн

Методика поверки:

МИ 1997-89

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 2400 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка преобразователей давления малогабаритных «Корунд-ДД», «Корунд-ДИ»

Назначение: для преобразования разностного и избыточного давления жидких и газообразных сред, неагрессивных к материалам контактирующих деталей (титановые сплавы), в информативный параметр выходного сигнала в виде постоянного тока в системах автоматического управления, контроля и регулирования производственными процессами в различных отраслях народного хозяйства.

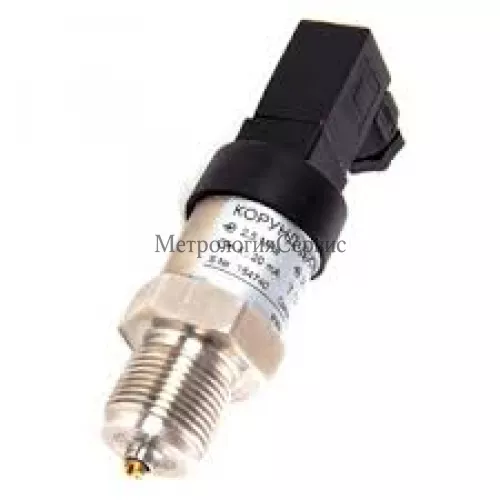

Поверка преобразователей давления малогабаритных Корунд

Работа преобразователей основана на использовании тензоэффекта в структурах «кремний на сапфире». Измеряемое давление действует на титановую мембрану, на внутренней стороне которой напаяна сапфировая подложка с эпитаксиальными кремниевыми резисторами.

Преобразователи состоят из первичного преобразователя, воспринимающего измеряемое давление и преобразующего его в выходной сигнал разбаланса тензометрического моста, и электронного преобразователя, питающего тензомост и преобразующего выходной сигнал тензомоста в унифицированный выходной электрический сигнал постоянного тока.

Преобразователи представляют собой единую конструкцию (первичный преобразователь соединенный с электронным преобразователем).

Преобразователи подсоединяются к рабочей магистрали при помощи штуцера.Измеряемое давление через штуцер подается в рабочую полость и воздействует на металлическую мембрану, на внешней поверхности которой жестко закреплен полупроводниковый чувствительный элемент. Данный элемент представляет собой монокристаллическую сапфировую подложку, на поверхности которой сформированы гетероэпитаксиальные кремниевые резисторы, соединенные в тензочувствительную мостовую схему; выводы от схемы соединены с контактами выходного разъема. В кожухе, герметично соединенном со штуцером и закрытым верхней крышкой, находится плата электронного преобразователя с потенциометрами для корректировки «нуля» и «диапазона». На верхней крышке установлен разъем для подсоединения ответной части с проводами линии связи.

Какая цена Поверка преобразователей давления малогабаритных «Корунд-ДД», «Корунд-ДИ»? Чтобы получить информацию о стоимости «Поверка преобразователей давления малогабаритных «Корунд-ДД», «Корунд-ДИ»», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка преобразователей давления малогабаритных КОРУНД проводится по МИ 1997-89.

Межповерочный интервал — 2 года.

Перечень эталонных средств и оборудования, необходимого для поверки преобразователей:

Магазин сопротивлений Р33, ГОСТ 23737-79, класс точности 0,2, сопротивление до 99999,9 Ом.
Цифровой вольтметр Щ 1516, ТУ 25-04.2487-75, класс точности 0,015, верхний предел измерений 5 В.
Магазин сопротивлений Р4831, ТУ 25-04.3919-80, класс точности 0,02, сопротивление до 11111,1 Ом.
Преобразователи давления измерительные, I7I = 0, 06;0,1;0, 15 ^°/о для пределов измерения от 0,16 до 2,5 МПа.
Источник питания постоянного напряжения Б5-44, ТУ 4Е83.23Э219-В.
Манометр грузопоршневой МП-2,5, ГОСТ 8291-83, класс точности 0,02, верхний предел измерений 0,25 МПа.
Манометр грузопоршневой МП-б, ГОСТ 8291-83, классы точности 0, 02 , 0, 05, верхний предел измерений 0, 6 МПа .
Манометр грузопоршневой МП-60, ГОСТ 8291-83, классы точности 0, 02 , 0, 05, верхний предел измерений 6 МПа .
Манометр грузопоршневой МП-600, ГОСТ 8291-83, классы точности 0,02 , 0, 05, верхний предел измерений 60 МПа .
Манометр грузопоршневой МП-2500, ГОСТ 8291-83, классы точности 0,02 , 0,05, верхний предел измерений 250 МПа
Термометр стеклянный ртутный, пределы измерений 0-100° С,погрешность ± 0,2° С .

НОРМАТИВНЫЕ ДОКУМЕНТЫ.

ТУ 4212-002-17527421-95 «Преобразователи давления малогабаритные КОРУНД»

Вид измеряемого давления	Модель	Нижний диапазон измерения (Рн)	Верхний диапазон измерения (Рв)	Максимальная нагрузка	Основная приведенная погрешность, ±%
Избыточное давление (ДИ)	117	0	6 кПа	4 ? Рв	0,25; 0,5; 1.0
	118	0	10; 16 кПа	3 ? Рв	0,1; 0,25; 0.5, 1.0
	119	0	25; 40; 60;100;160,250кПа	2 ? Рв	0,1; 0,25; 0.5, 1.0
	120	0	0,4; 0,6; 1; 1,6 МПа	2 ? Рв	0,1; 0,25; 0.5, 1.0
	121	0	2,5; 4; 6 МПа	2 ? Рв	0,1; 0,25; 0.5, 1.0
	122	0	10; 16 МПа	2 ? Рв	0,1; 0,25; 0.5, 1.0
	123	0	25;40;60 МПа	2 ? Рв	0,1; 0,25; 0.5, 1.0
	124	0	100; 160; 240; 600 МПа	2 ? Рв	0,25; 0.5, 1.0
Абсолютное давление (ДА)	140	0	10; 25 кПа	4 ? Рв	0.25; 0.5; 1.0
	141	0	40; 60 кПа	3 ? Рв	0.25; 0.5; 1.0
	144	0	100; 160; 250 кПа	2 ? Рв	0,1; 0.25; 0.5; 1.0
	145	0	0,4; 0,6; 1; 1,6; 2,5 МПа	2 ? Рв	0,1; 0.25; 0.5; 1.0
	146	0	2,5; 4; 6; 10; 16 МПа	2? Рв	0,1; 0.25; 0.5; 1.0
Разряжение (ДР)	156	0	-6,0; -10 кПа	2? Рв	0,25; 0,5; 1,0
	157	0	-16; -25; -40 кПа	2? Рв	0,1; 0,25; 0,5; 1,0
	158	0	-60; -100 кПа	-100 кПа	0,1; 0,25; 0,5; 1,0
Давление- разряжение (ДИВ)	134	-6; -25; -40; -60; -100 кПа	6; 25; 40; 60; 100 кПа	2 ? Pн / 2? Рв	0,15; 0,25; 0,5; 1.0
Давление- разряжение (ДИВ)	135	-100 кПа	0,25; 0,4; 0,6; 1; 1,6; 2,4 МПа	Pн=100кПа / 2 ? Рв	0,1; 0,25; 0,5; 1.0
