Поверка преобразователей измерительных dTRANS T01, T02, T03, Т04, T05

Name: Поверка преобразователей измерительных dTRANS T01, T02, T03, Т04, T05
Brand: JUMO GmbH & Co. KG
Price: 2400 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка преобразователей измерительных dTRANS T01, T02, T03, Т04, T05

Номер в ГРСИ РФ:

54307-13

Производитель / заявитель:

JUMO GmbH & Co. KG

Методика поверки:

МП 2411-0087-2013

Межповерочный интервал:

3 года

Стоимость оказания услуг:

от 2400 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка преобразователей измерительных dTRANS T01, T02, T03, Т04, T05

Назначение: для измерения и преобразования входных сигналов, поступающих от термометров сопротивления (ТС), термоэлектрических преобразователей (ТП), термопреобразователей сопротивления, потенциометрических амперометрических и милливольто-вых устройств постоянного тока в выходной унифицированный сигнал силы или напряжения постоянного тока или цифровой сигнал, в том числе и во взрывоопасных зонах.

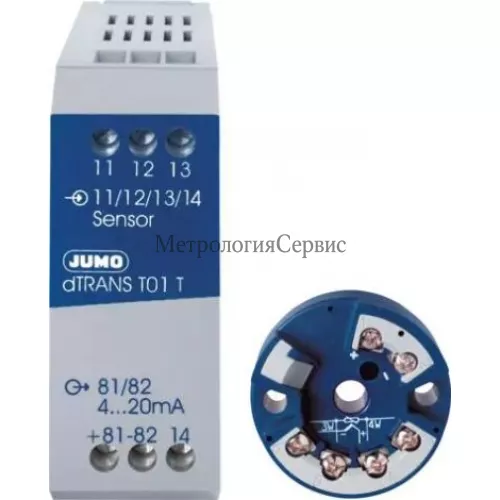

Поверка преобразователей измерительных dTRANS T01, T02, T03, Т04, T05

Принцип действия преобразователей основан на преобразовании сигнала от первичного элемента. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и других датчиков, линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы или напряжения постоянного тока или цифровой сигнал, линейный по отношению к температуре, сопротивлению, току или напряжению первичного преобразователя температуры. Исполнения модификаций преобразователей, выполненные в виде блоков с клеммами, различаются габаритными размерами, наличием или отсутствием HART-протокола, типом выходного сигнала и способами установки: для монтажа в соединительную головку или на DIN-рейку. Модификация Т01 имеет исполнения: 707011, 707013, 707014, 707015, 707016, модификация Т02: 707020, 707021, 707022, 707025 (исполнение 707022 имеет ЖК-дисплей); модификация Т03: 707030, 707031, 707032, 707033, 707034; модификация Т04: 707040; модификация Т05: 707050, 707051.

Преобразователи в сочетании с персональным компьютером или HART® -коммуникатором обеспечивают возможность конфигурации приборов, передачи, запоминания и обработки измерительной информации по HART® протоколу.

Маркировка взрывозащиты: СЕ Ех II 1 G EEx ia IIC T6/T5/T4; II 2 G EEx ia IIC T6/T5/T4.

Программное обеспечение

Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации посредством HART -коммуникатора или измерительных приборов. Также имеется ПО Setup dTRANS для персонального компьютера, которое позволяет установить диапазон и тип под-

ключенного первичного преобразователя и отображения версии встроенного ПО преобразователя серии dTRANS.

Идентификационные данные ПО приведены в таблице 1.

Наименование программного обеспечения	Идентификационное наименование ПО	Номер версии (иден-тификаци-онный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
Встроенное программное обеспечение
ПО мод. Т01 (исполнения 707011, 707013, 7016)	—	153.01	не доступен	—
ПО мод. Т01 (исполнения 707014, 707015)	—	315.01	не доступен	—
ПО мод. Т02 (исполнение 707020)	—	151.01	не доступен	—
ПО мод. Т02 (исполнения 707021, 707022, 707025)	—	135.02	не доступен	—
ПО мод. Т03 (исполнения 707030,707031, 707032, 707033, 707034)		194.02	не доступен
ПО мод. Т04 (исполнение 707040)	—	199.01	не доступен	—
ПО мод. Т05 (исполнение 707050)	—	225.01	не доступен	—
Программное обеспечение, устанавливаемое на пе			эсональный компьютер
ПО мод. Т01 (исполнения 707011, 707013, 7016)	Setup dTRANS T01 HART	1.03J	3f5caba3826e201b 49965857ec2e9cb9	md5
ПО мод. Т01 (исполнения 707014, 707015)	Setup dTRANS T01	1.08J	08d705a8dc6ed6d5 6f2ed6e34aa4afdc	md5
ПО мод. Т02 (исполнение 707020)	Setup dTRANS T02junior	1.02J	a86f12d45571819a 5b72f3cf937c71f7	md5
ПО мод. Т02 (исполнения 707021, 707022, 707025)	Setup dTRANS T02	2.00J	bd2ba94cbd99be79 f3a609886f148445	md5
ПО мод. Т03 (исполнения 707030,707031, 707032, 707033, 707034)	Setup dTRANS T03	2.06J	7cfce7414f839f35d b2df30982c28368	md5
ПО мод. Т04 (исполнение 707040)	Setup dTRANS T04	1.02J	a6f9ab40151b32de c4daea9d500643cd	md5
ПО мод. Т05 (исполнение 707050)	Setup dTRANS T05	1.01J	3e05fa3893d713a1 4f668de1a5e33a49	md5

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ3286-2010.

Какая цена Поверка преобразователей измерительных dTRANS T01, T02, T03, Т04, T05? Чтобы получить информацию о стоимости «Поверка преобразователей измерительных dTRANS T01, T02, T03, Т04, T05», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 2411- 0087 -2013 «Преобразователи измерительные серии dTRANS модификации T01, T02, T03, Т04, T05. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в мае 2013 г.

Основное поверочное оборудование:

Компаратор напряжений Р3017, пределы компарирования напряжений постоянного тока 11,111110 В с погрешностью: ±(U+1) мкВ; 1,1111110 В с погрешностью: ±(U+0,1) мкВ; 0,11111110 В с погрешностью: ±(2U+0,04) мкВ;
Прибор прецизионный серии 1500 модели 1590, диапазон измерений от 0,1 до 100 кОм, погрешность от ± 1 х 10-7 до ± 0,1 Ом;
Однозначная мера электрического сопротивления Р331 100 Ом, РЭ 1-го разряда;
Многозначные меры электрического сопротивления (ММЭС) Р3026-1, диапазон от 1 до 10000 Ом, класс точности 0,002/1,5 • 10-6;
Многофункциональный калибратор TRX-IIR в режиме измерений силы постоянного тока, диапазон измерений 0 — 52 мА, пределы допускаемой основной погрешности ±(0,01 % от показаний +0,01 % от диапазона), в режиме измерений напряжения постоянного тока диапазон от 0 до 6 В, погрешность ±(0,025 % от показаний +0,005 % от диапазона), диапазон от 6 до 60 В погрешность ± (0,05 % от показаний +0,005 % от диапазона).

Сведения о методах измерений

Отсутствуют.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии dTRANS модификации T01, T02, T03, Т04, T05

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «JUMO GmbH & Co.KG», Германия.

Элемент на входе	Диапазоны преобразования	Пределы допускаемой основной абсолютной погрешности преобразования сигнала	Мини мальный интервал
Типы первичных преобразователей	Диапазоны преобразования		Мини мальный интервал
1	2	3	4
Термопреобразователи сопротивления			10 °C
Pt100 (а=0,00385)	от минус 100 до 200 °C от минус 200 до 850 °C	± 0,2 °C ± 0,4 °C
JPt100 (а=0,003916)	от минус 100 до 200 °C от минус 200 до 649 °C	± 0,2 °C ± 0,4 °C
Pt500 (а=0,00385) Pt1000 (а=0,00385)	от минус 100 до 200 °C от минус 200 до 250 °C	± 0,2 °C ± 0,4 °C
Ni100 (а=0,00618)	от минус 60 до 250 °C	± 0,2 °C
Ni 500 (а=0,00618) Ni 1000 (а=0,00618)	от минус 60 до 150 °C	± 0,2 °C
Т ермоэлектрические преобразователи
Тип J (Fe-CuNi)	от минус 150 до 1200 °C	± 0,5 °С	50 °C
Тип T (Cu-CuNi)	от минус 200 до 400 °C
Тип К (NiCr-Ni)	от минус 140 до 1372 оС
Тип E (NiCr-CuNi)	от минус 150 до 1000 °C
Тип N (NiCrSi-NiSi)	от минус 100 до 1300 °C	± 1 °С
Тип S (PtRh-Pt)	от 20 до 1768 °C	± 2 °С	500 °C
Тип R (PtRh-Pt)	от 50 до 1768 °C	± 2 °С
Тип B (PtRh-PtRh)	от 400 до 1820 °C	± 2 °С
Компенсация холодного спая (КХС)	от 0 до 80 °C	±1 °C
