Услуга - Поверка преобразователей измерительных H

Номер в ГРСИ РФ:

40667-15

Производитель / заявитель:

Pepperl + Fuchs GmbH

Методика поверки:

МП 40667-15

Межповерочный интервал:

4 года

Стоимость оказания услуг:

от 700 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка преобразователей измерительных H

Назначение: для измерительных преобразований и передачи сигналов датчиков в виде частоты периодических сигналов, силы и напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, расположенных в опасной зоне, в безопасную зону для восприятия вторичной частью измерительной системы, а также для питания пассивных датчиков сопротивления, расположенных в опасной зоне.

16.01.2015 утвержден вместо 40667-09

Поверка преобразователей измерительных H

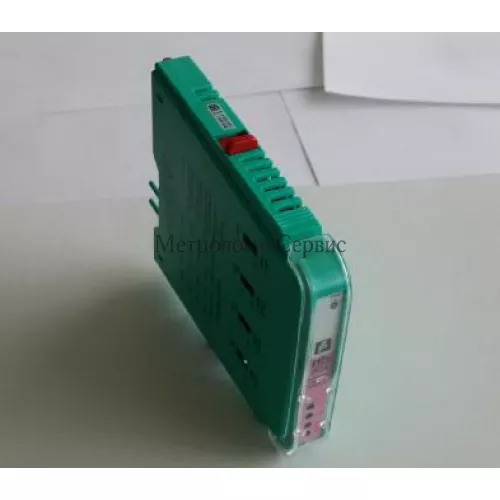

Преобразователи представляют собой аналоговые промежуточные измерительные преобразователи сигналов силы и напряжения постоянного тока, сигналов термопар и термопреобразователей сопротивления, а также частотно-модулированных импульсных сигналов в сигналы силы и напряжения постоянного тока. Вход и выход преобразователей гальванически изолированы друг от друга. Некоторые модификации рассчитаны на передачу HART сигналов, налагаемых на аналоговые сигналы.

Преобразователи могут монтироваться на стандартную (или заказную) объединительную плату с помощью двух многоконтактных разъёмов (система фиксации Quick Lock). Поляризация объединительной платы предотвращает ошибочную установку преобразователей на плате. Для подключения к платам полевых кабелей, персонального компьютера и других устройств используются съемные клеммные блоки, стандартные многоконтактные разъёмы.

Программное обеспечение

Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.

Метрологически значимое встроенное ПО, к которому относятся программные модули, жестко записано в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания. В модулях отсутствует возможность внесения изменений в метрологически значимую часть программы (преднамеренных или непреднамеренных) посредством внешнего интерфейса связи (уровень защиты «средний» в соответствии с Р 50.2.077-2014).

Метрологические характеристики преобразователей нормированы с учётом встроенного ПО.

Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	DTM-I
Номер версии (идентификационный номер ПО)	не ниже 1.46
Цифровой идентификатор ПО	—

Какая цена Поверка преобразователей измерительных H? Чтобы получить информацию о стоимости «Поверка преобразователей измерительных H», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка преобразователей измерительных серии H выполняется по документу МП 4066715 «Преобразователи измерительные серии H. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.09.2014.

Основное поверочное оборудование: калибратор — вольтметр универсальный В1-28 (пределы допускаемой основной погрешности: ±(0,003%И+0,0003Им), ±(0,01%1+0,0015%1м)), калибратор универсальный Н4-7 (пределы допускаемой основной погрешности: ±(0,002%U+0,00015% Ип), ±(0,004%1+0,0004%1п)), мера электрического сопротивления многозначная Р3026-1 (кл.т. 0,002/1,5» 10-6), генератор сигналов произвольной формы 33210А (Af= ±2.10-5f).

Сведения о методах измерений

Метод измерений приведён в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии H

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.

Модель	Сигналы		Пределы допускаемой основной погрешности Y — приведённая, % от диап.; А — абсолютная	Пределы допускаемой доп. погрешности от изменения температуры окр. среды Yaot — приведённая, % от диап., А доп — абсолютная	Коли чество каналов
	На входе	На выходе
1	2	3	4	5	6
HiD2012	(0/4.20) мА (0.1) В (0.5) В (0.10) В	(0/4.20) мА (0.5) В (0.10) В	Y = ± 0,1 % См. примечание 4, 5	Yдоп =± 0,01 % / °С	2
HiD2024, HiC2025	(4.20) мА	(4.20) мА (sink)	Y = ± 0,2 %	А доп = ± 2 мкА/ °С (0. + 60 °С), А доп = ± 4 мкА/ °С (-20. 0 °С)	HiD2024 — 4, HiC2025- 1
		(4.20) мА (source)	Y = ± 0,1 %
		(1.5) В (source)	Y = ± 0,2 %	См. примечание 4

1	2	3	4	5	6
HiD2025, HiD2026	(4.20) мА	(4.20) мА (1.5) В	Y = ± 0,1 % См. примечание 4	Yдоп= ± 0,01 %/ °С	HiD2025 — 1, HiD2026 — 2
HiD2025SK, HiD2026SK	(4.20) мА	(4.20) мА	Y = ± 0,1 %	Yдоп= ± 0,01 %/ °С	HiD2025SK -1, HiD2026SK -2
HiD2029, HiD2030	(4.20) мА	(4.20) мА (1.5) В	Y = ± 0,1 % См. примечание 4	Yдоп= ± 0,01 %/ °С	HiD2029 — 1, HiD2030 — 2
HiD2029SK, HiD2030SK	(4.20) мА	(4.20) мА	Y = ± 0,1 %	Yдоп= ± 0,01 %/ °С	HiD2029SK -1, HiD2030SK -2
HiC2031**	(4.20) мА	(4.20) мА	Y = ± 0,1 %	А доп =± 2 мкА/ °С (0. + 60 °С), А доп =± 4 мкА/ °С (-20. 0 °С)	1
HiD2031, HiD2032	(4.20) мА	(4.20) мА	Y = ± 0,1 %	/доп= ± 0,01 %/ °С	HiD2031 — 1, HiD2032 — 2
HiD2033, HiD2034	(4.20) мА	(4.20) мА	Y = ± 0,1 %	/доп= ± 0,01 %/ °С	HiD2033 — 1, HiD2034 — 2
HiD2035, HiD2036	(1,5.50) мА	(4.20) мА	Y = ± 0,1 %	/доп= ± 0,01 %/ °С	HiD2035 — 1, HiD2036 — 2
HiD2037, HiD2038	(4.20) мА	(4.20) мА	Y = ± 0,1 %	/доп= ± 0,01 %/ °С	HiD2037 — 1, HiD2038 -2
HiD2038Y	(4.20) мА	(4.20) мА	Y = ± 0,1 %	/доп= ± 0,01 %/ °С	2
HiD2061 HiD2062	(-10.100) мВ ТП типа В, Е, J, K, L, N, R, S, T по ГОСТ Р 8.585-2001	(4.20) мА (1.5) В	Y = ± 0,1 % См. примечание 4	Yдоп= ± 0,01 %/ °С	HiD2061 — 1, HiD2062 — 2
HiD2061 HiD2062	Канал компенсации темп.хол. спая (-20.+70)°С	(4.20) мА (1.5) В	А = ± 0,5 °С	А доп = ±0,05°С/°С	HiD2061 — 1, HiD2062 — 2

1	2	3	4	5	6
HiD2071 HiD2072	(100.300) Ом, Pt100	(4.20) мА (1.5) В	Y = ± 0,1 % См. примечание 4	Yдоп= ± 0,01 %/ °С	HiD2071 — 1, HiD2072 — 2
HiD208*	± 100 мВ ТП типа В, Е, J, K, L, N, R, S,T	(0/4.20) мА (1.5) В	A = ± (0,05 % Т + 0,05 % от диап.** + 1°С (1,2 °С для R и S)) — с учётом погрешности компенсации температуры холодного спая* См. примечание 4	А доп = ±(0,01 % Т + 0,006 % от з. диап.** + 0,02 °С) / °С	HiD2082 — 2 HiD2081 — 1
	ТС типа Pt10, Pt50, Pt100, Pt1000 (- 200. + 850) °С	(0/4.20) мА (0/1.5) В	A = ± (0,05 % Т + 0,05 % от з. диап. ** + 0,1 °С) — для 4-х проводного соединения См. примечание 4	А доп = ± (0,0015 % Т + 0,006 % от диап. **) / °С
HiD2891	(0.10) кГц (ампл.сигнала от 100 мВ до 20 В t имп.— 40 мкс)	(0/4.20) мА (0/1.5) В (0/2.10) В	Y = ± 0,1 % См. примечание 4 См. примечание 5	/доп= ± 0,01 %/ °С	1
Hi*2025ES	(4.20) мА	(4.20) мА (source mode and sink mode)	А= ± 20 мкА	А доп =± 2 мкА/°С (0. + 70 °С), А доп =± 4 мкА/ °С (-20. 0 °С)	ИС2025 — 1 HiD2025 — 1
Hi*2025ES	(4.20) мА	(1.5) В	А = ± 10 мВ	А доп = ±0,5мВ/ °С (0. + 70 °С), А доп = ± 1 мВ/ °С (-20. 0 °С)	ИС2025 — 1 HiD2025 — 1
HiС2025HC	(4.20) мА	(4.20) мА (source and sink mode)	А = ± 20 мкА	А доп =± 2 мкА/ °С (0. +60 °С), А доп =± 4 мкА/ °С (-20. 0 °С)
HiС2025HC	(4.20) мА	(1.5) В	А = ± 10 мВ	А доп =± 0,5мВ/ °С (0. + 70 °С), А доп =± 1 мВ/ °С (-20. 0 °С)	1

1	2	3	4	5	6
HiC2077	(0 — 4000) Ом, TC: Pt 100, Pt500, Pt1000	(0 — 4000) Ом	Y = ± 0,1 % от диап. в «Ом» при 1изм > 1 мА, Y = ± 1 % от диап. в «Ом» при 1изм = 0,1 мА	Yдоп= ± 0,01 %/ °С	1
HiC2027**	(0/4.20) мА	(0/4.20) мА (0/1.5) В	А =± 20 мкА А =± 7,5 мВ	Адоп=±0,25 мкА/° С	1
HiC2065	(0.± 50) мВ	(0.± 50) мВ	А =± 3 мкВ (для зад.диап. до ±10 мВ) Y =±0,05% от зад.диап. (для зад.диап. до ±50 мВ)	А доп =± 1 мкВ/°С	1
HiC2068	(0.± 500) мВ	(0.± 500) мВ	А =±30 мкВ (для зад.диап до ±100 мВ) Y = ±0,03 % от зад.диап. (для зад.диап ±500 мВ)	А доп =±10 мкВ/°С	1
HiC2095	(0.- 20) В	(0.-20) В	А = ± 5 мВ	/доп= ± 0,01 %/ °С	1
HiD2096	(0.- 20) В	(0.-20) В	А =± 5 мВ	/доп= ± 0,01 %/ °С	2
Примечания: 1 Т — измеренная температура, °С; 2 Погрешность компенсации температуры холодного спая (0,8 °С) включена в величину погрешности измерения; 3 * заданный диапазон — часть общего диапазона изменения входного сигнала (в Ом или в мВ), сконфигурированная программным путем; 4 Погрешность для выхода по напряжению постоянного тока рассчитывается как сумма погрешности соответствующего выхода по току и погрешности шунта (Яном=250 Ом, ± 0,1%); 5 Погрешность для выхода по напряжению постоянного тока рассчитывается как сумма погрешности соответствующего выхода по току и погрешности шунта (Яном=500 Ом, ± 0,1%).
