Назначение: для измерения мощности электромагнитных колебаний в коаксиальных радиотехнических трактах.
Поверка преобразователей измерительных NI USB-5680, NI USB-5681
Принцип действия преобразователей мощности измерительных NI USB-5680, NI USB-5681 основан на преобразовании мощности входного высокочастотного сигнала в постоянное электрическое напряжение, пропорциональное уровню мощности, аналого—цифровом преобразовании напряжения в двоичный цифровой код в микропроцессоре, и передаче цифрового сигнала по последовательному интерфейсу USB на внешние устройства. При подключении к компьютеру на мониторе отображается виртуальная панель “Soft Front Panel” (SFP), с помощью которой можно задавать режимы и наблюдать измеряемое значение уровня мощности.
Калибровочные коэффициенты для заданного набора частотных точек, определенные при заводской калибровке, записаны на внутреннем микропроцессоре. С помощью встроенного датчика температуры, сигнал которого преобразуется в цифровую форму, микропроцессором производится автоматическая температурная коррекция калибровочных коэффициентов.
Конструктивно преобразователи мощности измерительные NI USB-5680, NI USB-5681 выполнены в виде высокочастотной сборки, заключенной в прочный металлический экранированный корпус, с входным высокочастотным разъемом и разъемом интерфейса USB. Соединительный кабель с разъемами USB входит в комплект поставки. Корпус модели NI USB-5681 помещен в резиновый чехол для предотвращения механических повреждений.

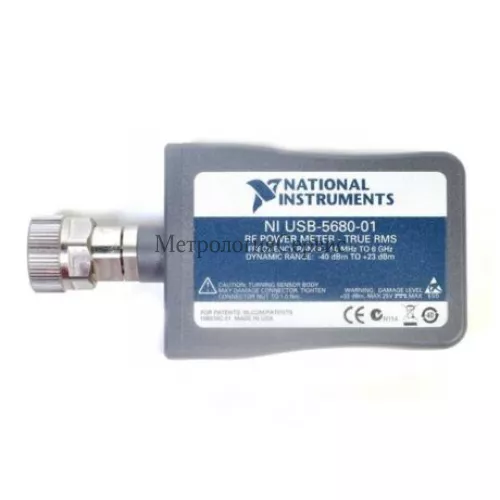

Внешний вид преобразователей мощности измерительных NI USB-5680, NI USB-5681 показан на фотографиях ниже. Пломбирование осуществляется путем нанесения специальной краски под один из винтов на металлическом корпусе. Знак поверки в виде наклейки размещается в свободной части боковой панели корпуса.
Программное обеспечение
Пакет программного обеспечения устанавливается на жесткий диск внешнего компьютера и работает под управлением операционной системы Windows. Программное обеспечение выполняет функции управления режимами работы, обработки и представления измерительной информации, в том числе задание частоты, выбор временной апертуры, количества усреднений, формата представления измерительной информации, и прочие сервисные функции.
По структуре программное обеспечение разделяется на две части. Существенная для утверждения типа часть, защищенная от неавторизованного доступа, служит для записи и хранения калибровочных коэффициентов, идентификационных данных о типе и серийном номере в энергонезависимой памяти EEPROM, а также передачи и хранения данных измерений.
Остальная часть программного обеспечения может иметь гибкие применения, конфигурируемые пользователем. Для расширения возможностей управления, сбора данных измерений, реализации автоматизированного режима и программирования может быть использовано программное приложение National Instruments LabVIEW, поставляемое по отдельному заказу.
