Заказать Поверка преобразователей расхода электромагнитных ЭМИР-ПРАМЕР-550
Назначение: для преобразования объемного расхода и объема жидких сред (как в прямом, так и в обратном направлении движения потока) в наполненных трубопроводах в выходной электрический сигнал и передачи информации на внешние устройства, для применения на узлах учета потребления теплоносителя и тепловой энергии в водяных системах теплоснабжения, воды в системах горячего и холодного водоснабжения, для контроля других жидкостей, не агрессивных к материалам их проточных частей, в различных отраслях промышленности.
Область применения — узлы учета потребления теплоносителя и тепловой энергии в водяных системах теплоснабжения , воды в системах горячего и холодного водоснабжения . Преобразователи могут быть использованы для контроля других жидкостей , не агрессивных к материалам их проточных частей , в различных отраслях промышленности
12.11.2013 продлен срок свидетельства Взамен № 38634-08
Поверка преобразователей расхода электромагнитных ЭМИР-ПРАМЕР-550
Принцип действия преобразователей основан на явлении электромагнитной индукции. При прохождении электропроводящей жидкости через импульсное магнитное поле в ней наводится электродвижущая сила (ЭДС), пропорциональная скорости потока, а значит и объемному расходу. ЭДС воспринимается электродами и подается на ЭП, который выполняет ее усиление, обработку, преобразование в цифровой код и импульсный выходной электрический сигнал, частота которого пропорциональна расходу. Импульсный выходной сигнал формируется на одном из пассивных выходов (транзисторная оптопара) в соответствии с направлением движения потока контролируемой жидкости.

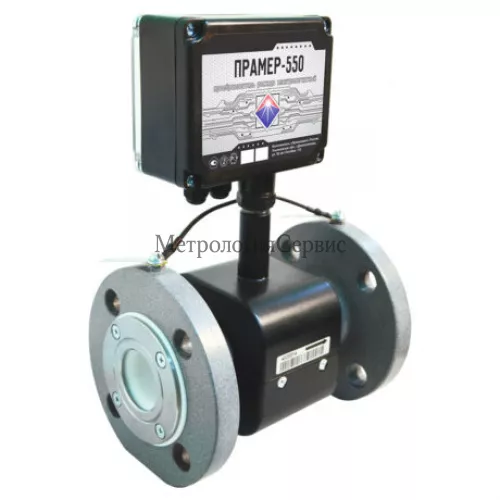

Преобразователи представляют собой моноблочные изделия, которые состоят из первичного преобразователя и электронного преобразователя (ЭП). Первичный преобразователь представляет собой отрезок трубы, выполненный из немагнитной стали, внутренняя поверхность которого футерована электроизоляционным материалом -фторопластом Ф4 ТУ б-05-1937-82 или стеклоэмалью.
Внутри отрезка трубы диаметрально противоположно расположены два электрода из нержавеющей стали 12Х 18Н 10Т или титанового сплава ВТ 1-0 ГОСТ 19807-91, которые предназначены для съема сигнала. На внешней стороне трубы перпендикулярно оси электродов и диаметрально противоположно расположены две катушки индуктора, предназначенного для создания магнитного поля в потоке измеряемой жидкости. Катушки защищены от окружающей среды защитным кожухом. На внешней стороне стенки кожуха расположена стойка, на которой закреплен ЭП, выполненный в стальном или пластиковом корпусе. Электрическое соединение проточной части с трубопроводом производится с помощью токопроводов.
Корпус ЭП состоит из основания, лицевой и тыльной крышек. Каждая крышка присоединена к основанию винтами. Основание корпуса разделено на две части перегородкой. В полости между лицевой крышкой и перегородкой установлена плата ЭП. На плате находится колодка клеммная, предназначенная для подключения источника питания и вторичного прибора. На нижней стенке основания корпуса ЭП расположен один или несколько герметизированных кабельных вводов.
Какая цена Поверка преобразователей расхода электромагнитных ЭМИР-ПРАМЕР-550? Чтобы получить информацию о стоимости «Поверка преобразователей расхода электромагнитных ЭМИР-ПРАМЕР-550», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
