Заказать Поверка преобразователей расхода вихреакустических Метран-300ПР
Назначение: для технологического и коммерческого учета расхода и объема воды и водных растворов в заполненных трубопроводах в системах водо — и теплоснабжения как в составе теплосчетчиков или счетчиков-расходомеров, так и автономно.

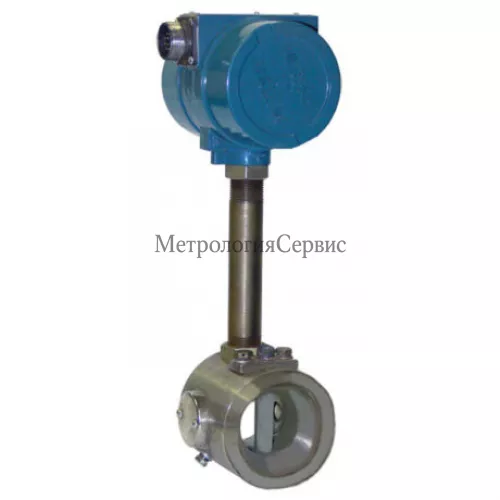

Поверка преобразователей расхода вихреакустических Метран-300ПР
Принцип работы преобразователя Метран-ЗООПР основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании ею трапецеидальной призмы (тело обтекания), расположенной поперек потока.
Преобразователь содержит призму трапецеидальной формы, пьезоэлементы излучатели, пьезоэлементы — приемники, генератор, фазовый детектор, адаптивный фильтр и блок формирования основного импульсного выходного сигнала.
При обтекании трапецеидальной призмы потоком жидкости за ней образуется вихревая дорожка, частота следования вихрей в которой с высокой точностью пропорциональна расходу.
За телом обтекания в корпусе проточной части расположены диаметрально противоположно друг другу пьезоэлементы. На пьезоэлемент — излучатель от генератора подается переменное напряжение, которое преобразуется в ультразвуковые колебания. Пройдя через поток, эти колебания в результате взаимодействия с вихрями оказываются модулированными по фазе. На пьезоэлементе — приемнике ультразвуковые колебания преобразуются в электрические и подаются на фазовый детектор.
На выходе фазового детектора образуется напряжение, которое по частоте и амплитуде соответствует интенсивности и частоте следования вихрей. В связи с тем, что частота следования вихрей пропорциональна расходу, она является мерок расхода.
Для фильтрации паразитных составляющих (вибрация трубопровода, пульсации давления) сигнал с фазового детектора подается на цифровой адаптивный фильтр, выполненный на базе микроконтроллера. Помимо фильтрации микроконтроллер выполняет функции вычисления расхода и формирования набора выходных сигналов.
Выходными сигналами преобразователя являются:
- импульсы с частотой пропорциональной расходу;
- токовый сигнал 4 — 20 мА (20 -4 мА);
- цифровой сигнал на базе НАRТ протокола в стандарте Ве11-202;
- цифровой сигнал на базе протокола МодВив ЕТ11 в стандарте ЕВА RS — 485.
Кроме того, преобразователь может быть снабжен индикатором, индицирующим накопленный объем, расход и время наработки. Наличие или отсутствие индикатора, а также типы выходных сигналов определяются при заказе.
Какая цена Поверка преобразователей расхода вихреакустических Метран-300ПР? Чтобы получить информацию о стоимости «Поверка преобразователей расхода вихреакустических Метран-300ПР», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
