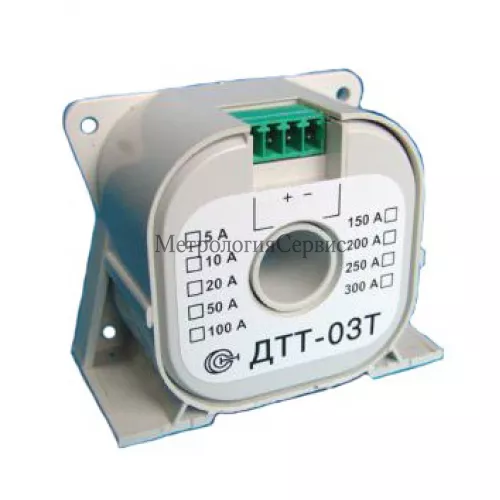

Назначение: для измерения и преобразования силы синусоидального переменного тока в цепях, гальванически изолированных от питания и выхода.

Поверка преобразователя силы переменного тока измерительного ДТТ

Серия ДТТ преобразователей силы переменного тока измерительных (далее — преобразователи) включает семь моделей:

ДТТ-03Т линейно преобразуют среднеквадратическое значение силы переменного тока в унифицированный выходной сигнал силы постоянного тока 4-20 мА
ДТТ-02, ДТТ-06Н, ДТТ-08 линейно преобразуют средневыпрямленное значение силы переменного тока в унифицированный выходной сигнал напряжения постоянного тока 0-2 В ДТТ-03, ДТТ-07Н, ДТТ-09 линейно преобразуют средневыпрямленное значение силы переменного тока в унифицированный выходной сигнал силы постоянного тока 4-20 мА(0-20 мА)
Преобразователи предназначены для работы в составе измерительных и управляющих систем.
Преобразователи состоят из трансформатора тока и электронной схемы преобразования.

При протекании переменного тока через шину, охватываемую магнитопроводом трансформатора тока преобразователя, на выходе трансформатора тока возникает напряжение, пропорциональное мгновенному значению измеряемого тока. В моделях ДТТ-02, ДТТ-03, ДТТ-06Н, ДТТ-07Н, ДТТ-08, ДТТ-09 это напряжение поступает на детектор средневыпрямленных значений, в модели ДТТ-03Т — на детектор среднеквадратических значений.

В моделях ДТТ-02, ДТТ-06Н, ДТТ-08 сигнал с выхода детектора преобразуется в унифицированный выходной сигнал напряжения постоянного тока 0-2 В, в моделях ДТТ-03, ДТТ-07Н, ДТТ-09 — в унифицированный выходной сигнал силы постоянного тока 4-20 мА(0-20 мА), в моделе ДТТ-03 Т — в унифицированный выходной сигнал силы постоянного тока 420 мА.

Преобразователи силы переменного тока измерительные ДТТ являются функционально и конструктивно законченными устройствами, индекс «Т» обозначает возможность установки в блок, индекс «Н» — увеличенный до 30 мм. диаметр отверстия под токовую шину.

Конструктивно трансформатор тока и печатная плата электронной схемы преобразования размещены в едином изолированном корпусе из пластмассы. Преобразователи используют внешние источники питания постоянного тока. Устройства являются неремонтируемыми изделиями и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.

Какая цена Поверка преобразователя силы переменного тока измерительного ДТТ? Чтобы получить информацию о стоимости «Поверка преобразователя силы переменного тока измерительного ДТТ», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу « Преобразователи силы переменного тока измерительные ДТТ. Методика поверки», 46ПИГП411521.027 МП, утвержденному ФГУП «ВНИИМС» 23 марта 2012 г. Основные средства поверки: трансформатор тока измерительный И512 (сила переменного тока 0,5-3000 А, кл. 0,05), амперметр переменного тока Д 5014 (0 -5 А, кл. 02), вольтметр универсальный цифровой В7-78/1 (напряжение постоянного тока от 0 до ± 1000 В, погрешность ± (10-5*U+10 е. м. р.), сила постоянного тока от 0,0 до ± 100 мА, погрешность ± (10-4*I + 20 е. м. р.).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в технических условиях 46ПИГН.411521.027 ТУ.

Нормативные и технические документы, устанавливающие требования к преобразователям

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия «.
Преобразователи силы переменного тока измерительные ДТТ. Технические условия 46ПИГН.411521.027 ТУ.

Модель	ДТТ-02 ДТТ-03	ДТТ-03 Т	ДТТ-06Н ДТТ-07Н	ДТТ-08 ДТТ-09
Параметры
Диапазон силы преобразуемого переменного тока, А, в модификации: ДТТ-02-5; ДТТ-03-5; ДТТ-03Т-5 ДТТ-02-10; ДТТ-03-10; ДТТ-03Т-10 ДТТ-02-20; ДТТ-03-20; ДТТ-03Т-20 ДТТ-02-50; ДТТ-03-50; ДТТ-03Т-50 ДТТ-02-100; ДТТ-03-100; ДТТ-03Т-100 ДТТ-02-150; ДТТ-03-150; ДТТ-03Т-150 ДТТ-02-200; ДТТ-03-200; ДТТ-03 Т-200 ДТТ-02-300; ДТТ-03-300; ДТТ-03Т-300 ДТТ-06Н-300; ДТТ-07Н-300 ДТТ-06Н-500; ДТТ-07Н-500 ДТТ-06Н-750; ДТТ-07Н-750 ДТТ-08-300; ДТТ-09-300 ДТТ-08-500; ДТТ-09-500 ДТТ-08-750; ДТТ-09-750 ДТТ-08-1000; ДТТ-09-1000 ДТТ-08-1500; ДТТ-09-1500 ДТТ-08-2000; ДТТ-09-2000	0-5 0-10 0-20 0-50 0-100 0-150 0-200 0-300	0-5 0-10 0-20 0-50 0-100 0-150 0-200 0-300	0-300 0-500 0-750	0-300 0-500 0-750 0-1000 0-1500 0-2000
Частота преобразуемой силы тока, Гц	20-3000
Пределы допускаемой приведенной основной погрешности преобразования силы переменного тока, %	± 0.5
Пределы допускаемой дополнительной приведенной погрешности преобразования силы переменного тока от изменения температуры окружающего воздуха в интервале рабочих температур, на каждые 10 оС, %	± 0.2
Время непрерывной работы, ч	Неограниченно
Время перегрузки по входу двукратным номинальным током, с	Неограниченно
Напряжение постоянного тока питания, В Сила постоянного тока питания не более, мА	10-36 24
Электрическая прочность изоляции шины тока на переменном токе 50 Гц/1 мин, В	6000		10000
Сопротивление изоляции не менее, МОм	20
Максимальный диаметр шины тока, мм	12	14	30	40
Г абаритные размеры, мм (ширина х высота х толщина)	58х48х3 0	70х55х3 4	100х95х102	125х120х110
Масса, г	100	200	350	700
Температура, о С Рабочие условия группа А применения группа В Относит. влажность, %	от минус 10 до + 70 от минус 40 до + 70 до 90 при 25о С
