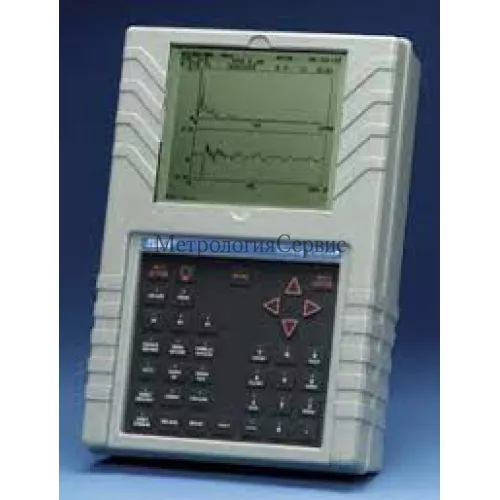

Поверка прибора для измерения и анализа вибрации Microlog CMVA60 и Microlog CMVA65

Name: Поверка прибора для измерения и анализа вибрации Microlog CMVA60 и Microlog CMVA65
Brand: SKF Reliability Systems
Price: 8600 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка прибора для измерения и анализа вибрации Microlog CMVA60 и Microlog CMVA65

Номер в ГРСИ РФ:

38402-08

Производитель / заявитель:

SKF Reliability Systems

Методика поверки:

МП ВНИИМС

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 8600 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка прибора для измерения и анализа вибрации Microlog CMVA60 и Microlog CMVA65

Назначение: для измерения характеристик вибрации (виброперемещение, виброскорость, виброускорение) по параметрам СКЗ, пиковое значение, размах и спектрального анализа в отраслях промышленности, связанных с использованием машин и агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели и т.д.).

Поверка прибора для измерения и анализа вибрации Microlog CMVA60 и Microlog CMVA6

Приборы представляют собой одноканальные или двухканальные анализаторы, на вход которых подается постоянное или переменное напряжение, поступающее от вибропреобразователей, а также датчиков температуры, давления и числа оборотов.

Приборы используются для измерения общего уровня вибрации, спектрального преобразования сигнала и измерения амплитуды спектральных составляющих. Для получения спектра используется быстрое преобразование Фурье (БПФ). Помимо этого, приборы позволяют осуществлять балансировку.

Приборы работают совместно с вибропреобразователями СМS52200, принцип действия которых основан на преобразовании виброускорения в пропорциональный

электрический сигнал. Кроме того, они могут работать с другими сертифицированными в РФ преобразователями, аналогичными по своим характеристикам СМ22ОО, а также с оптическими и лазерными тахометрам и отметчиками фазы.

Какая цена Поверка прибора для измерения и анализа вибрации Microlog CMVA60 и Microlog CMVA65? Чтобы получить информацию о стоимости «Поверка прибора для измерения и анализа вибрации Microlog CMVA60 и Microlog CMVA65», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Приборы для измерения и анализа вибрации серии Microlog поверяются в соответствии с методикой поверки «Приборы для измерения и анализа вибрации Microlog, фирмы «КЕ Condition Monitoring Centre Livingston», Великобритания, и «SKF Condition Monitoring Center San Diego», США», разработанной и утвержденной ГЦИ СИ ФГУП « ВНИИМС» 7 июля 2008 года.

Основными средствами поверки являются поверочная вибрационная установка генератор синусоидальных сигналов Г3-110, генератор импульсов Agilent 8114А, мультиметр Agilent 344010/А.

Межповерочный интервал 1 год.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин»
Техническая документация фирмы.

Наименование характеристики	Значение
Диапазоны входного напряжения, В: постоянное переменное	±50 25
Верхний предел измерения числа оборотов, об/мин	250000
Диапазон входного напряжения по каналу тахометра, В	±25
Диапазон частот, Гц	0,5?20 000
Предел допускаемой относительной погрешности измерения на базовой частоте при измерении общего уровня вибрации, %, не более	1
Предел допускаемой относительной погрешности на базовой частоте при спектральном анализе, %, не более	1
Предел допускаемой относительной погрешности измерения числа оборотов, %, не более	1
Неравномерность амплитуно-частотной характеристики, дБ, не более	±0,5
Тип усреднения	удержание пика, синхронизация по времени, среднее значение

Число линий	100, 200, 400, 800, 1600, 3200, 6400
Окна	Ханнинга, прямоугольное, плоское
Напряжение питания (пост.), В	7,2
Условия эксплуатации: Диапазоны рабочих температур, °С: СМУА6О СМУА65	-10?+50 0?+50
Габаритные размеры, мм	200х267х64
Масса, кг	2,3

Модель Microlog GХ

Наименование характеристики	Значение
Диапазоны входного напряжения, В	±50
Диапазоны входного напряжения по каналу тахометра,В	±40
Диапазон измерения числа оборотов, об/мин	1?99 999
Диапазон частот, Гц	0,16?40 000
Предел допускаемой относительной погрешности измерения на базовой частоте при измерении общего уровня вибрации, °/о, не более	5
Предел допускаемой относительной погрешности на базовой частоте при спектральном анализе, °/о, не более	5
Допускаемая основная относительная погрешность измерения числа оборотов, %, не более	1
Неравномерность амплитуно-частотной характеристики, дБ, не более	±0,5
Тип усреднения	линейное, синхронизация по времени, непрерывное
Число линий	100, 200, 400, 800, 1600, 3200, 6400, 12800
Окна	Ханнинг, плоское, прямоугольное
Напряжение питания (пост.), В	7,2
Условия эксплуатации: Диапазон рабочих температур, ^°С	-10 ? +50
Габаритные размеры, мм	186х 134х52
Масса, г	715

Модели Microlog МХ, Microlog СМХА

Наименование характеристики	Значение
Диапазоны входного напряжения, В: с ICP датчиками	0+20

с датчиками с выходом по заряду с датчиками перемещения	+ 12 0?24
Диапазон частот, Гц: СМХА МХ	3?40000 2?40000
Диапазон измерения числа оборотов, об/мин	1 ? 99 999
Предел допускаемой относительной погрешности измерения на базовой частоте при измерении общего уровня вибрации, °/о, не более	5
Предел допускаемой относительной погрешности на базовой частоте при спектральном анализе, °/о, не более	5
Допускаемая основная относительная погрешность измерения числа оборотов, °/о, не более	1
Неравномерность амплитуно-частотной характеристики, дБ, не более	0,5
Тип усреднения	линейное, синхронизация по времени, непрерывное
Число линий	100, 200, 400, 800, 1600, 3200, 6400, 12800
Окна	Ханнинг, плоское, прямоугольное
Напряжение питания (пост.), В	7,2
Условия эксплуатации: Диапазон рабочих температур, ^°С	-10?+50
Габаритные размеры, мм	186х 134х52
Масса, г	700

Вибропреобразователь СМSS2200

Номинальный коэффициент преобразования, мВ/мс^-2	10
Диапазон частот, Гц	0,8 — 10 000
Погрешность коэффициента преобразования, не более,%	±10
Нелинейность, %, не более	1
Относительный коэффициент поперечной чувствительности, %, не более,	5
Неравномерность амплитудно-частотной характеристики, не более, дБ	±3
Резонансная частота, кГц, не менее	22
Напряжение питания (пост.), В	+24
Диапазон рабочих температур, ^°С	-50 — +120
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха, не более, %	±10
Габаритные размеры, мм	38 х 23 х 53
Масса, г	145
