Прогибомеры ПСК-МГ4 (далее — прогибомеры) предназначены для измерений вертикального перемещения отдельных точек конструкций при нагружение их статическими нагрузками: прогиб строительных ферм, балок, прогонов, а также осадки опор, фундаментов, штампов и т.д. Поверка прогибомера ПСК-МГ4.01 проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Прогибомеры ПСК-МГ4 и ПСК-МГ4.01 предназначены для измерения линейных перемещений отдельных точек конструкций при нагружении статическими нагрузками — прогиб строительных конструкций (ферм, балок, плит) – а также осадку опор, фундаментов и других конструкций.
Прогибомеры применяются при проведении испытаний строительных конструкций, инженерно-строительных изысканиях и при обследовании зданий и сооружений.
Поверка прогибомера ПСК-МГ4.01 и описание
Принцип действия прогибомеров заключается в измерении величины вертикального перемещения отдельных точек конструкции, под действием приложенной статической нагрузки.
Измеряемое перемещение передается ведущему блоку с помощью натянутой струны, перекинутой через ведущий блок не менее чем одним витком. Ведущий блок связан с угловым датчиком перемещения, угловое перемещение ведущего блока пересчитывается в линейное перемещение при помощи счетного устройства расположенного в электронном блоке. Натяжение струны осуществляется небольшим грузом, прикрепленным к свободному ее концу.

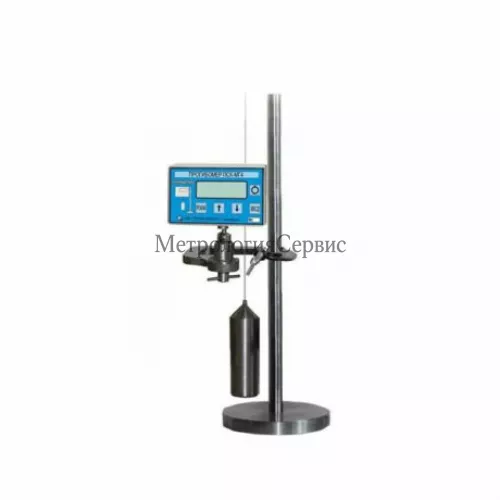

Конструктивно прогибомеры состоит из электронного блока, выносного пульта с кнопкой для дистанционного управления, струбцины, струны и груза для ее натяжения. На лицевой панели электронного блока размещен жидкокристаллический дисплей и клавиатура, состоящая из пяти клавиш: ВКЛ, РЕЖИМ, ВВОД, Т и X. На правой боковой панели электронного блока расположено гнездо для подключения зарядного устройства и USB разъем для передачи данных в ПК, а также для подключения выносного пульта с кнопкой. На левой боковой панели электронного блока имеется кронштейн, при помощи которого электронный блок крепится в механизме фиксации струбцины.
Прогибомеры имеет две модификации — ПСК-МГ4 и ПСК-МГ4.01, отличающиеся функциональными возможностями.
Прогибомер ПСК-МГ4.01 обеспечивает три режима измерений, а так же функцию передачи данных в ПК.
Прогибомер ПСК-МГ4 обеспечивает один режим измерений.
Поверка прогибомера ПСК-МГ4.01
осуществляется по методике поверки, изложенной в разделе 4 «Руководства по эксплуатации КБСП.427351.039 РЭ», утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» 31.10.2013 г.
Основные средства поверки: меры длины концевые плоскопараллельные номинальные значения мер набор №1, класс точности 3 по ГОСТ 9038-90.
Сведения о методах измерений
Методика измерений изложена в руководстве по эксплуатации «Прогибомеры ПСК-МГ4. Руководство по эксплуатации КБСП. 427351.039 РЭ.
Нормативные и технические документы, устанавливающие требования к прогибомерам
1. КБСП. 427351.039 ТУ «Прогипбомеры ПСК-МГ4. Технические условия»
2. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
