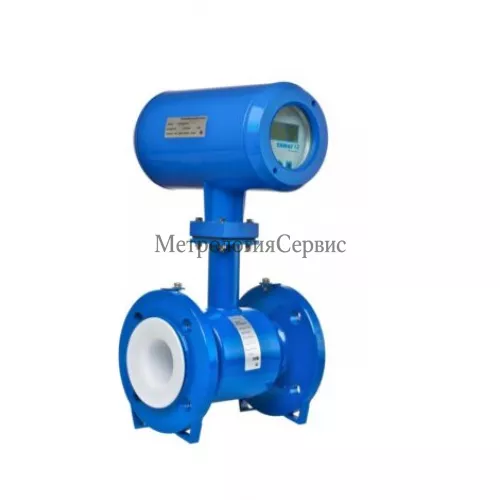

Поверка расходомера электромагнитного СИМАГ 12

Name: Поверка расходомера электромагнитного СИМАГ 12
Brand: ООО Геолинк Ньютек
Price: 3000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка расходомера электромагнитного СИМАГ 12

Номер в ГРСИ РФ:

73361-18

Производитель / заявитель:

ООО Геолинк Ньютек

Методика поверки:

МП 208-073-2018

Межповерочный интервал:

4 года

Стоимость оказания услуг:

от 3000 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка расходомера электромагнитного СИМАГ 12

Назначение: для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерения, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.

Поверка расходомера электромагнитного СИМАГ 12

Принцип действия расходомеров электромагнитных СИМАГ 12 основан на законе электромагнитной индукции Фарадея, согласно которому в проводнике, движущемся в магнитном поле, возникает ЭДС. В первичном преобразователе расхода, устанавливаемом в трубопровод, с помощью встроенных катушек создается магнитное поле, роль движущегося проводника выполняет электропроводящая жидкость. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передаётся в конвертер. Напряжение на электродах пропорционально объёмному расходу жидкости.

Расходомеры изготавливаются в трех исполнениях: компактное, компактное для систем теплоучета и раздельное. В компактном исполнении первичный преобразователь и конвертер объединены в моноблок, в раздельном — первичный преобразователь и конвертер соединяются специализированным кабелем длиной до 50 м. Компактное исполнение для систем теплоучета отличается отсутствием ЖК-дисплея и размещением электроники в клеммной коробке первичного преобразователя. Применяемые конвертеры могут иметь до двух входов подключения датчиков давления с унифицированным выходом 4-20 мА и до двух входов термометров сопротивления.

Расходомеры электромагнитные СИМАГ 12 имеют пассивные аналоговые 4-20 мА и частотно-импульсные выходы (выход с ОК). Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 по протоколу Modbus ASCII или RTU.

Расходомеры имеют класс исполнения А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.

Программное обеспечение

Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее (при наличии), а также преобразования её в виде нормированных сигналов (токовых и/или частотноимпульсных).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	Симаг-12
Номер версии (идентификационный номер) ПО	3.2
Цифровой идентификатор ПО	0x11DE

Какая цена Поверка расходомера электромагнитного СИМАГ 12? Чтобы получить информацию о стоимости «Поверка расходомера электромагнитного СИМАГ 12», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 208-073-2018 «ГСИ. Расходомеры электромагнитные СИМАГ 12. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.08.2018 г.

Основные средства поверки:

рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,01 до 4000,0 м /ч, пределы допускаемой относительной погрешности измерений ±0,06 %;
рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 3), (установка объемно-динамическая «REFERENCE TOWER PSTR 04», регистрационный №3.2.ВТП.0002.2015, расширенная неопределенность 0,024 %, в диапазоне от 22 до 169 м3);
рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,001 до 4000,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,3 %;
установка Поток-Т (регистрационный №14519-13) допускаемая относительная погрешность ±0,2 % в диапазоне имитируемого расхода от 0,01 до 350000 м /ч.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точности.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ПМЕК.407111.005 ТУ Расходомеры электромагнитные СИМАГ 12. Технические условия Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

Наименование параметра	Значение для класса
Наименование параметра	А	В	С
Диаметр условного прохода ( Ду ), мм	от 5 до 1600	от 5 до 1600	от 5 до 1000
Динамический диапазон	1:250	1:125	1:62,5
Пределы допускаемой приведенной к переходному расходу погрешности измерений объёмного расхода в диапазонах расходов, %: Qmin < Q < Qt	±1	±0,5	±0,25
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, %: Qt < Q < Qmax	±1	±0,5	±0,25
Давление измеряемой среды, МПа, не более	4
Диапазон температур измеряемой среды, °С	от -40 до +150
Рабочий диапазон частотного выхода, Гц	от 0,1 до 2000
Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, %	±0,05
Диапазон воспроизведения силы тока, мА	от 4 до 20
Пределы допускаемой приведенной к диапазону воспроизведения силы тока погрешности воспроизведения значения объёмного расхода по аналоговому выходу, %	±0,5
Диапазон измерения силы тока, мА	от 4 до 24
Пределы допускаемой приведенной к диапазону измерения силы тока погрешности измерения силы тока, %	±0,5
Диапазон измерений значений сопротивления, соответствующих температуре, Ом	от 60 до 200
Пределы допускаемой абсолютной погрешности, при преобразовании сопротивления в значение температуры, °С	±0,2

Наименование параметра	Значение
Напряжение питания переменного тока частотой 50 Гц, В	от 110 до 250
Напряжение питания постоянного тока, В	24 +50% 24-25%
Потребляемая мощность, Вт, не более	10
Условия эксплуатации: — температура окружающей среды вторичного преобразователя расхода ( конвертера ), °С — температура окружающей среды первичного преобразователя расхода ( сенсора ), °С — относительная влажность для конвертера при t = 35 °С, % — относительная влажность для первичного преобразователя при t = 35 °С, % — атмосферное давление, кПа	от -20 до +50 от -40 до +80 до 80, без конденсации влаги до 95, без конденсации влаги от 84,0 до 106,7
Средний срок службы, лет	10
Средняя наработка на отказ, ч	75000
